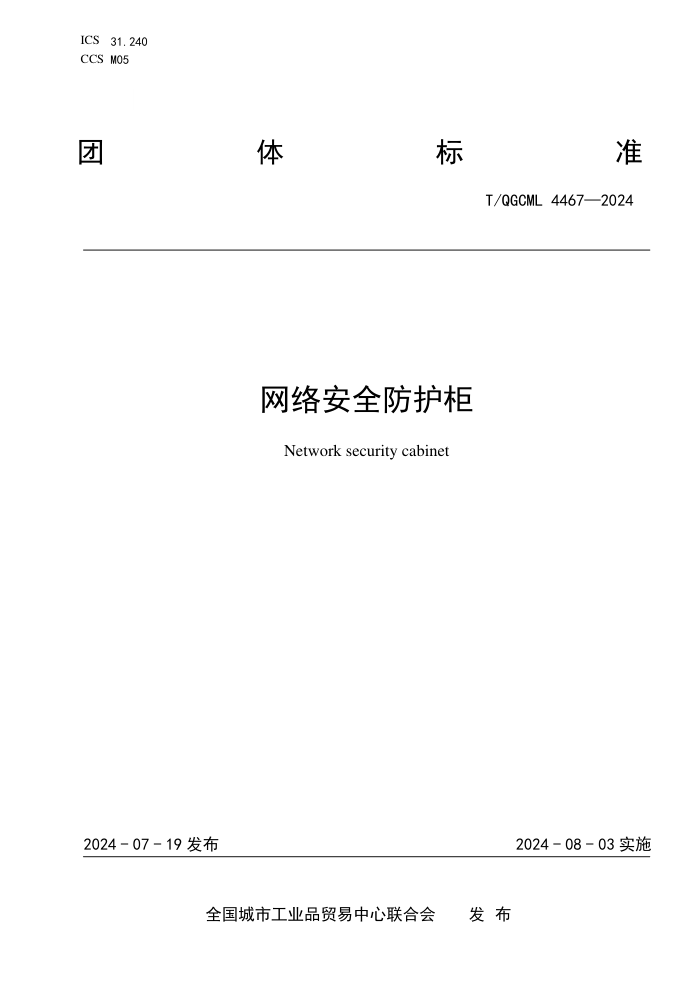

ICS 31.240
CCS
M05
团
体 标 准
T/QGCML 4467—2024
网络安全防护柜
Network security cabinet
2024 - 07 - 19 发布
2024 - 08 - 03 实施
全国城市工业品贸易中心联合会 发 布
T/QGCML 4467—2024
目
次
前言 ................................................................................. II
1 范围 ............................................................................... 1
2 规范性引用文件 ..................................................................... 1
3 术语和定义 ......................................................................... 1
4 构成及原理 ......................................................................... 1
5 技术要求 ........................................................................... 2
6 试验方法 ........................................................................... 3
7 检验规则 ........................................................................... 3
8 标志、包装、运输及贮存 ............................................................. 4
I
T/QGCML 4467—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由全国城市工业品贸易中心联合会提出并归口。
本文件起草单位：拓鑫云（武汉）科技有限公司、武汉奥网科技有限公司、武汉四通智辰科技有限
公司。
本文件主要起草人：黄俊、王梅芳、黄丹、石玮。
II
T/QGCML 4467—2024
网络安全防护柜
1 范围
本文件规定了网络安全防护柜的术语和定义、构成及原理、技术要求、试验方法、检验规则、标志、
包装、运输及贮存。
本文件适用于网络安全防护柜的生产及检验。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 191 包装储运图示标志
GB/T 4208 外壳防护等级（IP代码）
GB 6388 运输包装收发货标志
GB/T 9286 色漆和清漆 划格试验
GB/T 13306 标牌
YD/T 2319 数据设备用网络机柜
3 术语和定义
本文件没有需要界定的术语和定义。
4 构成及原理
4.1 构成
网络安全防护柜结构示意图如图1所示，主要零部件包括：
—— 1、机柜壳体；
—— 2、安装板；
—— 3、防尘网；
—— 4、散热风机；
—— 5、柜门；
—— 6、排料口；
—— 7、防潮仓；
—— 8、限位滑槽；
—— 9、旋转撑杆；
—— 10、固定抱箍；
—— 11、步进电机；
—— 12、投料孔；
—— 13、导向滑槽；
—— 14、透气板；
—— 15、铺设杆；
—— 16、连接头。
1
T/QGCML 4467—2024
图1 网络安全防护柜结构示意图
4.2 工作原理
4.2.1 网络安全防护柜通过设置的防潮仓能够存放干燥剂，通过干燥剂的时候对机柜壳体内的空气进
行干燥除湿，起到防潮作用，避免因机柜壳体内过于潮湿影响电子元器件的正常使用；通过设置的散热
风机能够将内部空气向外排出，对机柜壳体进行快速散热。
4.2.2 网络安全防护柜通过设置的铺设杆能够在防潮仓的内部进行左右滑动，将投入在防潮仓内的干
燥剂进行均匀铺平，避免干燥剂囤积在一起，能够有效提高对机柜壳体的除湿效果；通过设置的排料口
能够对使用后的干燥剂进行排出。
4.2.3 网络安全防护柜通过设置的旋转撑杆在步进电机的作用下进行转动，带动安装板进行同步转动，
当通信检修人员需要对安装板上的电子器件进行检修时，可启动步进电机调整安装板的位置，快速找到
对应的电子器件，同时转动的安装板能够带动机柜壳体内的空气进行快速流动，从而对电子器件进行散
热。
5 技术要求
5.1 一般要求
网络安全防护柜应符合本标准的要求，并按规定程序批准的图样及技术文件制造。
5.2 外观、结构
5.2.1 柜体表面平整光滑、颜色均匀，不存在机械划伤痕迹。各金属结构件表面光洁、色泽均匀，不
存在起皮、掉漆、锈蚀等缺陷，无流挂、划痕、露底、气泡和发白等现象；各塑料件无毛刺、气泡、龟
裂和空洞、翘曲、杂质等缺陷。
5.2.2 机柜门板、侧板平整，无扭曲、无变形，也不明显抖动。
5.2.3 所有紧固件均应具有防腐蚀镀层或涂层，且表面光洁，无缺陷、破裂等现象。涂覆层附着力不
应低于 GB/T 9286 的要求。
5.2.4 柜体结构应牢固，紧固件无松动，外露和操作部位的锐边应倒圆角。
5.2.5 机柜及其附属部件、涂覆层、标志、饰物等非金属零部件均应采用阻燃材料。
5.3 机柜内气流组织要求
应符合YD/T 2319的要求。
5.4 防护等级
应符合GB/T 4208的要求。
5.5 机械性能
5.5.1 柜体顶面机械强度
柜体顶端表面应能承受不小于500N的垂直压力。卸去载荷后，柜体无破坏痕迹和永久变形。
2
T/QGCML 4467—2024
5.5.2 柜门机械强度
柜门打开后，门最外端应能承受不小于100N的垂直压力。卸去载荷后，柜体无破坏痕迹和永久变形。
5.6 绝缘电阻
配电单元各带电回路与地之间的绝缘电阻应不小于10MΩ 。
5.7 抗电强度
配电单元带电回路两导体之间及任一导体与箱体（或地）之间应能承受试验电压2000v，频率50Hz
的正弦试验电压，1min不出现击穿或飞弧现象，漏电流不大于10mA。
6 试验方法
6.1 外观、结构
在自然光线下，采用目视法进行检查。
6.2 机柜内气流组织要求
应按YD/T 2319的规定执行。
6.3 防护等级
应按GB/T 4208的规定执行。
6.4 机械性能试验
6.4.1 柜体顶面机械强度试验
应按5.5.1的要求施加载荷，并保证载荷支承面承受负载均匀，保持15min，卸去载荷后进行目测，
试验结果应符合5.5.1的要求。
6.4.2 柜门机械强度试验
柜门打开后，应按5.5.2要求施加载荷，保持15min，卸去载荷后，试验结果应符合5.5.2的要求。
6.5 绝缘电阻
在常温条件下，用绝缘电阻测试仪直流500V的测试电压，对机柜内各带电回路对地（或柜体）分别
进行测试，试验结果应符合5.6的要求。
6.6 抗电强度
用耐压测试仪进行抗电强度的试验，试验结果应符合5.7的要求。
7 检验规则
7.1 检验分类
分为出厂检验和型式检验。
7.2 出厂检验
产品出厂需本厂质检部门检验，检验合格后附合格证方可出厂，检验项目符合表1规定。
3
T/QGCML 4467—2024
表1 检验项目
项目 出厂检验 型式检验
外观、结构 √ √
机柜内气流组织要求 √ √
防护等级 √ √
柜体顶面机械强度 √ √
柜门机械强度 √ √
绝缘电阻 - √
抗电强度 - √
注： “√”为必检项目，“-”为不检项目。
7.3 型式检验
7.3.1 常规情况下型式检验一般一年一次，型式检验项目符合表 1 内容。
7.3.2 有下列情况之一时，也应进行型式检验：
a) 新产品或老产品转厂生产时；
b) 正式生产的产品在结构、材料、工艺有较大改变，可能影响产品性能时；
c) 产品停产 1 年以上，重新恢复生产时；
d) 出厂检验结果与上次型式检验有较大差异时；
e) 国家有关部门提出进行型式检验的要求时。
7.4 判定规则
7.4.1 出厂检验
检验项目全部符合本文件要求时出厂检验判为合格，有一项不符合的则判为不合格。
7.4.2 型式检验
型式检验项目符合本文件规定时则判定该产品合格，若有不符合规定的则判为型式检验不合格。
8 标志、包装、运输及贮存
8.1 标志
防护柜在明显部位应有符合GB/T 13306规定的标志，字迹应清晰、耐久，内容包括：
a) 产品名称、型号；
b) 产品使用说明书；
c) 制造厂名称；
d) 制造日期和出厂编号。
8.2 包装
包装贮存图示标志和运输包装收发标志应按 GB/T 191、GB 6388 的规定执行。
8.3 运输
防护柜在运输过程中要防止机械碰撞及日晒雨淋，在搬运过程中要保持外包装完好，应小心轻放，
不应撞击，防止损坏。
8.4 贮存
防护柜应贮存在通风、干燥、无火源、无积水、无灰类、油脂、无腐蚀性气体的仓库中。
4
