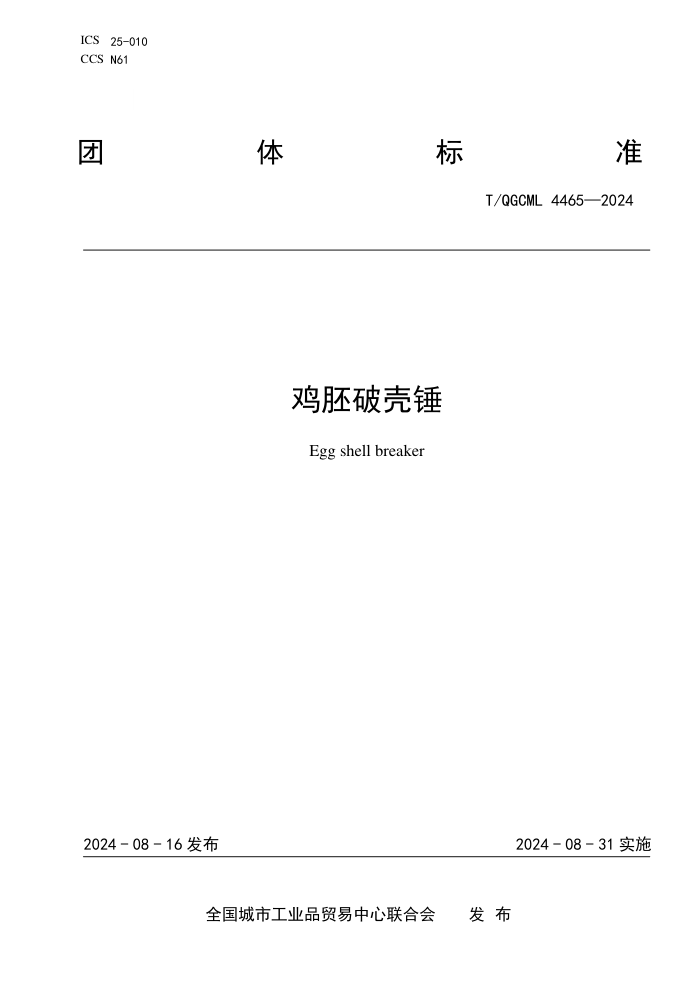

ICS 25-010
CCS
N61
团
体 标 准
T/QGCML 4465—2024
鸡胚破壳锤
Egg shell breaker
2024 - 08 - 16 发布
2024 - 08 - 31 实施
全国城市工业品贸易中心联合会 发 布
T/QGCML 4465—2024
目
次
前言 ................................................................................. II
1 范围 ............................................................................... 1
2 规范性引用文件 ..................................................................... 1
3 术语和定义 ......................................................................... 1
4 构成及原理 ......................................................................... 1
5 技术要求 ........................................................................... 2
6 试验方法 ........................................................................... 2
7 检验规则 ........................................................................... 3
8 标志、包装、运输及贮存 ............................................................. 3
I
T/QGCML 4465—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由全国城市工业品贸易中心联合会提出并归口。
本文件起草单位：武汉班科生物技术有限公司、武汉市博睿康生物科技有限责任公司、武汉渊虹科
技有限公司。
本文件主要起草人：刘春兰、易雨晴、吴俊敏、周崇子、张海伟、郭静。
II
T/QGCML 4465—2024
鸡胚破壳锤
1 范围
本文件规定了鸡胚破壳锤的术语和定义、构成及原理、技术要求、试验方法、检验规则、标志、包
装、运输及贮存。
本文件适用于鸡胚破壳锤的生产及检验。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 191 包装储运图示标志
GB/T 3768 声学 声压法测定噪声源声功率级和声能量级 采用反射面上方包络测量面的简易法
GB/T 4208 外壳防护等级（IP代码）
GB/T 13306 标牌
3 术语和定义
本文件没有需要界定的术语和定义。
4 构成及原理
4.1 构成
鸡胚破壳锤结构图如图1所示，主要包括：
—— 1-锤杆；
—— 2-金属球；
—— 3-半球罩；
—— 4-球槽；
—— 5-海绵块；
—— 6-多孔板；
—— 7-圆筒体；
—— 8-第一直螺纹筒；
—— 9-导向筒；
—— 10-连杆；
—— 11-第二直螺纹筒；
—— 12-导向杆；
—— 13-内螺纹帽；
—— 14-挡圈；
—— 15-圆孔；
—— 16-提手；
—— 17-橡胶垫；
—— 18-橡胶凸起。
1
T/QGCML 4465—2024
图1 鸡胚破壳锤结构示意图
4.2 工作原理
鸡胚破壳锤通过将需要破壳的鸡胚放置在海绵块上的球槽内，然后将调整半球罩的位置使半球罩罩
在鸡胚上，同时使圆筒体上的导向杆处于导向筒内，从而实现对鸡胚的夹持，同时限制半球罩的位置，
无须采用手扶持鸡胚，防鸡胚因破损严重时泄漏的蛋液粘附在手上，泄漏的蛋液透过多孔板流入圆筒体
内，实现集中收集泄漏蛋液的目的。
5 技术要求
5.1 一般要求
鸡胚破壳锤应符合本标准要求，并按经规定程序批准的产品图样和技术文件制造。
5.2 外观
5.2.1 外观应整洁，色泽均匀，无伤痕、划痕、裂纹等缺陷。
5.2.2 塑料件应无气泡、起泡、开裂、变形以及灌注物溢出现象。
5.2.3 金属件表面应光滑，应无锈蚀、凹陷变形、脏污和磨损等缺陷。
5.3 装配质量
零部件应齐全、完整、装配牢固，连接可靠、活动部件应运动灵活、固定部件应无脱落现象。
5.4 噪声
正常工作时，工作噪声应不大于80dB。
5.5 防尘性能
应符合GB/T 4208的要求。
6 试验方法
6.1 外观
在自然光线下，用目测法进行检查。
6.2 装配质量
2
T/QGCML 4465—2024
采用目测、实际操作进行检查。
6.3 噪声
应按GB/T 3768的规定执行。
6.4 防尘性能
应按GB/T 4208的规定执行。
7 检验规则
7.1 检验分类
分为出厂检验和型式检验。
7.2 出厂检验
产品出厂需本厂质检部门检验，检验合格后附合格证方可出厂，检验项目符合表1规定。
表1 检验项目
项目 出厂检验 型式检验
外观 √ √
装配质量 √ √
噪声 - √
防尘性能 - √
注： “√”为必检项目，“-”为不检项目。
7.3 型式检验
7.3.1 常规情况下型式检验一般一年一次，型式检验项目符合表 1 内容。
7.3.2 有下列情况之一时，也应进行型式检验：
—— 新产品或老产品转厂生产时；
—— 正式生产的产品在结构、材料、工艺有较大改变，可能影响产品性能时；
—— 产品停产 1 年以上，重新恢复生产时；
—— 出厂检验结果与上次型式检验有较大差异时；
—— 国家有关部门提出进行型式检验的要求时。
7.4 判定规则
7.4.1 出厂检验
检验项目全部符合本文件要求时出厂检验判为合格，有一项不符合的则判为不合格。
7.4.2 型式检验
型式检验项目符合本文件规定时则判定该产品合格，若有不符合规定的则判为型式检验不合格。
8 标志、包装、运输及贮存
8.1 标志
产品在明显部位应有符合GB/T 13306规定的标志，标志字迹应清晰、耐久，内容包括：
—— 产品名称、型号；
—— 制造厂名称；
—— 制造日期和出厂编号。
3
T/QGCML 4465—2024
8.2 包装
产品包装贮存图示标志和运输包装收发标志应按GB/T 191执行。
8.3 运输
产品在运输过程中应防止剧烈振动、冲击或挤压，防止日晒雨淋及化学品的腐蚀。
8.4 贮存
产品应贮存在通风、干燥、清洁、无腐蚀性气体的仓库中。
4
