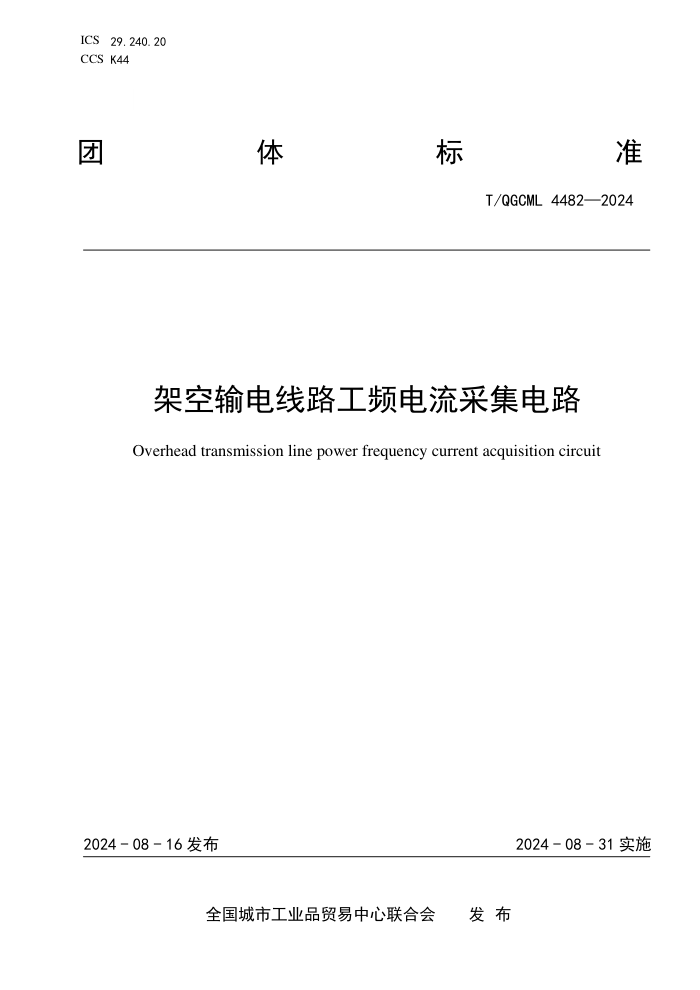

ICS 29.240.20
CCS
K44
团
体 标 准
T/QGCML 4482—2024
架空输电线路工频电流采集电路
Overhead transmission line power frequency current acquisition circuit
2024 - 08 - 16 发布
2024 - 08 - 31 实施
全国城市工业品贸易中心联合会 发 布
T/QGCML 4482—2024
目
次
前言 ................................................................................. II
1 范围 ............................................................................... 1
2 规范性引用文件 ..................................................................... 1
3 术语和定义 ......................................................................... 1
4 结构及原理 ......................................................................... 1
5 技术要求 ........................................................................... 2
6 电流采集系统 ....................................................................... 2
I
T/QGCML 4482—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由全国城市工业品贸易中心联合会提出并归口。
本文件起草单位：武汉星创源科技有限公司、武汉领晟电力科技有限公司、武汉欧普诺科技有限公
司、武汉江宇科技有限公司。
本文件主要起草人：刘再兴、余进、付勇、臧浩然。
II
T/QGCML 4482—2024
架空输电线路工频电流采集电路
1 范围
本文件规定了架空输电线路工频电流采集电路的术语和定义、结构及原理、技术要求、电流采集系
统。
本文件适用于架空输电线路工频电流采集。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 17626.2 电磁兼容 试验和测量技术 静电放电抗扰度试验
GB/T 17626.3 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验
GB/T 17626.4 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验
GB/T 17626.5 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验
GB/T 17626.6 电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度
GB/T 17626.8 电磁兼容 试验和测量技术 工频磁场抗扰度试验
GB/T 17626.9 电磁兼容 试验和测量技术 脉冲磁场抗扰度试验
GB/T 17626.10 电磁兼容 试验和测量技术 阻尼振荡磁场抗扰度试验
GB/T 17626.11 电磁兼容 试验和测量技术 第11部分：对每相输入电流小于或等于16A设备的电压
暂降、短时中断和电压变化抗扰度试验
3 术语和定义
本文件没有需要界定的术语和定义。
4 结构及原理
4.1 结构
整体电路结构示意图如图1所示。
图1 整体电路结构示意图
1
T/QGCML 4482—2024
4.2 技术原理
采用双通道对线路电流的实时采集，在线路正常运行时采用数字可编程增益放大器对不同范围的电
流进行放大处理，可使测量精度达到1％，实现不同电流范围内的增益控制，以提高设备的测量精度，
线路电流超过正常运行采集通道的峰值时，数据采集将会自动切换到故障电流采集通道，以实现电流变
化的全过程采集，以供运维人员进行故障研判。
5 技术要求
5.1 环境条件
5.1.1 工作温度
—— 正常工作温度范围：-25℃～+55℃；
—— 相对湿度：5%～95%；
—— 大气压力：80kPa～110kPa。
5.2 绝缘电阻
给电路施加直流500V的绝缘电阻不应小于100MΩ 。
5.3 介质强度
电路应能承受频率为50Hz，历时1min的工频耐压500V试验。
5.4 电磁兼容
5.4.1 静电放电抗扰度试验
应能承受GB/T 17626.2中规定的试验等级为4级的静电放电抗扰度试验。
5.4.2 射频电磁场辐射抗扰度实验
应能承受GB/T 17626.3中规定的严酷等级为3级的射频电磁场辐射抗扰度试验。
5.4.3 电快速瞬变脉冲群抗扰度试验
应能承受GB/T 17626.4中规定的严酷等级为4级的电快速瞬变脉冲群抗扰度试验。
5.4.4 浪涌（冲击）抗扰度试验
应能承受GB/T 17626.5中规定的试验等级为4级的浪涌（冲击）抗扰度试验。
5.4.5 射频场感应的传导骚扰抗扰度
应能承受GB/T 17626.6中规定的试验等级为4级的射频场感应的传导骚扰抗扰度试验。
5.4.6 工频磁场抗扰度试验
应能承受GB/T 17626.8中规定的试验等级为5级的工频磁场抗扰度试验。
5.4.7 脉冲磁场抗扰度试验
应能承受GB/T 17626.9中规定的严酷等级为5级的脉冲磁场抗扰度试验。
5.4.8 阻尼振荡磁场抗扰度试验
应能承受GB/T 17626.10中规定的试验等级为5级的阻尼振荡磁场抗扰度试验。
5.4.9 电压暂降、短时中断和电压变化抗扰度试验
应能承受GB/T 17626.11中规定的试验等级为3类的抗扰度试验。
6 电流采集系统
2
T/QGCML 4482—2024
6.1 采用双通道采集电路设计，以实现对线路电流的实时高精度采集。电流传感器负责捕获线路中的
电流信号。在线路正常运行时，电流经传感器后流入积分电路，随后通过可编程放大电路对电流信号进
行动态增益调整，确保测量精度与线路电流大小相匹配。增益控制通过可编程运算放大器实现，最后信
号经过偏置跟随电路后，由模数转换器（ADC）进行数字化采样。
6.2 若线路中电流出现异常情况，电流传感器将异常信号引导至异常分支采集路径，同样进入积分电
路。随后，放大电路对异常电流信号进行放大处理，确保异常信号能够被准确捕获。最后，信号通过偏
置跟随电路传递至 ADC 进行数字化采样。
6.3 电流采集系统的整体设计如图 2 所示。
图2 电流采集系统
