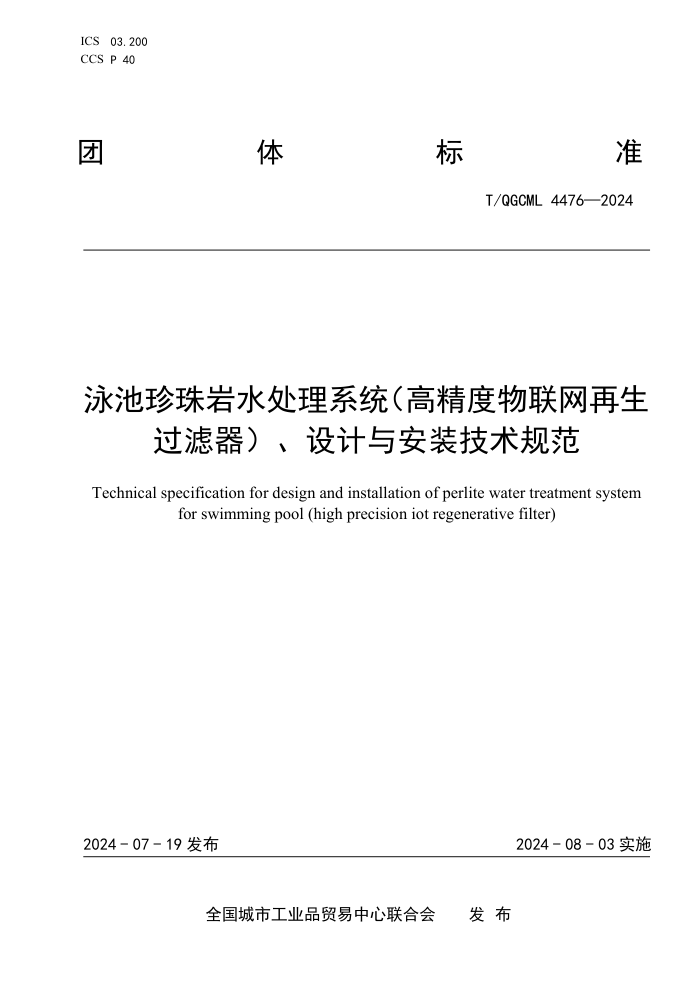

ICS
03.200
CCS P 40
团
体 标 准
T/QGCML 4476—2024
泳池珍珠岩水处理系统（高精度物联网再生
过滤器）、设计与安装技术规范
Technical specification for design and installation of perlite water treatment system
for swimming pool (high precision iot regenerative filter)
2024 - 07 - 19 发布
2024 - 08 - 03 实施
全国城市工业品贸易中心联合会 发 布
T/QGCML 4476—2024
目
次
前言 .................................................................................. II
1
范围 ................................................................................ 1
2
规范性引用文件 ...................................................................... 1
3
术语和定义 .......................................................................... 1
4
基本要求 ............................................................................ 2
5
设计 ................................................................................ 2
6
安装与调试 .......................................................................... 3
7
验收 ................................................................................ 4
8
移交及培训 .......................................................................... 4
I
T/QGCML 4476—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则
起草。
第1部分：标准化文件的结构和起草规则》的规定
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由河南水浦蓝物联网科技有限公司提出。
本文件由全国城市工业品贸易中心联合会归口。
本文件起草单位：河南水浦蓝物联网科技有限公司、河南水浦蓝物联网科技有限公司水处理设备制
造新乡分公司、国际生态保护研究院有限公司、亚洲水族馆技术研究学院、衡水旺明游乐设备有限公司、
河南工业大学、中国建筑第七工程局有限公司、河南安信文旅集团有限公司、杭州互众体育设施工程有
限公司、厦门咏嘉联盛泳池工程有限公司。
本文件主要起草人：司淑琴、徐文波、李召亮、乔小丽、师哲、王泽斌、王亚利、王龙飞、何进、
王凤寿、张景炜。
本文件为首次发布。
II
T/QGCML 4476—2024
泳池珍珠岩水处理系统（高精度物联网再生过滤器）、设计与安装技
术规范
1
范围
本文件规定了泳池珍珠岩水处理系统（高精度物联网再生过滤器）的基本要求、设计、安装与调试、
验收、移交及培训。
本文件适用于泳池珍珠岩水处理系统（高精度物联网再生过滤器）在水处理系统中的设计、安装、
验收、运行维护与监管等。对游泳池、水上乐园水池、人工湖、水景的水处理、游泳池珍珠岩水处理系
统（高精度物联网再生过滤器）系统设计与安装提供参考。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB 37488 公共场所卫生指标及限值要求
GB 50015 建筑给水排水设计标准
CJJ 122—2017 游泳池给水排水工程技术规程
3
术语和定义
GB 55020 和 CJJ 122 界定的以及下列术语和定义适用于本文件。
泳池
swimming pool
人工建造的供人们进行游泳、健身、戏水休闲等各种活动的不同形状、不同水深的水池，是竞赛游
泳池、热身游泳池、公共游泳池、专用游泳池、健身池、私人游泳池、休闲游泳池、文艺演出池、放松
池和水上游乐池的总成。
[来源：CJJ 122—2017,2.1.1]
游泳池珍珠岩水处理系统（高精度物联网再生过滤器）
system (high precision iot regeneration filter)
swimming pool perlite water treatment
通过物理、化学等方法对游玩水中的污染物进行净化、消毒杀菌以及对水温控制的给排水及电器系
统。
水动力系统
hydrodynamic system
在预净化后的游泳池水，通过循环泵增压，将动力水送入各个设备，使水流量满足过滤器、消毒设
备、恒温加热设备、余热回收设备的需要。
过滤系统
filtration system
在设备内的过滤介质（珍珠岩粉）附着在滤元上形成滤层，过滤拦截的方式，拦截和吸附水中的杂
质，使通过滤层的水体得到净化的工艺方式。
1
T/QGCML 4476—2024
消毒系统
disinfection system
用于去除游玩水中细菌、病毒等对人体有害污染物的系统。设备包含但不限于：中压紫外线消毒系
统，无氯消毒系统（产生强氧化性的羟基对水体进行消毒），臭氧消毒系统，金属离子消毒系统，次氯
酸钠消毒系统。
水质监测系统
water quality monitoring system
用于实时监测分析水质成分含量的仪器、探头、等配套元件。
4
基本要求
游泳池珍珠岩水处理系统（高精度物联网再生过滤器）的设计与安装应符合 GB 50015 和 CJJ 122
的有关规定。
游泳池珍珠岩水处理系统（高精度物联网再生过滤器）系统工程应满足水量、水质、功能、经济、
节能的相关要求，并考虑后期运行维护的安全性、简便性和经济性。
游泳池珍珠岩水处理系统（高精度物联网再生过滤器）系统设计应充分考虑水体的循环周期、水
的体量及使用水体群体的差异性。
采用游泳池珍珠岩水处理系统（高精度物联网再生过滤器）系统时泳池内部不可投加絮凝剂种类
的药剂比如：酵素澄清剂、聚丙烯酰胺、双氧水、聚合氯化铝等澄清类和絮凝类的药剂。
采用游泳池珍珠岩水处理系统（高精度物联网再生过滤器）后期系统运行时池体水质需符合 GB
37488 相关水质指标及表 1 的要求。
表 1
水质指标卫生要求
指标 要求 备注
游泳池水浑浊度/NTU ≤1 —
pH 7.0～7.8 —
游离性余氯，mg/L 0.3～1.0 使用氯气及游离氯制剂消毒时要求
化合性余氯，mg/L ≤0.4 使用氯气及游离氯制剂消毒时要求
浸脚池游离性余氯，mg/L 5～10 —
3 臭氧，mg/m ≤0.2 使用臭氧消毒时要求，水面上方 20 cm 空气中浓度
氧化还原电位（ORP），mV ≥650 采用氯和臭氧消毒时
氰尿酸，mg/L ≤50 使用二氯异氰尿酸钠和三氯异氰尿酸消 毒时要求
尿素，mg/L ≤3.5 —
菌落总数，CFU/mL ≤200 —
大肠菌群，CFU/100 mL 不得检出 —
其他毒理指标 按 GB 5749 执行 根据水质情况选择
设计文件应规定涉及机房的安装及配套技术要求。
给排水设计施工应符合 GB 50015 的有关规定。
电气系统等应设置剩余电流动作保护装置。
5
设计
一般规定
5.1.1
游泳池珍珠岩水处理系统（高精度物联网再生过滤器）的使用范围为：各类游泳池、水上乐园、
海洋馆、SPA 温泉、喷泉、景观水、水产养殖、农田灌溉、地下水等各类场景的水体过滤。
2
T/QGCML 4476—2024
5.1.2
游泳池珍珠岩水处理系统（高精度物联网再生过滤器）的设计应根据水体的用途、设计负荷、
循环周期、消毒系统等因素设置。
5.1.3
游泳池珍珠岩水处理系统（高精度物联网再生过滤器）的预净化系统、消毒系统、循环水泵、
水上游乐设施的功能循环水泵、水景系统的循环水泵应分开设置。
5.1.4
游泳池珍珠岩水处理系统（高精度物联网再生过滤器）系统宜设置备用设备。
5.1.5
游泳池珍珠岩水处理系统（高精度物联网再生过滤器）的控制宜采用 PLC 自动控制。
5.1.6
游泳池珍珠岩水处理系统（高精度物联网再生过滤器）的循环动力水泵宜采用变频式。
5.1.7
游泳池珍珠岩水处理系统（高精度物联网再生过滤器）宜使用电磁流量计显示过滤流量。
5.1.8
游泳池珍珠岩水处理系统（高精度物联网再生过滤器）阀组宜使用气动阀门。
5.1.9
游泳池珍珠岩水处理系统（高精度物联网再生过滤器）水处理机房中应设计应急排水及报警或
监控系统。
5.1.10
滤料的贮存：珍珠岩助滤剂产品应贮存在清洁干燥处；不得与有毒、有害和挥发性物质一起贮
存；不得直接接触地面；防止雨、雪、日晒、受潮和重压。
5.1.11
滤料的包装：珍珠岩助滤剂产品采用袋装。包装带内附无毒衬膜、外用无毒编织袋或牛皮纸袋。
包装封口前须排气。每袋净质量为（15±0.2）kg、（20±0.2）kg 或桶装，或由供需双方协商确定。
5.1.12
滤料的运输：珍珠岩助滤剂产品在运输过程中应防止雨、雪、日晒、受潮、重压、染污和人为
损坏；不得与有毒、有害和挥发性物质混装；装卸过程中严禁抛掷和用铁钩提拉。
密封性
游泳池珍珠岩水处理系统（高精度物联网再生过滤器）所用的连接管件（弯头、三通、活接）、阀
门等均密封性良好，无渗漏现象，开关灵活，方便更换。
电气系统
5.3.1
电气系统设计应满足设备稳定、安全、高效运行：
a)
电气控制柜应设置在机房内干燥、通风（机械通风）的区域或专用的房间内；
b)
供电端的开关应大于 1.2 倍设备额定电流，并设置剩余电流保护器；
c)
系统控制端应设置实时监测故障报警系统；
d)
应设置漏电保护装置；
e)
应设置机房漏水报警装置；
f)
应设置温湿度检测装置；
g)
地下机房设备控制柜不应和加药装置安装在同一密闭空间，宜避免和循环水泵安装在同一密
闭空间。
5.3.2 机房设备端所有用电设备在机房内应重复接地，设置漏电保护。
5.3.3 可能与游客接触的电气系统应采用安全电压供电。
6 安装与调试
安装要求
6.1.1
设备材质应满足卫生无毒、耐腐蚀、抗老化、不易结垢、不二次污染水质、强度高、耐久性强。
6.1.2
安装应符合 GB 50015 和 CJJ 122 的相关规定。
6.1.3
安装的施工人员具备相应技术能力，施工过程宜实行工人“自检”、前后工序施工“互检”及
3
T/QGCML 4476—2024
相关专业人员的“专检”三检制。
6.1.4
施工安装应按照已批准的施工图、设计图进行施工，施工改变应有设计单位出具的设计变更文
件。
6.1.5
安装应按照预留预埋——设备安装——管道阀门安装——水口篦子安装——电气系统安装——
调试工序进行。
6.1.6
设备安装形式一种为游泳池珍珠岩水处理系统（高精度物联网再生过滤器）可在机房散件进场
安装，另外一种形式为由厂家集成化组成的物联网净水机组一体化系统（水动力、过滤系统、消毒系统、
水质检测系统）。
调试要求
6.2.1
调试前应完成质检验收，调试完成后验收。
6.2.2
调试应根据厂家技术指导书要求完成单体调试后再进行系统试运行调试。单体调试应满足以下
要求：
a)
单体调试应包含水泵单机试运转、过滤设备试运行、消毒系统试运行、投药系统试运行、管
道压力试验或闭水试验、设备接地试验等；
7 b) 单体调试前检查机房集水坑排水泵是否正常运行；
c) 泵单体调试应满足水泵进出口压力符合要求，水泵振动情况、电机温度正常；
d) 设备调试应保证过滤器进水与出水达到动态平衡，设备密封性能良好；
e) 调试应保证罐体管束珍珠岩涂膜均匀，出水水质稳定，设备能完成脱膜及覆膜再生。
f) 调试时泳池池内水体应满足泳池注水源水水质标准。
验收
游泳池珍珠岩水处理系统（高精度物联网再生过滤器）工程施工单位自验收合格后，正式申请工
程竣工验收。
验收人员应符合以下要求：
a)
工程验收应由施工单位组织建设单位技术人员、监理工程师参加；
b)
涉及设备和配套设施单机检测和试验时，应有设备制造商技术人员参加；
c)
游泳池珍珠岩水处理系统（高精度物联网再生过滤器）系统硬件设备整洁、无锈蚀，软件通
过调试，系统功能正常运行。
8
移交及培训
游泳池珍珠岩水处理系统（高精度物联网再生过滤器）移交应提供以下文件：
a)
设计说明书；
b)
安装与使用维护说明书，内容包括但不限于：
1)
使用条件；
2)
技术参数；
3)
操作规程；
4)
试运行检查项目；
5)
日常检查和定期检查项目；
6)
维修项目和要求；
4
T/QGCML 4476—2024
7)
常见故障及排除方法；
8)
应急处置方案；
9)
软硬件设计使用年限；
10) 硬件设备检测及易损件更换周期和方法。
c)
全套设计图样；
d)
主要设备维护保养手册及日常操作手册。
培训
8.2.1
培训方式应包含理论培训和实操培训。
8.2.2
培训内容分为全面培训和专项培训，包括但不限于设备启动、运行、巡检、调试、维护保养、
维修和应急处置。
8.2.3
培训材料应包含培训手册、培训日程表和培训确认单。
5
T/QGCML 4476—2024
参 考 文 献
［1］GB 55020—2021 建筑给水排水与节水通用规范
