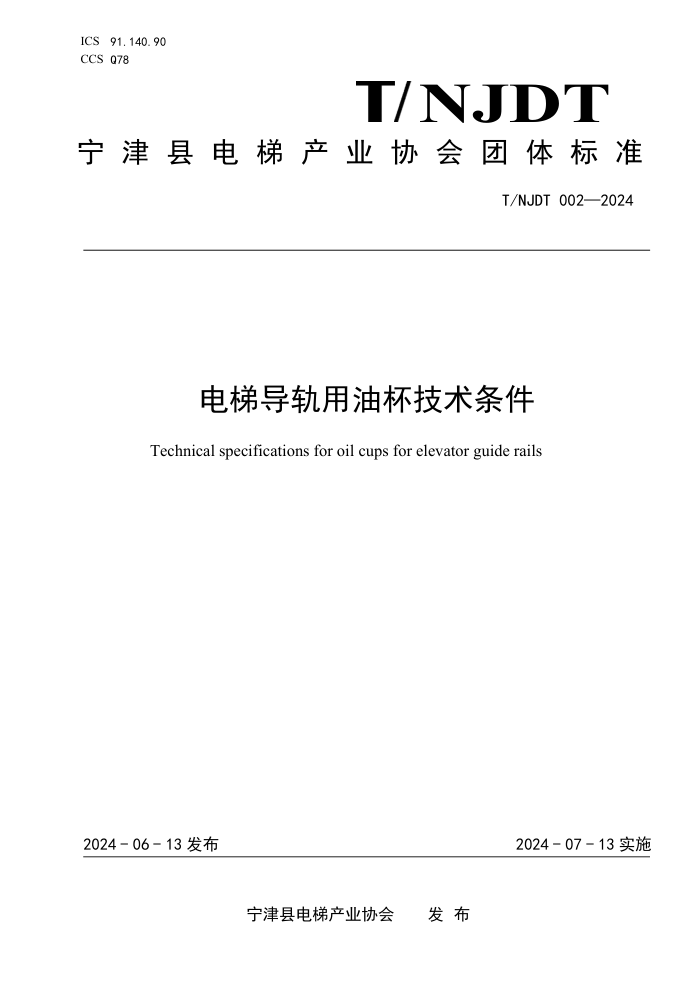

ICS
91.140.90
CCS Q78
NJDT
宁 津 县 电 梯 产 业 协 会 团 体 标 准
T/NJDT 002—2024
电梯导轨用油杯技术条件
Technical specifications for oil cups for elevator guide rails
2024 - 06 - 13 发布
2024 - 07 - 13 实施
宁津县电梯产业协会 发 布
T/NJDT 002—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则
起草。
第1部分：标准化文件的结构和起草规则》的规定
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由宁津县电梯产业协会提出。
本文件由宁津县电梯产业协会归口。
本文件起草单位：宁津三立电梯部件有限公司、宁津县市场监管综合服务中心、山东富士制御电梯
有限公司、山东博尔特电梯有限公司、山东莱茵艾佳电梯有限公司、宁津县东昇电扶梯配件厂、德州市
德威利电梯有限公司、宁津县新未来电扶梯配件有限公司、宁津县博菱电梯配件有限公司。
本文件主要起草人：邵帅、张海涛、王玉磊、李海涛、宋学伟、李杰、王树财、刘国浩、李瑞松。
本文件为首次发布。
I
T/NJDT 002—2024
电梯导轨用油杯技术条件
1
范围
本文件规定了电梯导轨用油杯的术语和定义、技术要求、试验方法、检验规则、标志、包装、运输
与贮存。
本文件适用于电梯导轨用各种型式油杯。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 191
包装储运图示标志
GB/T 197
普通螺纹 公差
GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
3 GB/T 6388 运输包装收发货标志
GB/T 6543 运输包装用单瓦楞纸箱和双瓦楞纸箱
GB/T 14486 塑料模塑件尺寸公差
术语和定义
下列术语和定义适用于本文件。
3.1
油杯 oil cup
安装于电梯轿厢及对重导轨上面，通过棉线或毛毡将注入杯体内的导轨润滑油均匀的擦拭到导轨上
面，从而起到润滑导轨，降低电梯运行时的噪音，防止导轨生锈的一种电梯配件。通常由杯体、杯盖、
毛线/毛毡组成。
3.2
最高液面 maximum liquid level
油杯内润滑油允许的最高位置。
3.3
最低液面 minmum liquid level
油杯内润滑油允许的最低位置
3.4
热稳定性 thermal stability
在规定的环境下，物质受热（氧化）分解而引起的放热的敏感程度。
3.5
耐寒性 cold tolerance
材料抵抗低温引起的脆化、冲击强度降低等变化的能力。
4 技术要求
4.1 尺寸要求
4.1.1 油杯所有零部件应按经规定程序批准的产品图样及技术文件制造，并符合本文件要求；
4.1.2 油杯杯体尺寸公差应符合 GB/T 14486-2008 中 MT5 级规定，螺纹公差按 GB/T 197-2018 中 6g
级的规定。
4.2
外观要求
2
T/NJDT 002—2024
应符合表1的要求。
表 1
外观
项目名称 要求
表面效果 表面应光泽一致，无明显飞边，允许有轻微擦伤印痕、刨边不平整；不应有裂纹、结疤及明显的 结合线，液面线应清晰。
注塑 不应有明显的凹痕、水纹、欠注、翘曲变形现象。
色差 不应有明显色差。
杂质 不应有杂质。
浇口、毛边、毛刺 不应影响使用。
变形 无明显变形。
气泡 不应有气泡。
杯盖 杯盖应扣合牢固。
透明度要求 杯体在不打开油杯盖的情况下，可以透过杯体识别润滑油液位高度。
杯体螺纹 油杯杯体的螺纹应光洁，不得有毛刺、裂纹、碰伤等影响使用的缺陷。
油棉/毛线要求 应捆扎整齐，两端绳头平整无明显毛线头，均匀一致无明显色差。
4.3
物理指标
应符合表2的要求。
表 2
物理指标
项目 指标
热稳定性，80℃ 按5.3试验后无变形、破裂、起皮。
耐寒性，-20℃ 按5.4试验后无脆裂、无明显变形。
跌落试验 按5.5试验后无有影响使用的裂痕。
5 试验方法
5.1 尺寸
用游标卡尺测量，游标卡尺精度为0.02mm且经定期检定合格。
5.2
外观
在自然光或40W的白色日光灯下，被测物与眼睛的距离为0.45m。
5.3
热稳定性
取两个样品，置于80℃±2℃环境中2h后取出，检查无变形、破裂和起皮。
5.4
耐寒性
取两个样品，置于-20±2℃环境中2h后取出，观察油杯，无破裂、无明显变形。
5.5
跌落试验
取两个样品，温度在5℃～40℃之间时，距平整水泥地面3.5m高处自由跌落3次，观察是否有影响使
用的裂纹。
6 检验规则
6.1 组批
产品按批进行检验，同一配方、同一类型、同一规格连续生产的产品为一批，每批不超过1000个。
6.2
抽样
3
T/NJDT 002—2024
外观检验抽样按GB/T 2828.1中的规定，采用正常检验一次抽样方案，一般检查水平Ⅰ类，AQL值为
6.5，取样应符合表3的规定。热稳定性、耐寒性、跌落试验，以批为单位，每批中抽取32个进行检验。
表 3
抽样表
批量范围 样本数量n 接收数Ac
26～90 5 1
91～150 8 1
151～280 13 2
281～500 20 3
501～1000 32 5
6.3
出厂检验
出厂检验项目为尺寸要求和外观。
6.4 型式检验
6.4.1 有下列情况之一时应进行型式检验
a) 新产品投产时或改变生产工艺或使用新原料生产时；
b) 正常生产时一年至少进行一次型式检验；
c) 停产六个月以上恢复生产时；
d) 市场监督管理部门提出要求时；
6.4.2 型式检验项目为本文件全部项目。
6.5 判定规则
a) 检验结果全部符合本文件要求时，则该批产品为合格品；
b) 有一项目不符合本文件要求时，应加倍抽样，对不合格项目进行复验，复验结果全部符合，
判该批产品合格；
c) 复验结果不符合要求，判该批产品不合格。
7 标志、包装、运输与贮存
7.1 标志
7.1.1 产品标志
a) 液位线：油杯外部杯体上应有清晰的“最高”、“最低”线及对应字符标识，字体清晰且朝
向及位置便于观察，字体高度 3mm～6mm；
b) 制造厂名称或商标；
c) 产品上应粘贴合格证。
7.1.2 包装标志
7.1.2.1 包装箱外壁应有产品名称、规格型号、生产厂名、厂址、生产日期、商标、执行标准号等，
同时应符合 GB/T 191 和 GB/T 6388 规定。
7.1.2.2
外箱包装印刷图形、文字应清晰正确，深浅一致，无明显的发渗、偏斜，套印准确。包装箱
外壁应印有易碎标志。包装材料完整，无破损、划伤等缺陷。
7.2
包装
7.2.1
包装箱应干燥、牢固，产品在包装箱内不应窜动，以免运输途中损伤；
7.2.2
外包装应采用瓦楞纸箱等可降解环保材料，质量应符合 GB/T 6543 的规定；
7.3
贮存
产品应存放在通风、干燥、远离酸性、碱性或其他腐蚀性物质的仓库内。
