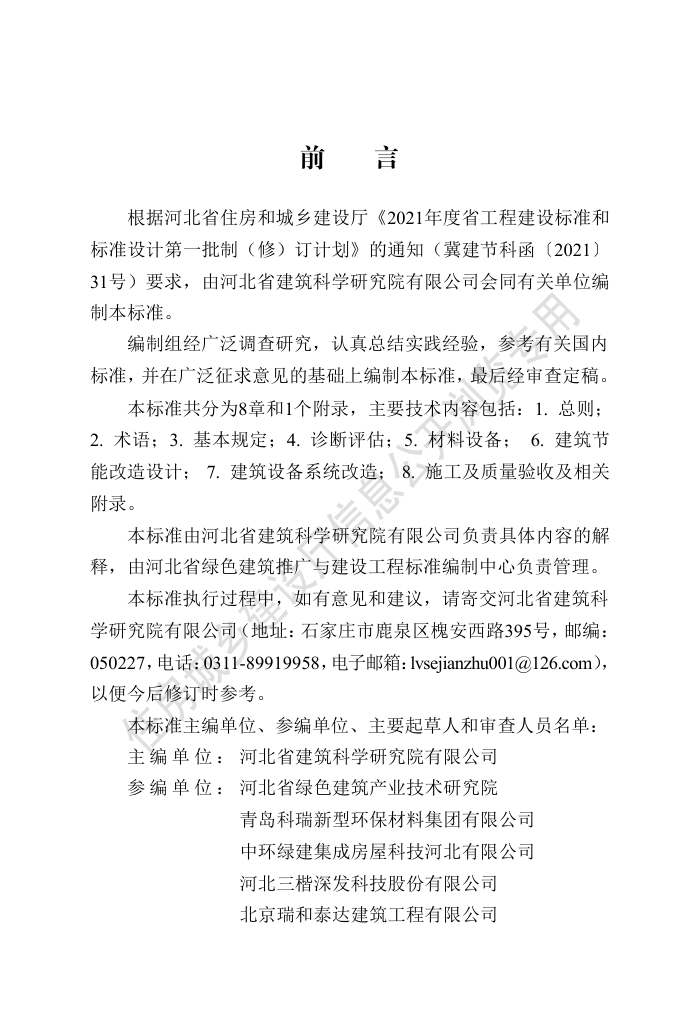

前
言
根据河北省住房和城乡建设厅《2021年度省工程建设标准和
标准设计第一批制（修）订计划》的通知（冀建节科函〔2021〕
31号）要求，由河北省建筑科学研究院有限公司会同有关单位编
制本标准。
编制组经广泛调查研究，认真总结实践经验，参考有关国内
标准，并在广泛征求意见的基础上编制本标准，最后经审查定稿。
本标准共分为8章和1个附录，主要技术内容包括：1. 总则；
2. 术语；3. 基本规定；4. 诊断评估；5. 材料设备； 6. 建筑节
能改造设计； 7. 建筑设备系统改造； 8. 施工及质量验收及相关
附录。
本标准由河北省建筑科学研究院有限公司负责具体内容的解
释，由河北省绿色建筑推广与建设工程标准编制中心负责管理。
本标准执行过程中，如有意见和建议，请寄交河北省建筑科
学研究院有限公司（地址：石家庄市鹿泉区槐安西路395号，邮编：
050227，电话：0311-89919958，电子邮箱：lvsejianzhu001@126.com），
以便今后修订时参考。
本标准主编单位、参编单位、主要起草人和审查人员名单：
主 编 单 位 ： 河北省建筑科学研究院有限公司
参 编 单 位 ： 河北省绿色建筑产业技术研究院
青岛科瑞新型环保材料集团有限公司
中环绿建集成房屋科技河北有限公司
河北三楷深发科技股份有限公司
北京瑞和泰达建筑工程有限公司
中冀轩辕建设科技有限公司
山西四建集团有限公司
主要起草人：强万明
赵士永 郝翠彩 付素娟 刘少亮
郝雨杭
陈占虎
李壮贤 马仁武 高 巍 张孟灏
时元元 张玉龙 王富谦 汪 妮
李春雷
张玉波 李树才 张博玮 郝建江
田
靖 陈彩苓 杜 宇 康 熙 王 涛
王
晨
邵佳岱
郭欢欢 张东波 朱 琳 李春泉
马 赫 张 伟 崔佳豪 李志新
张
振 贾鑫蒙 吕博学
主要审查人：徐志欣
刘 强 莘 亮 安长彪 剧元峰
赵会超 马 洪
目
次
1
总则································································································1
2
术语································································································2
3
基本规定························································································3
4
诊断评估························································································5
4.1
一般规定················································································ 5
4.2
能耗现状调查········································································· 5
4.3
室内热环境诊断······································································6
4.4
围护结构诊断········································································· 7
4.5
建筑设备系统诊断···································································8
5
材料设备······················································································10
5.1
保温系统材料······································································· 10
5.2
外门窗及防水隔汽（透汽）材料············································17
5.3
设备····················································································· 19
6
建筑节能改造设计······································································20
6.1
一般规定·············································································· 20
6.2
围护结构节能改造································································ 20
6.3
热桥处理·············································································· 24
6.4
气密性设计···········································································26
7
建筑设备系统改造······································································27
7.1
一般规定···········································································27
7.2
供暖空调系统···································································27
7.3
电气···················································································30
8
施工及质量验收··········································································32
标准
8.1
一般规定···········································································32
8.2
施工要点···········································································33
8.3
质量验收···········································································37
附录 A
既有建筑超低能耗节能改造诊断评估表······················· 43
本标准用词说明················································································47
引用标准名录····················································································48
附：条文说明····················································································· 52
Contents
1
General Provisions········································································1
2
Terms······························································································2
3
Basic Requirements·······································································3
4
Diagnosis and Assessment···························································5
4.1
General Requirements······························································ 5
4.2
Energy Consumption Investigation············································5
4.3
Indoor Thermal Environment Diagnosis···································· 6
4.4
Building Envelope Diagnosis····················································7
4.5
Building Equipment System Diagnosis······································8
5
Material and Equipment·····························································10
5.1
Materials of Thermal Insulation Systems································ 10
5.2
External Doors and Windows & Waterproof Vapor-barrier
/Vapor-permeable Material······················································17
5.3
Equipment·············································································19
6
Energy Saving Retrofitting Design···········································20
6.1
General Requirements···························································· 20
6.2
Building Envelope Retrofitting··············································· 20
6.3
Design of Thermal Bridge Treatment····································· 24
6.4
Design of Building Air Tightness·········································· 26
7
Reconstruction of Building Equipment System······················ 27
7.1
General Requirements···························································· 27
7.2
Heating and Air Conditioning System···································· 27
7.3
Electrical···············································································30
标准
8 Construction and Quality Acceptance······································ 32
8.1 General Requirements···························································· 32
8.2 Construction Points································································33
8.3 Quality Acceptance································································37
Appendix A Diagnostic Evaluation Form for Ultra-low Energy
Retrofitting of Existing Buildings··························43
Explanation of Wording in This Standard····································47
List of Quoted Standards·································································48
Addition：Explanation of Provisions···················································51
1
总
则
1.0.1
为贯彻国家技术经济政策，适应国家建筑节能发展趋势，
节约能源，保护环境，指导既有建筑超低能耗节能改造，制定本
标准。
1.0.2
本标准适用于河北省建筑高度为21m及以下的居住建筑和
办公、学校及旅馆类公共建筑的既有建筑超低能耗节能改造，当
建筑高度超出适用高度时，应进行专项设计及专家论证。
1.0.3
既有建筑超低能耗节能改造应根据诊断评估结果，从技术
可行性、经济实用性等方面进行综合分析，制定合理可行的改造
方案。
1.0.4
既有建筑超低能耗节能改造除应符合本标准的规定外，尚
应符合国家和河北省现行有关标准的规定。
1
标准
2.0.1 2 术 语
既有建筑 existing building
已投入使用的建筑。
2.0.2 超低能耗节能改造 ultra-low energy retrofitting
利用被动式建筑技术手段和主动式技术措施，对建筑围护结
构、用能设备及系统进行改造，大幅降低建筑供暖、空调、照明
等能源需求，提高能源设备和系统效率，使改造后的室内环境参
数和能效指标符合本标准的规定。
2.0.3 预防性维护 preventive maintenance
为延缓建筑构配件和设备设施材料损伤和老化速度，保持用
能设备具有良好的性能状态、减少设备故障和提高设备可靠性而
进行的计划内维护。
2
3
基本规定
3.0.1
既有建筑超低能耗节能改造项目实施前，应进行建筑结构、
抗震、防火等性能评估，其主体结构的后续使用年限不应少于 20
年。有条件时，宜结合提高建筑的防火、安全性能实施综合性改
造。
3.0.2
既有建筑超低能耗节能改造项目实施前应对建筑能耗现状、
室内热环境、围护结构、用能设备及系统进行诊断，并出具诊断
报告。
3.0.3
既有建筑超低能耗节能改造应根据诊断结果，制定改造方
案。方案应包括项目概况、改造目标、改造技术措施等，宜包括
预防性维护方案。
3.0.4
既有建筑超低能耗节能改造不应损坏建筑原有结构，设计
人员应根据改造方案对建筑结构进行安全核算，并明确改造后建
筑的设计使用年限。
3.0.5
既有建筑超低能耗节能改造后，其性能指标应符合表 3.0.5
的规定。
表 3.0.5
既有建筑超低能耗节能改造性能指标
性能指标参数 居住建筑 公共建筑
建筑气密性 N50 ≤1.0h-1
年供暖、供冷和照明一次能源消耗量 ≤65kWh/（m2·a） —
相对节能率 — 45%
注：相对节能率是指超低能耗节能改造建筑在河北省《公共建筑节能设计标
准》DB13(J) 81-2016 的基础上再节能的比例。
3.0.6
既有建筑超低能耗节能改造后，供暖、供冷室内环境参数
3
标准
应符合表 3.0.6 的规定。
表 3.0.6
既有建筑改造室内环境指标参数
室内环境参数 单位 居住建筑 公共建筑
温度 冬季 ℃ ≥20
夏季 ≤26
相对湿度 冬季 % ≥30
夏季 ≤60
新风量 m3/（h·人） 30 符合现行国家标准《民 用建筑供暖通风与空气 调节设计规范》GB 50736 中的有关规定
年均 PM2.5 μg/m3 ≤35
二氧化碳浓度 ppm ≤1000
3.0.7
既有建筑外墙改造应优先选用安全耐久性好、施工工期短、
施工工艺便捷、对居民干扰小、对环境污染少的墙体保温技术，
并宜减少湿作业施工。
3.0.8
既有建筑超低能耗节能改造应选用安全耐久型节能技术和
产品，不得采用明令禁止和淘汰的设备、产品和材料。
3.0.9
既有建筑超低能耗节能改造工程的设计应兼顾外立面的装
饰效果，并应满足墙体、屋面保温、隔热、防火、防水等要求。
3.0.10
既有建筑超低能耗节能改造的诊断评估、设计、施工应由
具有相关的建筑检测、设计、施工等资质的单位及专业技术人员
承担。
3.0.11
既有建筑超低能耗节能改造的诊断评估、设计、施工、验
收等资料应按照有关规定进行归档和保存。
4
4
诊断评估
4.1
一般规定
4.1.1
既有建筑超低能耗节能改造前，应首先进行建筑结构安全
性评估，不满足要求的项目应按照国家及河北省既有建筑鉴定、
检测和加固的规范标准进行结构设计改造。
4.1.2
对外围护结构进行节能改造时，应对原有结构的安全性进
行复核、验算；当结构安全不能满足节能改造要求时，应采取结
构加固措施。
4.1.3
既有建筑超低能耗节能改造前，应制定详细的节能诊断方
案，按照附录 A 的要求对建筑节能现状进行诊断，节能诊断后应
编写节能诊断报告。
4.1.4
既有建筑超低能耗节能改造应根据节能诊断结果，对其节
能潜力进行评估，根据评估结果确定超低能耗节能改造目标、制
定改造方案。
4.1.5
既有建筑超低能耗节能改造完成后，应对其建筑能效再次
进行评估，确保改造目标的实现。
4.2
能耗现状调查
4.2.1
既有建筑能耗现状调查应按现行行业标准《民用建筑能耗
数据采集标准》JGJ/T 154 的相关规定执行。
4.2.2
对拟改造的既有建筑应进行建筑能耗现状的调查统计、设
计验算和全年能耗分析。既有建筑的能耗现状调查统计应包括以
下内容：
5
标准
4.2.3 1 既有建筑的供暖能耗；
2 既有建筑的供冷能耗；
3 既有建筑的照明能耗。
既有建筑能耗现状调查应采用年总能耗量和年能耗指标，
宜在此基础上分解为分项能耗指标。
4.2.4
拟改造建筑能耗验算的计算方法应符合国家现行有关标准
的规定。
4.3
室内热环境诊断
4.3.1
既有建筑室内热环境诊断，应按国家现行标准《民用建筑
热工设计规范》GB 50176、《民用建筑供暖通风与空气调节设计
规范》GB 50736、《居住建筑节能检测标准》JGJ/T 132、《公共
建筑节能检测标准》JGJ/T 177 等的相关规定执行。
4.3.2
既有建筑室内热环境诊断，应采用现场调查和室内热环境
状况检测为主、住户问卷调查为辅的方法。
4.3.3 1 既有建筑室内热环境诊断应主要针对供暖、空调季节进行。
4.3.4 既有建筑室内热环境诊断应包括下列内容：
空气温度；
2 空气相对湿度；
3 空气流速；
4 外围护结构内表面温度、热桥及易结露部位的内表面温度；
5 建筑室内通风状况；
6 用户对室内温湿度的主观感受等。
6
4.4
围护结构诊断
4.4.1
既有建筑围护结构现状调查，应包括下列主要内容：
1
屋面、外墙、外窗、外门、地面、楼板、分户墙（居住建
筑）的现状；
2
屋面、外墙、地面、楼板、分户墙（居住建筑）的构造和
各构造层尺寸；
3
外窗：型材类型、开启方式、玻璃类型、密封方式；
4
外门：构造、材料、密闭方式；
5
其他：外挑楼板、变形缝等构造形式和厚度。
4.4.2
围护结构进行节能诊断时，应进行资料检查、现场检查、
热工计算或检测。
4.4.3
既有建筑围护结构热工性能诊断时，应包括下列主要内容：
1
屋顶的保温性能、隔热性能；
2
外墙的保温性能、隔热性能；
3
外窗、透明幕墙的保温性能、气密性能、遮阳系数计算；
4
遮阳设施的遮阳性能；
5
围护结构热工缺陷等。
4.4.4
既有建筑围护结构热工性能计算时，应按国家现行标准《民
用建筑热工设计规范》GB 50176、《严寒和寒冷地区居住建筑节
能设计标准》JGJ 26、《公共建筑节能设计标准》GB 50189 及有
关地方现行标准的规定执行。
4.4.5
必要时可对既有建筑围护结构部分构件的热工性能进行抽
样检测，并应符合现行行业标准《居住建筑节能检测标准》JGJ/T
132 和《公共建筑节能检测标准》JGJ/T 177 及有关地方现行标准
的规定。
7
标准
4.5.1 1 4.5 建筑设备系统诊断
供暖系统诊断，应包括下列内容：
调查供暖系统的形式、设备配置、能耗状况和运行情况；
2 分析主要设备能效水平和管网输送效率、水力平衡度、调
控能力；
4.5.2 3 供暖系统审计管道保温性能。
1 通风和空调系统诊断，应包括下列内容：
调查通风和空调系统的形式、设备配置、能耗状况和运行
情况；
2
分析主要设备能效水平和调控能力；
3
分析水系统补水率、水力平衡度，风系统平衡度、新风量、
风机单位风量耗功率；
4.5.3 4 分析分散式空调器的能效。
1 给水排水系统诊断，应包括下列内容：
调查水源类型、水压、用途等水源使用情况；
2 对给水、输水、排水系统的设备配置及运行情况进行调研，
分析设备和系统的能耗和水耗水平、运行状态；
3
对生活热水的热源、设备配置及运行情况进行调研，分析
加热方式、设备选型、保温情况的合理性以及能耗水平；
4.5.4 4 调研给水排水系统节水、节电方面存在的问题。
1 供配电系统诊断，宜包括下列内容：
检测原有供配电设备和线路的压降、热点成像、功率因数
等；
2
核查电梯、水泵等公共设施用电设备的自控装置有效性；
3
检测电子设备开关电源、UPS 装置、应急照明蓄电池的
8
运行性能；对低效运行或谐波超标的开关电源应提出替换方案，
对蓄电池应提出预防性维护方案。
4.5.5
照明系统诊断，宜包括下列内容：
1
门厅、楼梯间、电梯厅等公共场所，应核查灯具类型、灯
具效率（效能）、控制开关分组、感应探测角度和灵敏度、自熄
延时设置等；
2
分析公共场所照明系统存在的问题，并对公共场所照明灯
具节能及照明节能控制提出改进方案；
3
宜提出光源、灯具、蓄电池的无害化回收方案。
4.5.6
能源计量系统诊断，宜包括下列内容：
1
核查公共楼梯间、电梯厅等各种配套场所能源计量装置的
准确度等级，级量电位和准确度应符合《用能单位能源计量器具
配备和管理通则》GB17167 的规定；
2
核查信号采集、数据远传网络设备性能；
3
有线电视系统、通信系统、充电桩系统等应按独立子项计
量。
4.5.7
既有建筑超低能耗节能改造前应根据可再生能源的利用情
况进行诊断。
9
标准
5
材料设备
5.1
保温系统材料
5.1.1
既有建筑超低能耗节能改造项目的保温材料性能应满足表。
5.1.1-1～5.1.1-7的规定，并应符合保温系统材料有关标准的规定。
表 5.1.1-1
石墨聚苯板（GEPS）性能要求
检验项目 性能要求 试验方法
表观密度（kg/m 3） ≥20 GB/T 6343
导热系数[W/（m·k）] ≤0.032 GB/T 10294 GB/T 10295
压缩强度（kPa） ≥100 GB/T 8813
熔结性能* 弯曲变形（mm） ≥20 GB/T 8812.1
断裂弯曲荷载（N） ≥25
剪切强度（kPa） ≥100 GB/T 32382
垂直于板面方向的抗拉强度（MPa） ≥0.10 GB/T 30804
尺寸稳定性[（70±2）℃下 48h] (%) ≤0.3 GB/T 8811
吸水率（体积分数）(%) ≤3 GB/T 8810
水蒸气透过系数[ng/（Pa·m·s）] 2.0～4.5 GB/T 17146
氧指数（%） ≥30 GB/T 2406
燃烧性能等级 B1 级 GB 8624
注：1. “ * ” 项目，根据工程设计需要选一项性能；
2. 自然条件下至少陈化 42d 或在（60±5）℃环境中至少陈化 5d。
10
表 5.1.1-2
模塑聚苯板（EPS）性能要求
检验项目 性能要求 试验方法
033级 039级
导热系数 [W/（m·K）] ≤0.033 ≤0.039 GB/T 10294 GB/T 10295
表观密度（kg/m3） 18～22 GB/T 6343
垂直于板面方向的抗拉强度（MPa） ≥0.10 GB/T 29906
尺寸稳定性（%） ≤0.3 GB/T 8811
压缩强度（kPa） ≥100 GB/T 8813
弯曲变形（mm） ≥20 GB/T 8812
氧指数（%） ≥30 GB/T 2406
水蒸气渗透系数[ng/(Pa·m·s) ] ≤4.5 QB/T 2411
吸水率（V/V，%） ≤3 GB/T 8810
燃烧性能等级 B1级 GB 8624
注：自然条件下至少陈化 42d 或在（60±5）℃环境中至少陈化 5d。
表 5.1.1-3
挤塑聚苯板（XPS）性能要求
检验项目 性能要求 试验方法
导热系数 [W/（m·K）] ≤0.030 GB/T 10294 GB/T 10295
表观密度（kg/m3） 30～35 GB/T 6343
垂直于板面方向的抗拉强度（MPa） ≥0.20 GB/T 30595
尺寸稳定性（%） ≤1.0 GB/T 8811
压缩强度（kPa） ≥200 GB/T 8813
弯曲变形（mm） ≥20 GB/T 8812
氧指数（%） ≥30 GB/T 2406
水蒸气透湿系数[ng/(Pa·m·s) ] 1.5～3.5 QB/T 2411
吸水率（V/V，%） ≤1.5 GB/T 8810
燃烧性能等级 B1级 GB 8624
注：保温板材出厂前应符合下列要求：1 不应掺加非本厂挤塑聚苯板产品的回收料；2 双
面去皮或双面开槽；3 自然条件下至少陈化 28d。
11
标准
表 5.1.1-4
硬泡聚氨酯板（PU）性能要求
检验项目 性能要求 试验方法
导热系数 [W/（m·K）] ≤0.024 GB/T 10294 GB/T 10295
表观密度（kg/m3） ≥35 GB/T 6343
垂直于板面方向的抗拉强度（MPa） ≥0.10 GB/T 50404
尺寸稳定性（%） ≤1.0 GB/T 8811
压缩强度（kPa） ≥150 GB/T 8813
弯曲变形（mm） ≥6.5 GB/T 8812
氧指数（%） ≥30 GB/T 2406
透湿系数[ng/(Pa·m·s) ] ≤6.5 GB/T 17146
吸水率（V/V，%） ≤3 GB/T 8810
燃烧性能等级 B1级 GB 8624
注：1. 自然条件下至少陈化 28d
2. 氧指数应取芯材进行试验。
表 5.1.1-5
岩棉条和岩棉板的性能要求
检验项目 性能要求 试验方法
岩棉条 岩棉板
TR10 TR15
