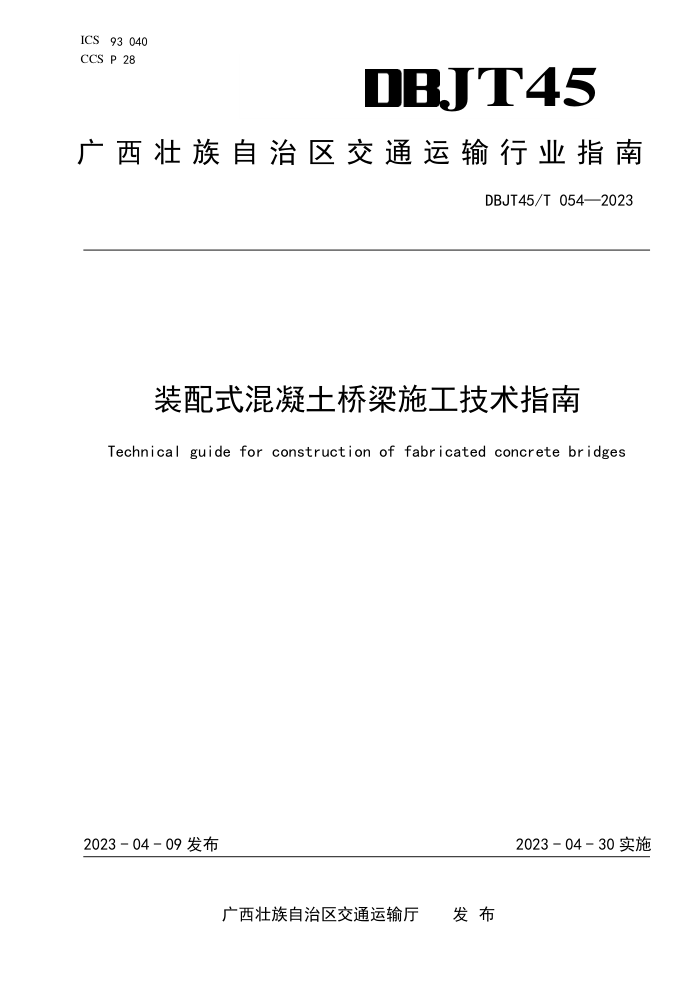

ICS 93 040
CCS P 28 JT45
广 西 壮 族 自 治 区 交 通 运 输 行 业 指 南
DBJT45/T 054—2023
装配式混凝土桥梁施工技术指南
Technical guide for construction of fabricated concrete bridges
2023 - 04 - 09 发布
2023 - 04 - 30 实施
广西壮族自治区交通运输厅 发 布
DBJT45/T 054—2023
目
次
前言 ................................................................................ III
1 范围 ............................................................................... 1
2 规范性引用文件 ..................................................................... 1
3 术语和定义 ......................................................................... 2
4 预制厂 ............................................................................. 2
4.1
一般规定 ....................................................................... 2
4.2
建设要求 ....................................................................... 3
4.3
起重设备 ....................................................................... 3
4.4
试验室 ......................................................................... 3
4.5
预制台座 ....................................................................... 3
4.6
钢筋绑扎胎架 ................................................................... 3
4.7
模板设计加工及验收 ............................................................. 4
5 原材料 ............................................................................. 4
5.1
一般规定 ....................................................................... 4
5.2
钢材 ........................................................................... 4
5.3
硅烷 ........................................................................... 5
5.4
环氧粘结剂 ..................................................................... 5
5.5
灌、压浆材料 ................................................................... 6
5.6
混凝土 ......................................................................... 7
5.7
砂浆垫层 ....................................................................... 8
6 构造要求 ........................................................................... 8
6.1
一般规定 ....................................................................... 8
6.2
连接 ........................................................................... 8
6.3
桩基础 ......................................................................... 9
6.4
墩柱 .......................................................................... 10
6.5
盖梁 .......................................................................... 10
6.6
主梁 .......................................................................... 10
7 构件预制 .......................................................................... 13
7.1
一般规定 ...................................................................... 13
7.2
灌浆套筒安装 .................................................................. 15
7.3
桩基础预制 .................................................................... 16
7.4
墩柱预制 ...................................................................... 16
7.5
盖梁预制 ...................................................................... 17
7.6
主梁预制 ...................................................................... 18
8 构件存放及移运 .................................................................... 19
8.1 一般规定 ...................................................................... 19
I
DBJT45/T 054—2023
8.2
构件存放 ....................................................................... 19
8.3
场内移运 ....................................................................... 19
8.4
场外运输 ....................................................................... 19
9 安装 ............................................................................... 19
9.1
一般规定 ....................................................................... 19
9.2
墩柱安装 ....................................................................... 20
9.3
盖梁安装 ....................................................................... 21
9.4
主梁安装 ....................................................................... 21
10 安全保障 .......................................................................... 22
10.1
预制安全要点 .................................................................. 22
10.2
运输安全要点 .................................................................. 23
10.3
安装安全要点 .................................................................. 23
11 质量管理与验收 .................................................................... 24
11.1
一般规定 ...................................................................... 24
11.2 验收 .......................................................................... 25
II
DBJT45/T 054—2023
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件主要由广西壮族自治区交通运输厅提出并宣贯。
本文件由广西交通运输标准化技术委员会归口。
本文件起草单位：广西高速公路投资有限公司、广西交科集团有限公司、中交一公局第四工程有限
公司、广西新发展交通集团有限公司、广西荔玉高速公路有限公司、中交一公局集团有限公司、广西邕
洲高速公路有限公司、广西交投建筑工业化有限公司、浙江交工集团股份有限公司、广西路建公路工程
集团有限公司、建华建材（广西）有限公司。
本文件主要起草人：韦世明、罗吉智、田世宽、赵艳纳、王龙林、谭强、潘荣建、张荫成、王意明、
李东毅、庹大美、黄祖达、王鹏、蒋昌盛、黄甫金、农纪源、肖尧、周勇狄、秦曙光、周扬、李继业、
欧立平、谭明建、李臣光、谢瀚莹。
本文件主要审查人：吴明远、覃木宝、李琳、吴新贵、熊劲松、吴刚刚、李玉彬。
III
DBJT45/T 054—2023
装配式混凝土桥梁施工技术指南
1 范围
本文件界定了装配式混凝土桥梁施工的术语与定义，规定了预制厂、原材料、构造要求、构件预制、
构件存放及移运、安装、安全保障、质量管理与验收。
本文件适用于广西壮族自治区行政区域内新建及改扩建公路工程的装配式混凝土桥梁的施工。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 1034 塑料 吸水性的测定
GB/T 1499.1 钢筋混凝土用钢 第1部分：热轧光圆钢筋
GB/T 1499.2 钢筋混凝土用钢 第2部分：热轧带肋钢筋
GB/T 2567 树脂浇铸体性能试验方法
GB/T 2793 胶粘剂不挥发物含量的测定
GB/T 5223 预应力混凝土用钢丝
GB/T 5224 预应力混凝土用钢绞线
GB/T 7123.2 胶粘剂适用期和贮存期的测定 第2部分：胶粘剂贮存期的测定
GB/T 7124 胶粘剂拉伸剪切强度的测定（刚性材料对刚性材料）
GB/T 8077 混凝土外加剂匀质性试验方法
GB/T 10171 建筑施工机械与设备 混凝土搅拌站(楼)
GB/T 12954.1 建筑胶粘剂试验方法 第1部分：陶瓷砖胶粘剂试验方法
GB 13014 钢筋混凝土用余热处理钢筋
GB/T 13476 先张法预应力混凝土管桩
GB/T 13477.6 建筑密封材料试验方法 第6部分：流动性的测定
GB/T 17671 水泥胶砂强度检验方法(ISO法)
GB/T 20065 预应力混凝土用螺纹钢筋
GB/T 31387 活性粉末混凝土
GB/T 50046 工业建筑防腐蚀设计标准
GB/T 50080 普通混凝土拌合物性能试验方法标准
GB 50204 混凝土结构工程施工质量验收规范
GB/T 50448 水泥基灌浆材料应用技术规范
GB 50550-2010 建筑结构加固工程施工质量验收规范
GB 50666-2011 混凝土结构工程施工规范
GB 50728 工程结构加固材料安全性鉴定技术规范
GB 51210 建筑施工脚手架安全技术统一标准
JC/T 934 预制钢筋混凝土方桩
JG/T 161 无粘结预应力钢绞线
1
DBJT45/T 054—2023
JG/T 272 预制高强混凝土薄壁钢管桩
JG/T 408 钢筋连接用套筒灌浆料
JG/T 472 钢纤维混凝土
JG/T 565 工厂预制混凝土构件质量管理标准
JGJ 18 钢筋焊接及验收规程
JGJ 33 建筑机械使用安全技术规程
JGJ 55 普通混凝土配合比设计规程
JGJ 63 混凝土用水标准
JGJ 80 建筑施工高处作业安全技术规范
JGJ 92 无粘结预应力混凝土结构技术规程
JGJ 94 建筑桩基技术规范
JGJ 107 钢筋机械连接技术规程
JGJ 130 建筑施工扣件式钢管脚手架安全技术规范
JGJ/T 197 混凝土预制拼装塔机基础技术规程
JGJ 206 海砂混凝土应用技术规范
JGJ 355 钢筋套筒灌浆连接应用技术规程
JGJ/T 406 预应力混凝土管桩技术标准
JT/T 853 无粘结钢绞线体外预应力束
JT/T 1295 道路大型物件运输规范
JTG 3362 公路钢筋混凝土及预应力混凝土桥涵设计规范
JTG/T 3650 公路桥涵施工技术规范
JTG 5120 公路桥涵养护规范
JTG F80/1-2017 公路工程质量检验评定标准 第一册 土建工程
JTG F90 公路工程施工安全技术规范
3 术语和定义
下列术语和定义适用于本文件。
3.1
节段拼装梁 segmental assembled beam
按主梁纵向划分、预制拼装的桥梁梁段。
4 预制厂
4.1
一般规定
4.1.1 选址宜考虑场内、外运输条件，预制厂面积宜根据工程量、工程进度等因素综合考虑。
4.1.2 实行封闭式、班组化及整理、整顿、清扫、清洁、素养、安全、节约标准化管理。
4.1.3 起重、钢筋制作设备满足生产需要，设备性能良好，易损件应有备件。
4.1.4 试验室应具有相应的现场检测能力，资质满足要求，备案手续齐全，配备符合交通运输行业标
准的试验检测人员。
4.1.5 预制厂应配备满足生产需要的混凝土搅拌站。
2
DBJT45/T 054—2023
4.2
建设要求
4.2.1 应选在水文地质状况良好的地段，避开塌方、泥石流、滑坡、落石、洪水位下等危险区域以及
取弃土场、高压线路，并与当地民居区保持安全距离。
4.2.2 完成选址、规划后应编制临建施工方案。
4.2.3 选址时宜考虑到永久设施及临时设施。
4.2.4 场地横向应做成 1.5％～2％的双向坡，同时布置排水暗沟，迅速排除场地积水。
4.2.5 混凝土拌合区的平面布置宜考虑预制厂平面规划、混凝土供应区域规划、拌合区配套机械设备
的参数等因素，应满足运料、上料、出料及风向等搅拌作业要求，且应满足 GB/T 10171、JG/T 565 的
要求。
4.2.6 入口处醒目位置应设指路标牌，各功能区域设置提示标牌、危险源告知牌，预制区、存放区设
置安全警示牌等；在机械设备的醒目位置应悬挂安全操作规程牌，吊装作业区、安全通道应设置警示标
志。
4.3
起重设备
4.3.1 龙门吊的要求如下：
—— 应设置液压自动夹轨器，安装后进行三次以上启动及停止试验，保证性能良好；
—— 轨道两端设置挡板，挡板宜采用工字钢焊接或混凝土浇筑而成，并与轨道连接良好；
—— 台座基础、龙门吊（门式起重机）基础与地基应满足承载力和变形要求；
—— 轨道标高应严格控制，轨道纵向坡度不应大于 1.5％；
—— 轨道应采用专用道钉将短轨固定在混凝土基座上；
—— 轨道连接采用专用鱼尾板连接，不应使用钢筋焊接。
4.3.2 门式起重机的要求如下：
—— 大风期间，如风速超过 20 m/s 时，应停止作业，将大车开回到规定位置，塞上防爬楔，超过
25 m/s 时，应切断电源；
—— 作业时，不应使用限位开关控制小车起升动作，应按操作指令进行控制；
—— 不应超负荷作业和用吊具斜拉重物。
4.4
试验室
4.4.1 试验室宜设置在预制厂拌合站附近，应根据工程规模、施工方法及进度要求确定建设规模。
4.4.2 试验室功能应齐全、配套，应设置力学室、混凝土试验室、养护室、留样室、办公室及其它生
产需要的功能室等。
4.5
预制台座
4.5.1 台座基础应根据具体构件确定相应的承载力和变形要求。
4.5.2 台座宜采用钢底座，应具有足够的强度、刚度及稳定性，应能满足各阶段施工荷载和施工工艺
的要求。
4.5.3 预制梁台座的强度应满足张拉要求，反拱度的设置应满足设计要求。
4.5.4 构件预制底座应保持水平，每浇筑 5 根校核 1 次，确保预制构件的竖直度。
4.6
钢筋绑扎胎架
4.6.1 设置型式应满足施工工艺设计要求，宜紧邻钢筋加工车间布置，并且方便钢筋骨架吊装。
4.6.2 钢筋在胎架上加工成型后，采用多功能桁式吊具整体运至构件制作台座上，吊点应连接牢固。
3
DBJT45/T 054—2023
4.6.3 预制构件的底部胎架应满足钢筋骨架及模板的翻转要求。
4.7 模板设计加工及验收
4.7.1 模板宜采用复合或不锈钢模板，厚度不宜小于 10 mm，模板数量应满足构件预制的数量、类型、
生产工艺和周转次数等要求。
4.7.2 模板的部件与部件之间应连接牢固、接缝应紧密，并应采取有效的防漏浆和防漏水措施。
4.7.3 构件模板的检验及结果应满足设计要求。
4.7.4 固定在模具上的预埋件、预留孔和预留洞偏差允许值应符合表 1 的规定。
表1 预埋件、预留孔和预留洞偏差允许值
检验项目 允许偏差(mm)
预埋钢板中线位置 ±3
预埋管、预留孔中心线位置 ±3
插筋 中心线位置 ±5
外露长度 +10,0
预埋螺栓 中心线位置 ±2
外露长度 +5,0
预留洞 中心线位置 ±3
尺寸 +3,0
4.7.5 模板支撑系统应经过施工单位设计计算、审核，监理单位批复同意后方可实施。
5 原材料
5.1
一般规定
5.1.1 进场的原材料应送具有相应资质的单位或机构检测，经检验合格后才能使用。
5.1.2 设置堆放材料的场所应有防雨及防潮措施。
5.2
钢材
5.2.1 钢筋焊接接头、机械连接接头和套筒灌浆连接接头的力学性能应符合 JGJ 18、JGJ 107 和 JGJ 355
的规定。
5.2.2 钢筋焊接采用的焊丝，应与主体金属性能相适应，并应符合 JGJ 18 的规定，在条件允许的情况
下，优先选用二氧化碳气体保护焊。
5.2.3 普通钢筋和预应力钢筋的抗拉强度及抗压强度标准值和设计值以及弹性模量应按JTG 3362的要
求进行取值。
5.2.4 装配式混凝土桥梁中普通钢筋应符合 GB/T 1499.1、GB/T 1499.2、GB 13014 的规定。
5.2.5 装配式混凝土桥梁中采用的钢绞线、钢丝和精轧螺纹钢筋应符合 GB/T 5224、GB/T 5223、
GB/T 20065 的规定。
5.2.6 体外预应力钢束采用的无粘结钢绞线应符合 JG/T 161、JT/T 853 的规定。
5.2.7 高强螺纹钢筋力学参数应满足表 2 的要求。
4
DBJT45/T 054—2023
表2 高强螺纹钢筋力学参数表
级别


屈服强度


抗拉强度


断后伸长率


最大力下


应力松弛性能




总伸长量



初始应力




1




000 h后应力松弛率



Rel MPa


Rm MPa


A％


Agt％



MPa




Vr/％



PSB785

≥785


≥980


≥7





≥3.5




0.8 Rel




≤3




PSB830




≥830




≥1




030




≥6




PSB930



≥930



≥1



080



≥6




—




—



PSB1080



≥1



080



≥1



230



≥6



—
5.2.8 高强螺纹钢筋应符合以下要求：
—— 高强螺纹钢筋锚具组件静载性能：锚具效率系数ηA≥95％,极限延伸率ε≥2％；
—— 高强螺纹钢筋锚具锚固后的内缩量≤1
mm；
—— 高强螺纹钢筋出厂初级防护为表面发黑或镀锌处理。
5.3
硅烷
5.3.1 硅烷浸渍材料性能要求如下：
—— 吸水率平均值不应大于 0.01 mm/min；
—— 对墩柱和系梁，浸渍深度应达到 3 mm～4
mm；
—— 氯化物吸收量的降低效果平均值不小于 90％；
—— “二次抗渗压力增长率”：基准混凝土 28
d 的抗渗压力为 0.3
Mpa～0.6
Mpa，二次抗渗压力
增长率平均值不小于 50％。
5.3.2 硅烷技术要求应满足表 3 的规定。
表3 硅烷技术要求
检测项目 性能指标
异丁基三乙氧基硅烷含量 ≥98.9％
硅氧烷含量 0.3％
可水解氯化物含量 ≤1/10 000
密度 0.88 g/cm 3
材料活性 100％
5.4
环氧粘结剂
5.4.1 环氧树脂粘结剂应有抗老化、抗碳化、抗强腐蚀性的功能。
5.4.2 环氧树脂胶主要性能要求应符合表 4 的规定。
表4 环氧树脂胶主要性能要求
项目 要求 试验方法
物理 性能 可施胶时间（min） ≥20 GB/T 7123.2
可粘结时间（min） ≥60，且≤240 GB/T 12954.1
5
DBJT45/T 054—2023
表4 环氧树脂胶主要性能要求（续）

项目
