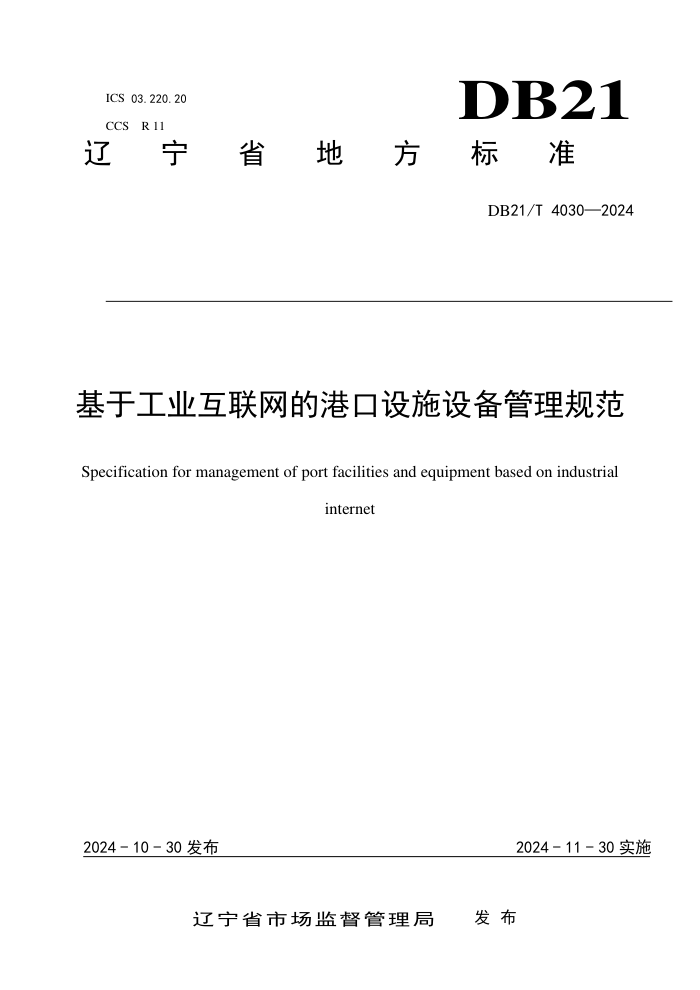

ICS 03.220.20 省 地 方 DB21
CCS R 11
辽 宁 标 准
DB21/T 4030—2024
基于工业互联网的港口设施设备管理规范
Specification for management of port facilities and equipment based on industrial
internet
2024 - 10 - 30 发布
2024 - 11 - 30 实施
辽宁省市场监督管理局 发 布
DB21/T 4030—2024
目 次
前 言 ............................................................................. II
1 范围 ............................................................................... 1
2 规范性引用文件 ..................................................................... 1
3 术语和定义 ......................................................................... 1
4 总体要求 ........................................................................... 2
5 设施设备管理流程 ................................................................... 2
6 设施设备管理要求 ................................................................... 3
6.1 事件分类 ........................................................................3
6.2 事件上报 ........................................................................3
6.3 事件管理 ........................................................................3
6.4 工单管理 ........................................................................4
6.5 技术管理 ........................................................................4
6.6 状态数据监测 ....................................................................4
附录 A （资料性） 接口数据项说明 .................................................... 5
I
DB21/T 4030—2024
前 言
本文件按照GB/T 1.1—2020《标准化工作导则
起草。
第1部分：标准化文件的结构和起草规则》的规定
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由辽宁省交通运输厅提出并归口。
本文件起草单位：大连口岸物流网股份有限公司。
本文件主要起草人：毛钧、王岐军、张迈、武琦、王宪刚、李炜、吕艳霞、肖玉。
本文件发布实施后，任何单位和个人如有问题和意见建议，均可以通过来电和来函等方式进行反馈，
我们将及时答复并认真处理，根据实际情况依法进行评估及复审。
归口管理部门通讯地址：辽宁省交通运输厅，沈阳市和平区十三纬路19号，联系电话：024-23867960。
本文件起草单位通讯地址：大连口岸物流网股份有限公司，大连市中山区港湾广场2号，联系电话：
0411-82798088。
II
DB21/T 4030—2024
基于工业互联网的港口设施设备管理规范
1
范围
本文件规定了基于工业互联网的港口设施设备管理要求。
本文件适用于港口设施设备日常保养维修等的事件分类、事件上报、事件管理、工单管理、技术管
理、状态数据监测和管理流程等工作要求。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
JTS 310
港口设施维护技术规范
3
术语和定义
下列术语和定义适用于本文件
3.1
港口设施
port facility
港口设施是港口主要设施和附属设施的总称。
港口主要设施包括码头、防波堤、引堤和护岸、港池、进出港航道、锚地、港区道路与堆场、仓库、
油与液体化工储罐、港区铁路与装卸机械轨道及其他生产与生产辅助设施等。
附属设施包括系靠船设施、消防设施、防护设施和环保设施等。
[来源：JTS 310-2013,2.0.1]
3.2
港口设备
port equiment
港口从事装卸运输的专用设备。
港口主要设备包括起重机械、连续输送机械、装卸搬运机械、集装箱专用设备、辅助生产机械设备、
工属具、计量设备等。例如堆料机、取料机、装船机、卸船机、皮带机、装载机、门座起重机、轨道式
龙门起重机、桥式起重机、岸桥、场桥等。
3.3
港口设施设备管理系统
facilities and equipment management system
1
DB21/T 4030—2024
为规范码头日常设施设备管理和物资管理，对设施设备的档案、技术参数、维修、保养、检查、故
障、抢修、项目活动进行管理，结合工业互联网智能化设备实现状态数据自动采集，实现精细化管理，
进行大数据分析的管理系统。
4
总体要求
4.1
港口设施设备管理贯彻“预防为主”的方针，按照“安全使用、科学管理、定期检测、适时维修”
的原则，有效延长港口设施设备的安全使用年限。
4.2
港口设施设备管理应覆盖从设施设备投入使用直至报废拆除的全生命周期。
4.3
港口设施设备管理部门应负责组织实施对港口设施设备的检查、鉴定、维修和管理。通过对港口
设施设备的日常检查、定期和不定期检查，发现安全隐患并及时处置。
4.4
港口公司搭建设施设备管理平台，功能模块包括设施设备档案、设施设备动态指标、设施设备检
查检测、固定资产投资计划、物资库存共享等。通过以上功能模块完成从投资计划、建设实施至到资产
日常管理的全生命周期信息归集和关键节点的总部管控。
4.5
基于工业互联网，总部公司设施设备管理平台应聚焦与下属企业设施设备管理系统的互通及其他
系统对接，提高数据采集效率和质量，并且在系统互通的基础上对现有系统部分功能进一步优化。
5
设施设备管理流程
5.1
设施设备管理流程，包括故障抢修、现场报修、设备维保计划、交接班/点巡检等，详细管理流程
见图 1。
5.2
故障抢修是大型作业设施设备在生产作业过程中发生故障，影响现场生产，抢修人员第一时间进
行故障修复；管理人员在故障修复后进行故障记录分析工作。
5.3
现场报修是现场操作人员发现不影响现场生产的故障，进行系统报修，技术人员接收到报修信息，
分析确认受理后，安排计划进行修复，并最终由现场操作人员对修复结果进行确认的闭环管理流程。
5.4
维保计划是技术人员安排日常设施设备维保工作计划并执行的过程，计划的来源可以归类为抢修
未解决的遗留问题，预防性设施设备养护规则（定期或定量保养检查规则），根据工业互联网获取的设
施设备状态异常数据，点巡检/交接班等记录的遗留问题。
5.5
交接班/点巡检是针对不同岗位人员设置不同点巡检维修包（技术点集合），并进行点巡检操作并
记录问题。
2
DB21/T 4030—2024
流程图




故障抢修（紧急）




现场报修（非紧急）




设施设备维保计划




交接班/点巡检




操作/运行




发现故障




发现问题 无效报修 不影响生产




工业互联对接 设施设备状态 数据分析





现场报修




否 关闭报修





技术员点检






技术人员




紧




故障确认 急




是否




受理 是




抢修转 预防性 事件关闭 遗留问
移跟进 维护 题
事件发起





遗留问题




防台检查 安全检查





维修队





故障关闭




派工单




工单关闭




派工单




工单关闭





抢修转移




维修人员





现场


是否
故障分

解决



抢修转移处 理



设备










设备维修



工单反馈



图 1 基于工业互联网的设施设备管理流程
6 设施设备管理要求
6.1 事件分类
6.1.1 设施设备生产作业过程中发生的故障、异常，影响生产的事件通常定义为故障抢修、日常临修、
项目维修、计划维修、保养、检查和杂作业等。
6.1.2
安全管理过程中产生的事件是安全检查过程中发现的设备相关安全隐患或异常。
6.1.3
日常保养、检查、维修过程中产生的事件是设备预防性维护过程中发现的事件。
6.2
事件上报
6.2.1
事件上报主体包括技术员，调度员、安全员，维修人员等，根据划分责任不同定义不同岗位，
详细的事件处理数据项详见附表 A.1。
6.2.2
技术员按照技术点检标准进行设备定期点检，发现技术点问题上报。
6.2.3
调度员根据司机上机交接班报告的问题进行故障上报。
6.2.4
安全员按安全管理要求巡检发现安全隐患事件上报。
6.2.5
维修人员在生成作业现场记录时发现问题上报。
6.3
事件管理
6.3.1
事件管理的范围包括所有事件类型，对人、机、料、法、环进行定性或根据故障等级、维修重
要性等进行分析定义。
6.3.2
通过事件管理将报修事件转移为保养、检查、临修、抢修、计划维修等维修活动。
6.3.3
可以日历形式定义事件管理计划；以插件形式规范事件具体实现；以工单形式展示事件处理过
程和结果；以选项形式对事件进行分析；应对事件处理结果进行验证并沟通反馈。
3
DB21/T 4030—2024
6.4
工单管理
6.4.1
工单内容应覆盖执行过程和结果的记录，内容来源于事件需求和计划。
6.4.2
工单管理的目的是明确维修材料，工单管理的内容包括工单号、工单描述、工单类型及工单日
期等，详细工单处理数据项见表 A.2。
6.4.3
工单管理中维修技术描述是维修过程的技术标准、遗留问题、更换配件和注意事项描述。
6.4.4
工单管理中集成技术管理是工单内描述设施设备维修详细技术点的维修操作。
6.5
技术管理
6.5.1
设备管理人员对每个部位及其部件进行定义，明确设施设备的属性和维保更换标准，技术处理
数据项详见表 A.3。
6.5.2
设备技术人员应清楚地了解目前设备维修工况、快速分析和追溯历史，并最终形成设备技术台
帐。
6.5.3
通过机种、部位部件、属性描述、维修动作类型对设施设备进行标准化的定义，形成技术点矩
阵和维保标准。
6.5.4
对众多技术点进行分类打包定义，明确维修包的专业，逐渐量化形成标准的维修工作任务。
6.5.5
通过不断的数据积累形成详细的台帐，使可以了解任何一个历史的维修、保养、检查、更换记
录，帮助设备管理人员快速制定维修策略和工作安排。
6.6
状态数据监测
6.6.1
采用标准通讯协议对接设备厂家接口获取设备状态数据，详细设备数据见表 A.4。
6.6.2
对设备状态数据进行大数据分析，包括清洗，归类，定位等，根据分析结果得出设备状态现状。
6.6.3
根据设备状态现状结果，通过设施设备管理系统中的智能算法，根据设备状态信息，包括设备
运行动作，运行状态，预警信息，分析后得出后续整改结果。
6.6.4
通过设备出厂规定的定期保养维护周期（定量保养维护）生成对应的设施设备技术事件。
4
DB21/T 4030—2024
附 录 A
（资料性）
接口数据项说明
A.1 事件处理数据项 表 A.1 事件处理数据项
名称 代码 数据类型 长度
代码 CODE VARCHAR2(30) 30
事件处理 MANAGE_DEAL_CODE VARCHAR2(30) 30
公司 SITE_CODE VARCHAR2(10) 10
状态 STATUS VARCHAR2(20) 20
有效 B_VALID VARCHAR2(2) 2
标题 TITLE VARCHAR2(100) 100
摘要 SUMMARY VARCHAR2(1000) 1000
事件活动代码 ACTIVITY_CODE VARCHAR2(30) 30
是否是原始事件 B_ORI_EVENT VARCHAR2(2) 2
事件性质 KIND_CODE VARCHAR2(30) 30
事件时间 HAPPEN_DATE DATE
事件对象 OBJECT_CODE VARCHAR2(30) 30
录入人 INPUT_MAN VARCHAR2(20) 20
录入时间 INPUT_DATE DATE 20
录入班组 INPUT_GROUP_CODE VARCHAR2(30) 30
事件有效天数 LIMIT_DAYS NUMBER(3) 3
最近沟通信息 RECENT_FB VARCHAR2(100) 100
最近沟通人 RECENT_FB_MAN VARCHAR2(30) 30
沟通总条数 ALL_FB_NUM NUMBER(4) 4
表 A.1
事件处理数据项（续）
5
DB21/T 4030—2024
名称 代码 数据类型 长度
未读沟通条数 UNREAD_FB_NUM NUMBER(4) 4
输入设备 INPUT_SYSTEM VARCHAR2(15) 15
A.2 工单处理数据项 表 A.2 工单处理数据项
名称 代码 数据类型 长度
公司代码 SITE_CODE VARCHAR2(4) 4
工单号 BILL_CODE VARCHAR2(20) 20
工单描述 BILL_DESC VARCHAR2(255) 255
工单日期 BILL_DATE DATE 20
工单类型 BILL_TYPE VARCHAR2(20) 20
录入日期 MODIFY_DATE DATE 20
录入人 MODIFIER VARCHAR2(20) 20
核准人 CHECKMAN VARCHAR2(20) 20
核准日期 CHECKDATE DATE 20
工时（小时） WORKHOURS NUMBER(18,2) 18
材料成本（元） MATERIAL_COSTS NUMBER(18,2) 18
执行时间 EXE_DATETIME DATE 20
完成时间 FINISH_DATETIME DATE 20
维修细分类 MAINTAIN_LEVEL_CODE VARCHAR2(20) 20
参与工人 WORKERS VARCHAR2(100) 100
年月 YEARMONTH VARCHAR2(8) 8
日历年月 CALENDARYMD VARCHAR2(10) 10
事件编号 EVENT_CODE VARCHAR2(30) 30
表 A.2
工单处理数据项（续）
6
DB21/T 4030—2024
名称 代码 数据类型 长度
事件处理编号 DEAL_CODE VARCHAR2(30) 30
班组代码 GROUP_CODE VARCHAR2(30) 30
录入工时 INPUT_WORKHOURS NUMBER 20
工时单位 INPUT_WORKHOURS_UNIT VARCHAR2(5) 5
工单执行人 DEALER VARCHAR2(30) 30
技术设备编码 TEC_ASSET_CODE VARCHAR2(30) 30
停机 B_STOP_ASSET NUMBER(1) 1
维修开始时间 FACT_START_DT DATE 20
维修结束时间 FACT_END_DT DATE 20
停机小时 STOP_WORKHOURS NUMBER 20
紧急标识 B_URGENT NUMBER(1) 1
额定停机 STANDARD_B_STOP_ASSET NUMBER(1) 1
额定停机小时 STANDARD_STOP_WH NUMBER(8,2) 8
额定维修小时 STANDARD_WH NUMBER(8,2) 8
额定维修人工时 STANDARD_WORKER_WH NUMBER(8,2) 8
额定费用 STANDARD_MATERIAL_COSTS NUMBER(18,2) 18
人工时 WORKER_WH NUMBER 20
报修班组 OPS_TEAM_CODE VARCHAR2(30) 30
A.3 技术处理数据项 表 A.3 技术处理数据项
名称 代码 数据类型 长度
设备类型 ASSET_TYPE_CODE VARCHAR2(30) 30
额定停机小时 STANDARD_STOP_WH NUMBER(8,2) 8
额定维修工时 STANDARD_WH NUMBER(8,2) 8
表 A.3
技术处理数据项（续）
7
DB21/T 4030—2024
名称 代码 数据类型 长度
额定工人数量 STANDARD_WORKERS NUMBER(4) 4
额定人工时 STANDARD_WORKER_WH NUMBER(8,2) 8
备注 REMARK VARCHAR2(100) 100
是否有效 B_VALID NUMBER(1) 1
额定是否停机 STANDARD_B_STOP_ASSET NUMBER(1) 1
额定维修费用 STANDARD_MATERIAL_COSTS NUMBER(18,2) 18
查询包标识 B_QUERY_ITEM NUMBER 30
执行包标识 B_OPERATE_ITEM NUMBER 30
精细化标识 B_DELICACY NUMBER 30
精细化动作类型 DELICACY_ACTION_TYPE VARCHAR2(30) 30
A.4 设备状态数据 表 A.4 设备状态数据
名称 代码 数据类型 长度
整机故障 FAULT_MACH VARCHAR2(200) 200
控制合 CONTROL_CON VARCHAR2(50) 50
风速 WIND_SPEED VARCHAR2(30) 30
整机无紧停 NO_EMEY_STOP VARCHAR2(30) 30
柜急停 STOP_CAB VARCHAR2(30) 30
_________________________________
