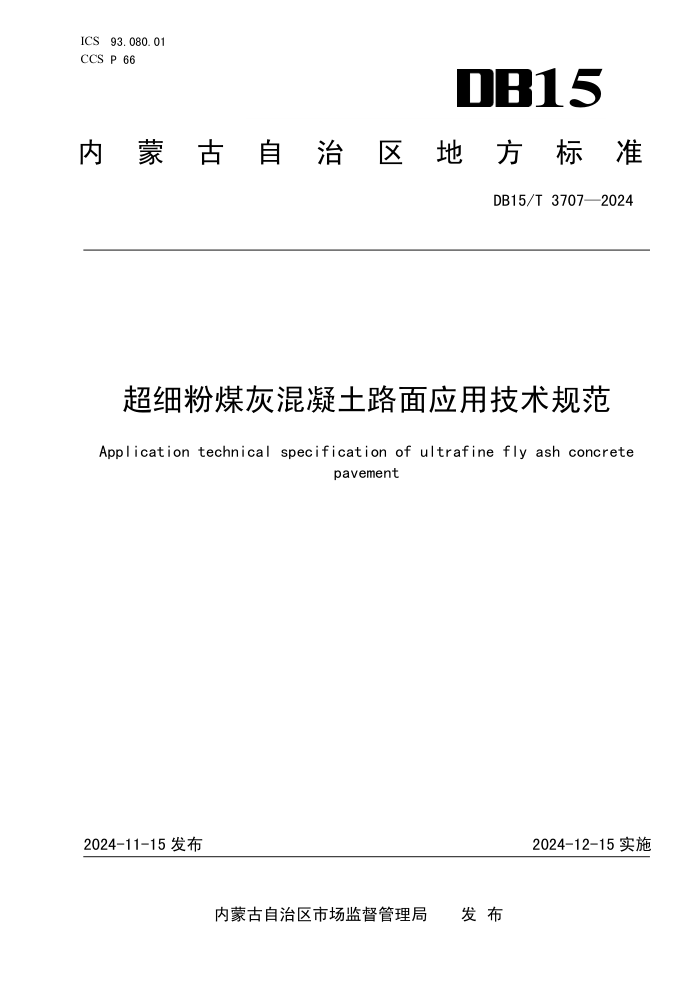

ICS 93.080.01
CCS P 66 15
内
蒙 古 自 治 区 地 方 标 准
DB15/T 3707—2024
超细粉煤灰混凝土路面应用技术规范
Application technical specification of ultrafine fly ash concrete
pavement
2024-11-15 发布
2024-12-15 实施
内蒙古自治区市场监督管理局 发 布
DB15/T 3707—2024
目
次
前言 ................................................................................. II
1 范围 ............................................................................... 1
2 规范性引用文件 ..................................................................... 1
3 术语和定义 ......................................................................... 1
4 基本规定 ........................................................................... 2
5 材料要求 ........................................................................... 2
6 超细粉煤灰混凝土的配合比 ........................................................... 3
7 超细粉煤灰混凝土的施工 ............................................................. 4
8 超细粉煤灰混凝土的质量检验 ......................................................... 4
附录 A（规范性） 32μm 方孔筛筛余的测定方法 ............................................ 6
I
DB15/T 3707—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
本文件由内蒙古交通设计研究院有限责任公司提出。
本文件由内蒙古自治区交通运输厅归口。
本文件起草单位：内蒙古交通设计研究院有限责任公司、呼和浩特市公路服务中心、内蒙古大学、
大唐同舟科技有限公司、内蒙古路桥集团有限责任公司、内蒙古交通集团有限公司、内蒙古交科路桥建
设有限公司、内蒙古绿环新材料有限公司、呼伦贝尔市交通运输事业发展中心、赤峰市公路运输与保障
中心、乌拉特前旗公路养护中心。
本文件主要起草人：刘士全、张峰、李国栋、乔志、王娜、张永泉、牛昌昌、于建锁、许晋峰、余
金山、胡善智、赵琛、田昕慧、马东梅、阿斯根、李永超、金玉新、贾少、赵建雄、严春霞、王俊利、
李茂盛、黄胜龙、刘宝河、乌兰托亚、杨森、赵宝、岳晓艳、蔚江江、陈秀楠、曹美琪。
II
DB15/T 3707—2024
超细粉煤灰混凝土路面应用技术规范
1 范围
本文件规定了超细粉煤灰的技术要求、超细粉煤灰混凝土的配合比设计、施工工艺和质量检验等内
容。
本文件适用于各等级公路水泥混凝土路面，市政道路参照执行。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB 175 通用硅酸盐水泥
GB/T 176 水泥化学分析方法
GB/T 1345 水泥细度检验方法 筛析法
GB/T 1346 水泥标准稠度用水量、凝结时间、安定性检验方法
GB/T 1596 用于水泥和混凝土中的粉煤灰
GB/T 6005 试验筛 金属丝编织网、穿孔板和电成型薄板 筛孔的基本尺寸
GB 6566 建筑材料放射性核素限量
GB/T 8074 水泥比表面积测定方法 勃氏法
GB/T 12573 水泥取样方法
GB/T 18046 用于水泥、砂浆和混凝土中的粒化高炉矿渣粉
GB/T 21371 用于水泥中的工业副产石膏
GB/T 26748 水泥助磨剂
GB/T 50107 混凝土强度检验评定标准
JC/T 721 水泥颗粒级配测定方法 激光法
JGJ 55 普通混凝土配合比设计规程
JTG/T F30—2014 公路水泥混凝土路面施工技术细则
3 术语和定义
下列术语和定义适用于本文件。
超细粉煤灰 ultrafine fly ash
以煤粉炉粉煤灰为主要原料，添加一定比例矿渣粉或石膏（总掺量≤10%），必要时可掺加适量水
泥助磨剂，粉磨至32μm方孔筛筛余小于3%，D50≤9μm，D90≤30μm的粉体材料。
注： 粉煤灰不包括以下情形：⑴和煤一起煅烧城市垃圾或其他废弃物时；⑵在焚烧炉中煅烧工业或城市垃圾时；⑶
1
DB15/T 3707—2024
循环流化床锅炉燃烧收集的粉末。矿渣粉、石膏和水泥助磨剂的技术要求符合GB/T 18046、GB/T 21371和GB/T
26748中的规定。
中位粒径 （D50）
用激光粒度仪测得的超细粉煤灰累积粒度分布曲线中，50%体积的颗粒直径比此值小。
粗端粒径 （D90）
用激光粒度仪测得的超细粉煤灰累积粒度分布曲线中，90%体积的颗粒直径比此值小。
超细粉煤灰掺量 ultrafine fly ash content
超细粉煤灰占胶凝材料质量的百分比。
超细粉煤灰混凝土 Ultrafine fly ash concrete
超细粉煤灰掺量≥10%的混凝土。
4 基本规定
超细粉煤灰可以与其他等级粉煤灰混合使用，用于配制有抗渗、抗腐蚀、抗冻融等耐久性需求的
混凝土。
水泥混凝土路面工程用超细粉煤灰混凝土，超细粉煤灰合理掺量宜通过试验确定。
超细粉煤灰可以与各类外加剂同时使用，超细粉煤灰与外加剂的适应性应通过试验确定。
超细粉煤灰用于要求高抗冻耐久的水泥混凝土时，应掺入引气剂。
掺超细粉煤灰的混凝土在低温条件下施工时，宜掺入对超细粉煤灰混凝土无害的早强剂或防冻剂，
并应采取适当的保温措施；
5 材料要求
超细粉煤灰
混凝土中用超细粉煤灰的技术要求应符合表 1 的规定。
2
DB15/T 3707—2024
表1 超细粉煤灰的技术要求
项目 技术要求 检验方法
细度 32μm方孔筛筛余 % ≤3.0 按照附录A进行
粒径 μm D90≤30.0 D50≤9.0 按照JC/T 721进行
比表面积 m 2/kg ≥600 按照GB/T 8074进行
需水量比 % ≤110 按照GB/T 1596进行
烧失量 % ≤5.0 按照GB/T 176进行
三氧化硫 % ≤3.0
游离氧化钙 % ≤1.0
氯离子 % ≤0.06
SiO2、Fe2O3、Al2O3总质量分数 % ≥80 按照GB/T 1596的有关规定执行
含水量 % ≤1.0
安定性 mm ≤5.0 将超细粉煤灰与符合GB 175要求的42.5强度等级的 硅酸盐水泥或普通硅酸盐水泥按质量比3:7混合均 匀，并按照GB/T 1346进行。
活性指数 % 28d ≥80 按照GB/T 1596进行。
放射性 IRa ≤1.0 按照GB 6566进行。
Ir ≤1.0
注：放射性检测时，将超细粉煤灰与符合GB 175要求的硅酸盐水泥按质量比1:1混合均匀。
水泥
超细粉煤灰混凝土用水泥应满足JTG/T F30-2014中3.1的规定。
水
超细粉煤灰混凝土用水应满足JTG/T F30-2014中3.5的规定。
集料
超细粉煤灰混凝土用集料应满足JTG/T F30-2014中3.3和3.4的规定。
外加剂
超细粉煤灰混凝土用外加剂泥应满足JTG/T F30-2014中3.6的规定。
矿物掺合料
超细粉煤灰混凝土用矿物掺合料应满足JTG/T F30-2014中3.2的规定。
6 超细粉煤灰混凝土的配合比
3
DB15/T 3707—2024
超细粉煤灰混凝土的配合比设计原则
6.1.1 超细粉煤灰混凝土的设计强度等级、强度保证率、耐久性、拌和物的工作性等要求，采用工程
实际使用的原材料进行设计，并按照 JGJ 55 进行超细粉煤灰混凝土配合比的设计，且超细粉煤灰影响
系数宜取上限值。
6.1.2 超细粉煤灰混凝土的配合比设计也可按照 JTG/T F30 中规定执行。
6.1.3 超细粉煤灰在混凝土中的掺加方法宜采用等量取代法，超细粉煤灰混凝土配合比设计宜按质量
法计算。
6.1.4 超细粉煤灰混凝土的设计龄期应根据实际承载时间确定，并宜采用 28 d 或 60 d 的设计龄期。
6.1.5 试验室进行超细粉煤灰混凝土配合比设计时，应采用搅拌机拌和，搅拌时间宜延长 30 s～60 s。
试验室确定的配合比应通过搅拌楼试拌检验后使用。
超细粉煤灰的掺量
超细粉煤灰在混凝土中的掺量应通过试验确定，掺量范围宜符合表 2 的规定。
表2 超细粉煤灰的最大掺量
混凝土种类 硅酸盐水泥 （P·I 42.5） 普通硅酸盐水泥 （P·O 42.5） 粉煤灰硅酸盐水泥 （P·F 42.5）
水胶比≤ 0.4 水胶比＞ 0.4 水胶比≤ 0.4 水胶比＞ 0.4 水胶比≤ 0.38 水胶比＞ 0.38
钢筋混凝土 40% 35% 35% 30% 25% 15%
素混凝土 65% 50% 35%
7 超细粉煤灰混凝土的施工
掺入混凝土中超细粉煤灰的称量允许偏差宜为±0.5%。材料的投放顺序为：水泥、超细粉煤灰、
其他矿物掺合料、水、外加剂、细集料、粗骨料。
超细粉煤灰混凝土拌和物应搅拌均匀，如超细粉煤灰掺量较高时，搅拌时间应根据搅拌机类型，
且宜在不掺加超细矿物料的混凝土的基础上延长 30 s～60 s，具体搅拌时间宜通过试拌确定。
超细粉煤灰混凝土浇筑时不得漏振或过振。振捣后的超细粉煤灰混凝土表面不应出现明显的粉煤
灰浮浆层。
超细粉煤灰混凝土浇筑完毕后，应及时进行保湿养护，养护时间不宜少于 28 d。超细粉煤灰混凝
土在低温条件下施工时应采取保温措施。当日平均气温 2 d～3 d 连续下降大于 6 ℃时，应加强超细粉
煤灰混凝土表面的保护。
超细粉煤灰混凝土负温施工时，应执行 JTG/T F30-2014 中 12.5 的规定。
8 超细粉煤灰混凝土的质量检验
原材料质量检验
超细粉煤灰进场检验应符合以下要求：
4
DB15/T 3707—2024
a) 进场超细粉煤灰的标识应包括超细粉煤灰的生产来源、出厂检验报告、生产方式、批次、数量、
生产厂名称和地址、出厂日期等；
b) 超细粉煤灰的取样频次宜以连续供应的 200 t 相同厂家、相同种类的超细粉煤灰为一批；不足
200 t 按一批计，超细粉煤灰质量按干灰（含水量不大于 1%）计；
c) 超细粉煤灰取样按 GB/T 12573 进行，取样应有代表性。散装超细粉煤灰可从运输工具、储灰
库或堆场中不同部位等量取 10 份样品；袋装超细粉煤灰从每批次中任取 10 袋等量取样，总
量至少 5 kg。试样应混合均匀，按四分法缩取出比试验量大一倍的试样；
d) 生产单位应按本规程的要求，按批次检验超细粉煤灰的质量，检验项目包括附录中的 32μm 方
孔筛筛余、（SiO2、Fe2O3、Al2O3）总质量分数、三氧化硫、游离氧化钙、氯离子、含水量等；
e) 超细粉煤灰的验收应按批进行。检验符合本文件检验要求时，判为验收合格。若其中任何一项
不符合要求时，允许在同一编号中重新取样，对不合格项进行加倍试验复检。复检结果均合格
时，判为检验合格；当仍有一组试验结果不符合要求时，判为检验不合格。
超细粉煤灰混凝土的质量检验
8.2.1 超细粉煤灰混凝土的质量检验项目应包括工作性（坍落度或扩展度）和强度。掺引气型外加剂
的超细粉煤灰混凝土应测定混凝土含气量，有耐久性或其他特殊要求时，还应测定耐久性或其他检验项
目。
8.2.2 现场施工中对超细粉煤灰混凝土的坍落度进行检验时，每 3 h 应至少测试 1 次，其测定值允许
偏差应符合表 3 的规定。
表3 坍落度允许偏差
单位为毫米
坍落度 坍落度≤40 40＜坍落度≤100 坍落度＞100
允许偏差 ±10 ±20 ±30
8.2.3 掺引气型外加剂的超细粉煤灰混凝土，每 3 h 应至少测定 1 次含气量，其测定值允许偏差为±
0.5%。
8.2.4 超细粉煤灰混凝土的强度检验与评定，应按照 GB/T 50107 的有关规定执行。超细粉煤灰混凝土
的耐久性检验和评定，应按国家现行有关标准的规定执行。
5
DB15/T 3707—2024
附 A A A
录
（规范性）
32μm 方孔筛筛余的测定方法
A.1 仪器
A.1.1 负压筛
负压筛由圆形筛框和筛网组成，筛网应符合GB/T 6005中 R10 32μm的要求，负压筛应附有透明筛
盖，筛盖与筛上口应有良好的密封性。
A.1.2 负压筛析仪
负压筛析仪应符合GB/T 1345的要求。
A.1.3 天平
最小分度值不大于0.01 g。
A.2 样品要求
超细粉煤灰样品应有代表性，样品取样办法按GB/T 12573进行。
A.3 试验步骤
A.3.1 负压筛应保持清洁和干燥，筛析试验前应把负压筛放在筛座上，盖上筛盖，接通电源，检查控
制系统，调节负压至6000 Pa～7000 Pa范围内。
A.3.2 称取试样10 g，精确至0.01 g，置于洁净的负压筛中，放在筛座上，盖上筛盖，接通电源，开
动筛析仪连续筛析3 min，在此期间如有试样附着在筛盖上，可轻轻地敲击筛盖使试样落下。筛毕，用
天平称量全部筛余物。
A.4 结果计算
超细粉煤灰筛余百分数按照以下公式计算：
F=R/W×100…………………………………………….（A.1）
式中：
F——超细粉煤灰的筛余百分数，%；
R——超细粉煤灰筛余物的质量，单位为克（g）；
W——超细粉煤灰试样的质量，单位为克（g）。
结果精确至0.1%。
A.5 负压筛的标定
负压筛每使用100次后需重新标定，标定方法按以下操作进行：以符合GB/T 6005中 R10 32μm技术
要求的32μm方孔筛为标准筛，以样品分别在标准筛和试验筛上筛余结果的比值为判定依据，当比值在
0.80～1.20范围内时，试验筛可继续使用，当比值超出0.80～1.20范围时，试验筛应予淘汰。比值可作
为结果修正系数。
6
DB15/T 3707—2024
A.6 筛余结果的修正
以试验筛的筛余结果乘以A.5中的结果修正系数，即为最终结果。
7
