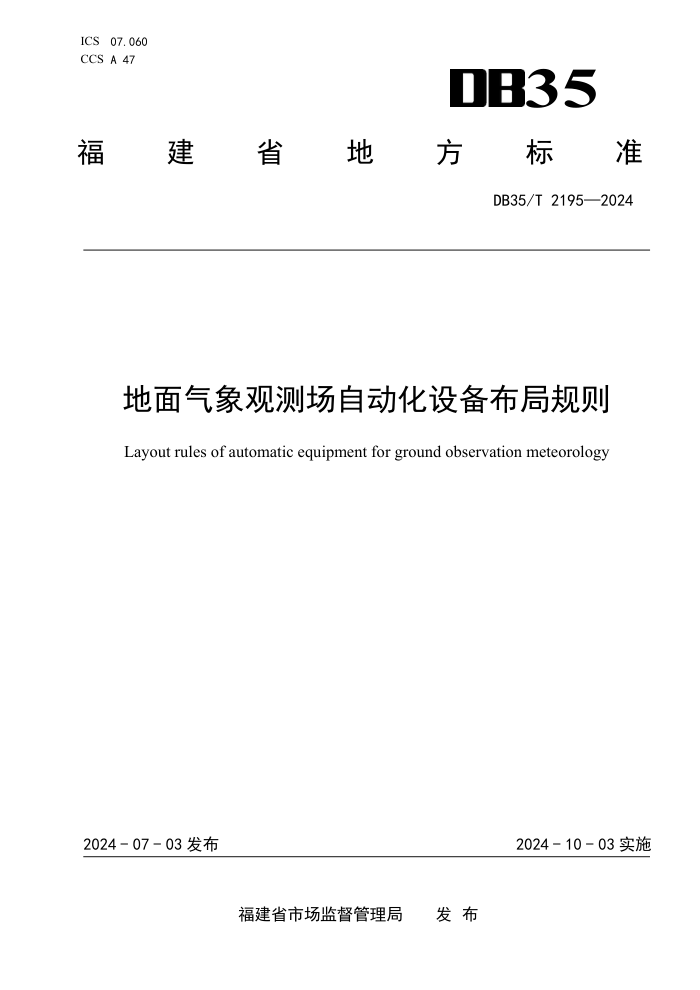

ICS 07.060 35
CCS A 47
福
建 省 地 方 标 准
DB35/T 2195—2024
地面气象观测场自动化设备布局规则
Layout rules of automatic equipment for ground observation meteorology
2024 - 07 - 03 发布
2024 - 10 - 03 实施
福建省市场监督管理局 发 布
DB35/T 2195—2024
目
次
前言 .................................................................................. II
1 范围 ................................................................................ 1
2 规范性引用文件 ...................................................................... 1
3 术语和定义 .......................................................................... 1
4 观测场类别 .......................................................................... 1
5 场地环境要求 ........................................................................ 2
6 设备布局要求 ........................................................................ 3
附录 A（规范性） 观测场设备布局 ........................................................5
参考文献 .............................................................................. 10
I
DB35/T 2195—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则
起草。
第1部分：标准化文件的结构和起草规则》的规定
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由福建省气象标准委员会（SAFJ/TC 17）提出并归口。
本文件起草单位：福建省大气探测技术保障中心、福建省华云气象服务有限公司。
本文件主要起草人：于子敏、尤竞飞、伍翥嵘、林伟刚、李睿、常奋华、陈斌源、陈赛、丘祖京、
陈璐艳、王帅。
II
DB35/T 2195—2024
地面气象观测场自动化设备布局规则
1
范围
本文件规定了地面气象观测场的类别、环境条件要求和设备布局要求。
本文件适用于地面气象观测场自动化设备布局。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 31162—2014
地面气象观测场（室）防雷技术规范
GB 31221—2014
气象探测环境保护规范
地面气象观测站
3
术语和定义
下列术语和定义适用于本文件。
地面气象观测场
meteorological observation field
观测场
用于安置地面气象观测仪器和设施进行气象观测的专用场地。
[来源：GB 31221—2014，2.7]
自动气象站
automatic meteorological station
一种能自动地观测、存储和传输地面气象观测数据的设备。
[来源：GB/T 35221—2017，3.3]
4
观测场类别
根据观测任务级别，将观测场划分为：
a)
大型观测场：包含Ⅰ型、Ⅱ型和Ⅲ型；
b)
小型观测场：包含Ⅰ型、Ⅱ型和Ⅲ型；
c)
特定观测场。
不同类别观测场规格、观测要素及应用场景见表 1。
1
DB35/T 2195—2024
表 1
观测场规格、观测要素及应用场景
序号 分类 规格 观测要素 应用场景
1 大型观测场Ⅰ型 25 m（东西）×25 m（南北） 包含但不限于：温度、湿度、风向、 风速、雨量、气压、能见度、降水 现象、日照、草温、浅层地温、深 层地温、蒸发、称重降水、酸雨、 天气现象智能观测仪、雷电、辐射 （仅适用于II型） 国家基准气象站、国家基本气 象站、国家气象观测站
2 大型观测场Ⅱ型 25 m（东西）×35 m（南北） 安装辐射的国家基准气象站
3 大型观测场Ⅲ型 16 m（东西）×20 m（南北） 国家基本气象站、国家气象观 测站
4 小型观测场Ⅰ型 10 m（东西）×10 m（南北） 包含但不限于：温度、湿度、风向、 风速、雨量、气压、能见度、天气 现象、浅层地温 国家气象观测站、区域自动气 象站
5 小型观测场Ⅱ型 4 m（东西）×8 m（南北） 包含但不限于：温度、湿度、风向、 风速、雨量、气压 区域自动气象站
6 小型观测场Ⅲ型 4 m（东西）×6 m（南北） 包含但不限于：温度、湿度、雨量 区域自动气象站
7 特定观测场 根据实际情况确定 根据实际情况确定 高山、海岛、交通、浮标、石 油平台、潮位、船舶、灯塔等
5
场地环境要求
周边环境
观测场周边环境应符合GB 31221—2014第3章的要求。
内部环境
5.2.1
方位
观测场方位宜正南正北。若条件受限可根据实际情况确定方位。
5.2.2
下垫面
观测场下垫面应保持平整且均匀草层（不长草的观测场例外），草高不应超过20 cm。观测场内不
应种植作物。
5.2.3
围栏
观测场围栏应符合以下要求：
a)
观测场四周宜设置围栏,宜采用不锈钢、塑钢及木质材料，不应采用强反光材料；
b)
围栏门宜位于观测场北侧，围栏高度不高于 1.2 m；
c)
未设置围栏的，观测场四周应设置明显固定标志物，以示边界。
5.2.4
标识
观测场标识应符合以下要求：
a)
观测场宜设置观测站点标识牌，安装在围栏门的两侧位置。标识牌应显示站点名称、站点类
型、站点地址、经纬度（精确到秒）、海拔高度（精确到米）等信息；
2
DB35/T 2195—2024
b)
安装铁塔的站点应增加安全警示标识；
c)
观测场宜在正中央设置中心标志，特殊或保密站点除外。标志应包含南北标志、经纬度（精
确到秒）和海拔高度（精确到米）等信息。
5.2.5
道路
观测场内宜铺设0.3 m～0.5 m宽的小路，要求平直、结实、美观、耐用，不应影响观测，便于维护。
5.2.6
线缆铺设
观测场内线缆铺设应符合以下要求：
a)
观测场内道路下方宜修建电缆沟或埋设电缆管，电缆沟（管）应做到防水、防鼠；
b)
电缆沟（管）宜分开铺设信号线和电源线。
5.2.7
防雷
观测场所防雷应符合GB/T 31162—2014中第6章、第7章和第8章的规定。
6 设备布局要求
6.1 总体要求
6.1.1 观测场设备布局应遵循互不干扰原则。
6.1.2 设备应按照北高南低分布，高的设备布设在北边，低的设备布设在南面。
6.1.3 设备应沿东西成行、南北成列。
6.1.4 建设双套设备的观测场，东西方向上，主用设备宜布设在备用设备的东面；南北方向上，主用
设备宜布设在备用设备的北面。
6.1.5 若有辐射设备，应布设在观测场最南面。设备感应面不受任何障碍物影响。
6.2 大型观测场设备布局要求
6.2.1 大型观测场采用双套设备布局，分别为：现用站 A 和备用站 B；若建设任务中只有 1 套设备，
应采用现用站 A 布局。
6.2.2
大型观测场设备东西间隔应不小于 4 m，南北间隔应不小于 3 m，仪器距观测场边缘护栏应不小
于 3 m。
6.2.3
大型观测场Ⅰ型的设备应按照五排四列布局应与附录 A 中图 A.1 相符合，具体要求如下：
a)
第一排应布设降水现象仪、能见度观测仪 B、能见度观测仪 A、风观测仪 B、风观测仪 A 和主
采集器，可布设配电箱；
b)
第二排应布设天气现象视频智能观测仪、百叶箱（温湿度观测仪 B/A）；
c)
第三排应布设雨量传感器 B、雨量传感器 I、雨量传感器 II、雨量传感器 II，可布设称重雨
量观测仪、蒸发传感器和闪电定位仪；
d)
第四排可布设蒸发观测仪、人工观测雨量筒和酸雨自动观测仪；
e)
第五排应布设草温 B/A、地面和浅层地温 B/A、日照观测仪、地温分采集器，可布设深层地温
B/A。
6.2.4
大型观测场Ⅱ型设备应按照七排四列布局应与附录 A 中图 A.2 相符合,具体要求如下：
3
DB35/T 2195—2024
a)
第一排应布设降水现象仪、能见度观测仪 B、能见度观测 A、风观测仪 B、风观测仪 A 和主采
集器；
b)
第二排应布设天气现象智能观测仪、百叶箱（温湿度观测仪 B/A）；
c)
第三排应布设雨量传感器 B、雨量传感器 I、雨量传感器 II、雨量传感器 III，可布设称重降
水观测仪、蒸发传感器和闪电定位仪；
d)
第四排可布设蒸发观测仪、人工观测雨量筒和酸雨自动观测仪；
e)
第五排应布设草温 B/A、地面和浅层地温 B/A、日照观测仪，可布设深层地温 B/A；
f)
第六排应布设总辐射 B 和大气长波 B、总辐射 A 和大气长波 A；
g)
第七排应布设地面长波 B 和反射辐射 B、地面长波 A 和反射辐射 A。
6.2.5
大型观测场 III 型设备应按照五排三列布局应与附录 A 中图 A.3 相符合，具体要求如下：
a)
第一排应布设降水现象仪、能见度观测仪 A、风观测仪 B、风观测仪 A 和主采集器；
b)
第二排应布天气现象智能观测仪、能见度观测仪 B、百叶箱（温湿度观测仪 B/A）；
c)
第三排应布设雨量传感器 B、雨量传感器 I、雨量传感器 II、雨量传感器 III，可布设蒸发传
感器和称重降水观测仪；
d)
第四排可布设蒸发观测仪、人工观测雨量筒和闪电定位仪；
e)
第五排应布设草温 B/A、地面和浅层地温 B/A、日照观测仪和地温分采集器，可布设深层地温
B/A。
6.3 小型观测场布局要求
6.3.1 小型观测场设备东西间隔应不小于 2 m，南北间隔应不小于 2 m，仪器距离围栏应不小于 1 m。
6.3.2 小型观测场Ⅰ型设备应按照三排三列布局应与附录 A 中图 A.4 相符合，具体要求如下：
a) 第一排应布设能见度观测仪和风观测仪；
b) 第二排应布设百叶箱（温湿度观测仪），可布设天气现象观测仪；
c) 第三排应布设雨量观测仪，可布设地面和浅层地温。
6.3.3 小型观测场Ⅱ型设备应按照三排一列布局应与附录 A 中图 A.5 相符合，具体要求如下：
a) 第一排应布设风观测仪；
b) 第二排应布设百叶箱（温湿度观测仪）；
c) 第三排应布设雨量观测仪。
6.3.4 小型观测场Ⅱ型和Ⅲ型设备应按照三排一列布局应与附录 A 中图 A.6 相符合，具体要求如下：
a) 第一排应布设百叶箱（温湿度观测仪）；
b) 第二排应布设雨量观测仪。
6.4 特定观测场布局要求
6.4.1 高山、海岛、交通、浮标、潮位、船舶、石油平台、灯塔等特定观测需求的观测场，可根据实
际情况，按照北高南低、沿东西成行、沿南北成列的要求进行布局，设备之间尽可能减少相互干扰。
6.4.2
风观测仪宜安装在平台四周空旷无遮挡北面的位置。
6.4.3
雨量观测仪宜安装在平台最南面位置。
6.4.4
温湿度观测仪应安装平台百叶箱或防辐射罩内。
6.4.5
能见度观测仪宜安装在平台空旷无遮挡北面位置。
6.4.6
气压观测仪应安装在平台自动气象站机箱内。
4
DB35/T 2195—2024
附 录 A
（规范性）
观测场设备布局
大型观测场I型设备布局见图A.1。
图 A.1 大型观测场 I 型设备布局图
5
DB35/T 2195—2024
大型观测场II型设备布局图见图A.2。
图 A.2 大型观测场 II 型设备布局图
6
DB35/T 2195—2024
大型观测Ⅲ型设备布局见图A.3。
图 A.3 大型观测场Ⅲ型设备布局图
7
DB35/T 2195—2024
小型观测场I型设备布局见图A.4。
图 A.4 小型观测场 I 型设备布局图
8
DB35/T 2195—2024
小型观测场II型设备布局见图A.5。
图 A.5 小型观测场 II 型设备布局图
小型观测场Ⅲ型设备布局见图A.6。
图 A.6 小型观测场Ⅲ型设备布局
9
DB35/T 2195—2024
参 考 文 献
GB/T 33694—2017
自动气象站观测规范
[2]
[3]
GB/T 35221—2017 地面气象观测规范 总则
GB/T 35237—2017 地面气象观测规范 自动观测
[1]
