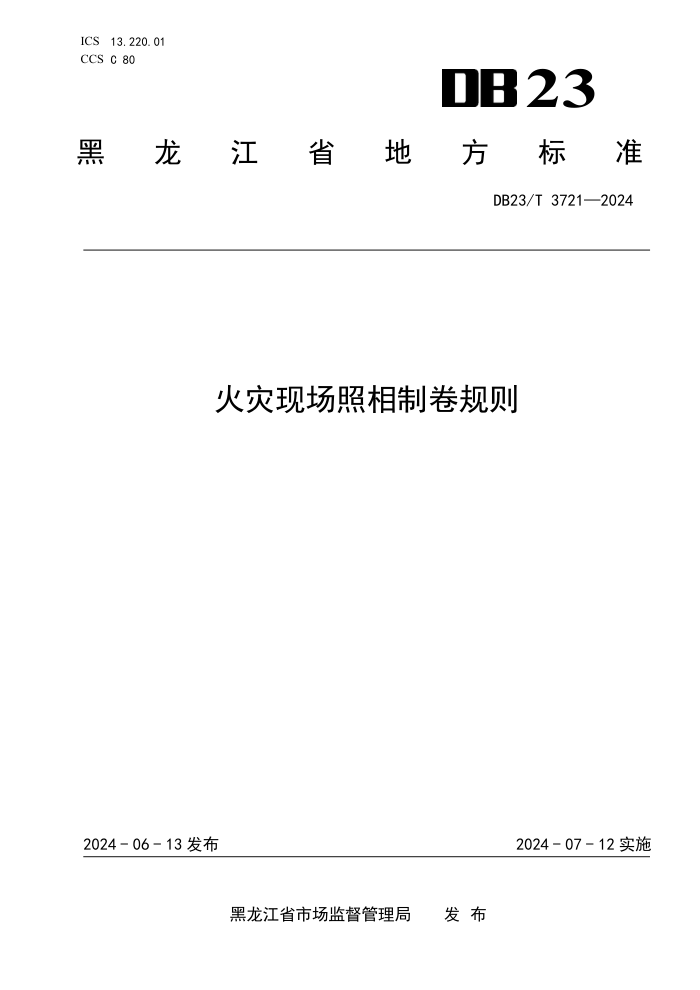

ICS 13.220.01 23
CCS C 80
黑
龙 江 省 地 方 标 准
DB23/T 3721—2024
火灾现场照相制卷规则
2024 - 06 - 13 发布
2024 - 07 - 12 实施
黑龙江省市场监督管理局 发 布
DB23/T 3721—2024
目
次
前言 .................................................................................. II
1 范围 ................................................................................ 1
2 规范性引用文件 ...................................................................... 1
3 术语和定义 .......................................................................... 1
4 总则 ................................................................................ 1
5 一般要求 ............................................................................ 1
6 首页制作 ............................................................................ 2
7 照片编排 ............................................................................ 2
8 打印装订 ............................................................................ 5
9 归档 ................................................................................ 5
附录 A（资料性） 首页样式 ..............................................................6
附录 B（资料性） 正文相纸样式 ..........................................................7
参考文献 ............................................................................... 8
I
DB23/T 3721—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则
起草。
第1部分：标准化文件的结构和起草规则》的规定
本文件的某些部分可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由黑龙江省消防救援总队提出并归口。
本文件起草单位：黑龙江省消防救援总队。
本文件主要起草人：昌新文、曹兴君、刘宇峥、邹金鹏、倪文磊、刘明、刘建英、申羽彤、丛龙海、
李德超。
II
DB23/T 3721—2024
火灾现场照相制卷规则
1
范围
本文件规定了火灾现场照相制卷的总则、一般要求、首页制作、照片编排、打印装订和归档要求。
本文件适用于黑龙江省消防救援机构按照一般程序调查的火灾事故现场照片卷制作。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 5907.4—2015 消防词汇 第4部分：火灾调查
XF/T 812—2008 火灾原因调查指南
XF/T 1034—2012 火灾事故调查案卷制作
3
术语和定义
GB/T 5907.4和XF/T 812界定的以及下列术语和定义适用于本文件。
火灾现场
发生火灾的区域和留有与火灾原因有关的痕迹、物证的场所。
[来源：GB/T 5907.4—2015,2.1.11]
火灾现场照相
运用照相技术，按照火灾调查工作的要求和现场勘验的规定，用拍照的方式记录火灾现场的一切有
关事物。
[来源：XF/T 812—2008,3.19]
火灾现场照片编排
将火灾现场照片按照一定逻辑顺序组合在一起，系统、完整地再现火灾现场情况，包括火灾概貌、
起火部位和起火点、火灾破坏程度、痕迹物证所在部位及特征等。
4
总则
火灾事故调查案卷应符合 XF/T 1034—2012 的要求，一般程序火灾事故调查案卷应制作火灾现场
照片卷。
火灾现场照片编排应遵循直观、简明、客观、连续的原则。
5
一般要求
火灾现场照相制卷包括首页、正文。
1
DB23/T 3721—2024
a)
火灾现场照片卷首页包含以下内容：火灾名称、照片拍摄时间、照片数量、拍摄人姓名、制
作人姓名、审核人姓名、制卷日期等；
b)
火灾现场照片卷正文包含以下内容：照片、标引线、符号、代号、文字说明等。
火灾现场照片卷内照片类型包括但不限于：
a)
现场拍摄的与火灾有关的照片；
b)
从现场提取的痕迹物证经过技术处理后拍摄的照片；
c)
翻拍、扫描的文件或图纸；
d)
利用视频、图像采集技术、现场复原技术获取的视频、图像的截图或在显示屏上拍摄的照片；
e)
电子地图、街景地图等截图；
f)
电子数据的照片或显示屏截图。
火灾现场照片卷制作完成后应进行审核，审核人为现场勘验负责人；审核人员和制作人员不得为
同一人。
6
首页制作
首页样式见附录 A。
首页内容填写符合以下要求：
a)
照片拍摄时间为照片卷内所有照片的拍摄时间段，自首日至结束日；
b)
拍摄人、制作人、审核人签署姓名；
c)
制卷日期为照片卷制作完成时间；
d)
“火灾现场照片”使用二号宋体加粗，其他内容使用三号宋体。
7
照片编排
编排设计
7.1.1
编排设计应根据火灾发生、发展过程和调查结论进行。
7.1.2
入卷照片包括现场方位照片、现场概貌照片、重点部位照片、细目照片，每个部分可以自成一
个段落，每个段落可以选择不同的编排方法。
照片筛选
照片筛选原则包括但不限于：
a)
比较画面质量，择优选用；
b)
主题内容相同或相近时，应选取其中一张；
c)
选取反映现场情况、证明痕迹体系、体现重要物证的照片；
d)
选取反映提取、指认等行为的照片；
e)
能够体现连续性、逻辑性，形成证据链。
照片质量
7.3.1
照片质量应符合以下要求：
a)
主题内容清晰，层次丰富，有较大的景深范围；
b)
痕迹物证照片按原始比例制作；
c)
除检验鉴定需要增强或降低照片的反差外，照片反差适中；
2
DB23/T 3721—2024
d)
除检验鉴定需要调整照片的色差外，照片的色彩校正接近实际颜色；
e)
拼接照片衔接部位的放大倍率、密度、反差、影调、色调一致，拼接线避开画面重要部位；
f)
照片不应留白边或裁切花边。
7.3.2
照片的规格尺寸依照片内容而定，应符合以下要求：
a)
照片的形状一般以横幅矩形为主，竖幅矩形不宜过多，横幅、竖幅照片不宜放在同一页面中；
b)
照片的长宽比例以 3:2 或 13:9 为宜，可根据需要自定义裁剪；
c)
照片的尺寸一般为 150 mm×100 mm 或 130 mm×90 mm，边长误差控制在±3 mm，也可根据需
要确定。
版面布局
7.4.1
版面设计应严肃、整洁、灵活多样，照片排列应疏密适当。
7.4.2
单页相纸的图文区为 156 mm×225 mm，上白边（天头）为 37 mm±1 mm，下白边（地脚）为 35
mm±1 mm，左白边（订口）为 28 mm±1 mm，右白边（翻口）为 26 mm±1 mm。
7.4.3
单页相纸图文区内宜布置两幅照片，照片（包括文字说明）上顶图文区天头，下至图文区地脚。
单幅照片应布置在图文区中心部位。
7.4.4
除拼接照片外，照片不占用左右白边或横跨页面。
7.4.5
画幅尺寸相同的照片在同一版面上横向平列时上下两边平齐，竖向并列时左右两边平齐。
组合编排
7.5.1
照片应进行编排，宜使用火灾调查照片编辑专用软件。
7.5.2
照片的组合编排应与火灾现场勘验笔录相互印证，能清楚反映以下内容：
a)
火灾发生地点；
b)
烧毁的主要物品；
c)
起火部位(点)；
d)
起火原因；
e)
烟熏、炭化等痕迹物证的位置与特征；
f)
人员死亡、受伤状况。
7.5.3
编排方法应根据现场情况和照片数量决定，具体要求如下：
a)
现场简单，照片数量较少的，可按方位、概貌、重点部位的顺序，穿插细目照片编排；
b)
现场复杂，照片数量较多的，可按方位、概貌、重点部位、细目照片进行分类，每类照片宜
放置在同一个版面上编排；
c)
现场范围大或涉及单位多的，可按照不同的范围或单位分成段落，每个段落依照照片内容顺
序进行编排；
d)
证明起火部位（点）和起火原因的照片编排要体现建筑（场所）和证据的关联性。
7.5.4
展现建筑（场所）外部情况时，可采用方位四向法编排：
a)
将火灾现场方位的航拍俯视照片作为中心照片置于中部；
b)
将起火建筑（场所）东、南、西、北的环境照片分别作标引线与中心照片相连；
c)
可将单位名称、门牌号码等能反映建筑（场所）具体位置的照片与方位俯视照片一并放置。
7.5.5
展现房间、区域不同侧面的整体烧损情况时，可采用立面四面法编排：
a)
将两张分别包含建筑（场所）两个立面的照片作为中心照片并排置于中部；
b)
将起火建筑（场所）东、南、西、北 4 个立面照片分别作标引线与中心照片相连。
7.5.6
全方位展现独立房间、区域或者痕迹物证特征时，可采用成组法编排：
a)
将展现不同角度现场或痕迹物证的同景别照片编为一组；
3
DB23/T 3721—2024
b)
可将 2 张成组相向拍摄、3 张成组三向拍摄、4 张成组多向拍摄的照片编为一组；
c)
可将火灾现场方位图或平面图加入编排，并通过标引线说明拍摄对象的位置。
7.5.7
展现重点部位的痕迹物证时，可采用 1 托 N 法编排：
a)
将重点部位的整体效果照片作为中心照片；
b)
将需要突出展现的局部痕迹物证照片分别通过标引线与中心照片相连；
c)
局部痕迹物证照片包括痕迹物证细目照片、物证提取照片、指认辨认照片等。
7.5.8
痕迹物证体积较小、轮廓不清晰或在环境中所处的位置较隐蔽时，可采用渐近法编排：
a)
使用由远及近不同景别的照片渐近展示；
b)
使用微小物证显示仪、内窥镜、X 光机、热成像仪等特殊设备拍摄痕迹物证细目照片与远景、
近景照片渐近展示。
7.5.9
不同的编排方法可以灵活组合、叠加使用。
标引线
7.6.1
相关联照片组合在同一或者相邻版面时，可使用标引线表达相互间内容与位置关系。
7.6.2
使用标引线符合以下要求：
a)
使用连续的单线条，线条宽度不宜超过 0.8 mm；
b)
与相纸边缘平行，必要时可以用折线，折线为直角，一条标引线的折角不超过两处；
c)
线端指向准确，离标引位置不宜过远；
d)
不应将线端画在较小的标引对象上；
e)
不应相互交叉，不应穿越照片；
f)
颜色以红色或黑色为宜，用色种类不宜过多，当标引线通过与线条颜色相同或相近的照片影
像部位时，应使用易于辨别的颜色；
g)
一条标引线不可使用多种颜色。
符号、代号
7.7.1
可使用符号、代号在照片上标示重点部位、痕迹物证的具体位置，现场方位、概貌照片的坐标
方向以及建筑、痕迹、物品的编号。
7.7.2
常用的符号、代号有：
a)
标示位置的，如×、△、○、☆、※等；
b)
标示方向的，如→、←、↑、↓等；
c)
标示编号的，如①、②、③、④等。
7.7.3
使用符号、代号符合以下要求：
a)
清晰、醒目，种类不宜繁多，前后统一；
b)
使用红色、黑色或白色；
c)
线条宽度不大于 0.5 mm，符号、代号长度不大于 5 mm；
d)
照片需要标示的符号、代号较多或不宜在照片上标示时，使用标引线引至照片以外的图文区
标示。
文字说明
7.8.1
每张照片均应附文字说明，载明照片题名、照片编号、拍摄方向、拍摄人、拍摄时间；根据需
要载明拍摄位置、拍摄天气和光线条件等；使用特殊设备拍摄的照片宜说明拍摄设备名称、参数等。
7.8.2
使用符号、代号进行标示时，应对符号、代号所示内容附注文字说明。
7.8.3
用相向、多向、十字交叉等方法拍摄和通过特殊技术手段拍摄的照片，宜对拍摄方法、技术手
4
DB23/T 3721—2024
段附注简要文字说明。
7.8.4 划分段落层次的照片，根据需要在段落前附以概括内容的标题性文字说明。
7.8.5 文字说明符合以下要求：
a) 内容通俗简练、严密准确，术语与相关专业的规范术语一致；
b) 数字采用阿拉伯数字，有小数时使用小数，不宜使用分数；
c) 计量单位使用法定计量单位，并使用法定的符号或代号；
d) 不应使用“同上”或者“同左”等用语；
e) 字体使用五号宋体，附在照片下方居中位置。
8 打印装订
纸张要求
8.1.1
首页可以采用普通纸张打印，幅面尺寸与国家机关公文用纸标准一致，规格为 A4 型 210 mm×
297 mm。
8.1.2
正文应采用 130 g/m
2～280 g/m
2的白色相纸打印。
8.1.3
正文相纸可以在翻口连续折页，折叠采用扇形折，页数以 4 页为宜，上下两边不应折页。正页
左边缘要预留合适的装订宽度，折页幅面长度应与正页一致，宽度为 182 mm。正文相纸样式见附录 B。
打印设备
照片卷使用彩色打印机打印，喷墨打印机不应低于6色。
装订要求
8.3.1
照片卷可以作为火灾调查案卷的一部分和其他材料一并装订，也可以单独装订成卷。
8.3.2
装订时要根据折叠厚度，在订口一侧加适当厚度的衬条。
8.3.3
装订时采取右齐、下齐、三孔双线、左侧装订的方法。
8.3.4
照片卷厚度不宜超过 20 mm，可按内容分卷装订。
8.3.5
照片卷应牢固、整齐、清洁、平展。
9
归档
火灾现场照片卷的归档保管要求与火灾调查案卷一致。
编排完成的火灾现场电子照片应制作光盘或使用其他可靠介质存储，一份入卷、一份作为电子物
证保管。
筛选的火灾现场原始照片使用可靠介质随同火灾现场照片卷一并归档保管。
5
DB23/T 3721—2024
附 A A A
录
（资料性）
首页样式
首页样式如下：
火灾现场照片
火灾名称：
拍摄时间： 年 月 日至 年 月 日
照片数量： 张
拍摄人（签名）：
制作人（签名）：
审核人（签名）：
年 月 日
6
DB23/T 3721—2024
附 B B B
录
（资料性）
正文相纸样式
正文相纸样式如下：
7
DB23/T 3721—2024
参 考 文 献
[1] GB/T 29351—2012 法庭科学照相制卷质量要求
[2] 《火灾调查专业技能》（新华出版社 2022年5月出版）
8
