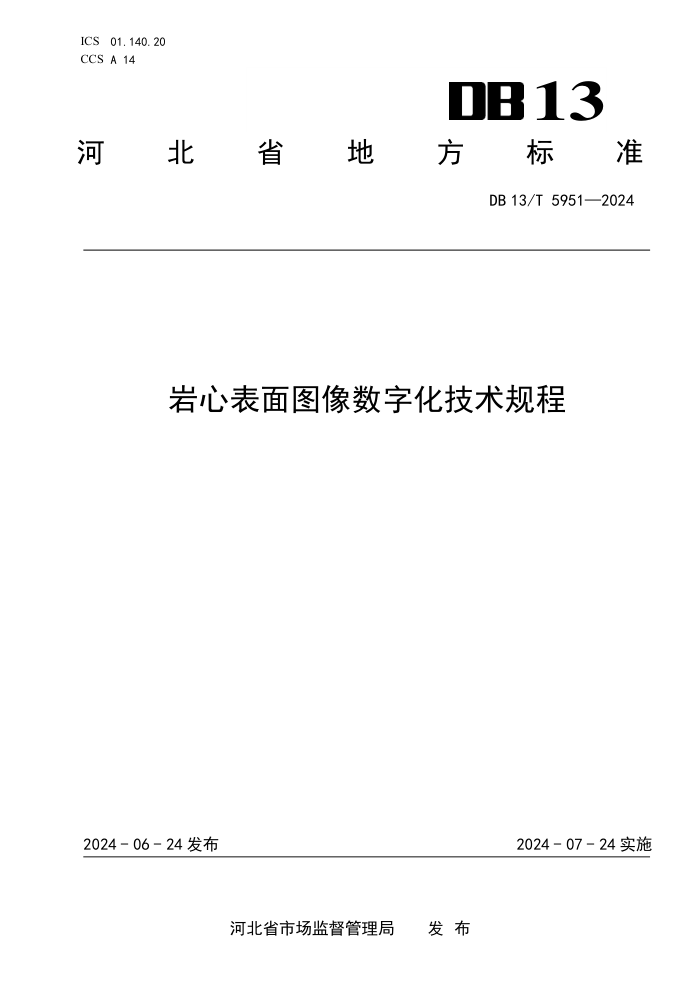

ICS 01.140.20
CCS A 14 13
河
北 省 地 方 标 准
DB 13/T 5951—2024
岩心表面图像数字化技术规程
2024 - 06 - 24 发布
2024 - 07 - 24 实施
河北省市场监督管理局 发 布
DB 13/T 5951—2024
目
次
前言 ................................................................................ II
1 范围 .............................................................................. 1
2 规范性引用文件 .................................................................... 1
3 术语和定义 ........................................................................ 1
4 工作流程 .......................................................................... 1
5 准备工作 .......................................................................... 2
设备准备 ...................................................................... 2
场地准备 ...................................................................... 2
人员准备 ...................................................................... 2
岩心准备 ...................................................................... 2
6 岩心表面图像扫描/拍摄 ............................................................. 3
岩心表面图像扫描 .............................................................. 3
岩心表面图像拍摄 .............................................................. 3
7 图像处理 .......................................................................... 3
图像处理内容 .................................................................. 3
扫描/拍摄图像处理 ............................................................. 4
图像参数调整 .................................................................. 4
填写记录表 .................................................................... 4
8 资料整理 .......................................................................... 4
岩心图像数据整理 .............................................................. 4
岩心记录表整理 ................................................................ 4
9 质量检查 .......................................................................... 4
总体要求 ...................................................................... 5
图像质量检查 .................................................................. 5
资料完整性检查 ................................................................ 5
命名规范性检查 ................................................................ 5
10 资料归档与备份 ................................................................... 5
资料归档 ..................................................................... 5
资料备份 ..................................................................... 5
附录 A（规范性） 岩心表面图像扫描记录表 ............................................. 6
附录 B（规范性） 岩心表面图像拍摄记录表 ............................................. 8
附录 C（规范性） 质量检查记录表 ..................................................... 9
附录 D（规范性） 岩心表面图像扫描/拍摄工作总结记录表 ............................... 10
I
DB 13/T 5951—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规
定起草。
本文件由河北省自然资源厅提出并归口。
本文件起草单位：河北省自然资源档案馆、河北省地质矿产勘查开发局第六地质大队、河北省
地质矿产勘查开发局第四地质大队、河北省地质矿产勘查开发局第九地质大队、河北省地质矿产勘
查开发局第三地质大队。
本文件主要起草人：石少坚、郧晓光、王新广、孟柯柯、王倩倩、赵国琴、王瑞光、李立华、王
晓东、耿印、王红、郑岩、刘月东、梁永生。
II
DB 13/T 5951—2024
岩心表面图像数字化技术规程
1 范围
本文件确立了岩心表面图像数字化的流程，规定了岩心表面图像数字化的操作步骤及要求，描
述了岩心表面图像数字化过程中的追溯记录。
本文件适用于本省馆藏岩心的表面图像数字化工作。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用
文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）
适用于本文件。
GB/T 9151 钻探工程术语
DA/T 72 岩心档案管理规范
DZ/T 0078 固体矿产勘查原始地质编录规程
3 术语和定义
GB/T 9151界定的以及下列术语和定义适用于本文件。
岩心表面图像数字化 core surface image digitalization
利用数码拍摄设备或台式图像扫描设备，采集岩心表面图像信息的方法。包含岩心表面图像扫
描和岩心表面图像拍摄。
岩心表面图像扫描 core surface image scanning
利用台式岩心扫描仪，通过机械传动装置上的图像传感器，连续采集岩心表面图像信息的过程。
根据扫描方式的不同，包含平动图像扫描和滚动图像扫描。
平动图像扫描 translation image scanning
利用台式岩心扫描仪上图像传感器的水平移动，连续采集岩心表面图像信息的工作过程。
滚动图像扫描 rolling image scanning
利用台式岩心扫描仪的图像传感器，通过岩心在传动滚轴上围绕中轴线匀速转动，连续采集圆
柱状岩心全部侧表面图像信息的工作过程。
岩心表面图像拍摄 core surface image photography
利用数码拍摄设备，采集岩心表面图像信息的工作过程。
4 工作流程
岩心表面图像数字化业务流程见图1。
1
DB 13/T 5951—2024
图1 岩心表面图像数字化业务流程图
5 准备工作
设备准备
5.1.1 岩心表面图像扫描设备主要包括台式岩心扫描仪、计算机、叉车、岩心整理台等。台式岩心
扫描仪最高扫描分辨率不低于 500DPI。
5.1.2 岩心表面图像拍摄设备主要包括数字化拍摄设备、计算机、岩心整理台等。图像拍摄设备分
辨率不低于 96DPI。
5.1.3 开展工作前，确保各仪器设备能够正常运行。
场地准备
5.2.1 岩心表面图像扫描的场地面积不小于 20 平方米，光线能够满足扫描需求。温度应控制在
10℃～35℃之间，相对湿度控制在 20%～80%%之间。扫描设备应放置平稳、固定。
5.2.2 岩心表面图像拍摄的场地面积不小于 10 平方米，光线能够满足拍摄需求。同一个钻孔岩心
进行图像拍摄应处在相似光学环境中。拍摄仪器应放置平稳、固定。
人员准备
5.3.1 工作人员应接受培训，严格遵守操作规程，能够保障设备和人身安全。
5.3.2 工作人员需具备独立操作仪器设备的能力。
岩心准备
岩心整理应按照DA/T 72第5章第2节要求执行，并满足以下要求：
a) 岩心中轴线需保持在一条直线，岩心接口拼接完整。如部分岩心缺失，应在缺失部位补上
长度相同的木条或泡沫条，并标注相应的深度；
2
DB 13/T 5951—2024
b) 岩心有重要地质现象的一侧朝上摆放；
c) 岩心牌和回次牌在标记好后取出，待扫描完后放回原位；
d) 岩心各回次长度应与记录长度基本一致，上表面大致平整。
6 岩心表面图像扫描/拍摄
岩心表面图像扫描
6.1.1 扫描方式选择
所有岩心均应进行平动图像扫描；完整的圆柱形岩心还可进行滚动图像扫描。
6.1.2 仪器预热
台式岩心扫描仪启动后预热，待仪器性能和光源稳定后开始扫描。
6.1.3 仪器参数
根据岩心的颜色、光泽等合理设定扫描仪器参数，图像分辨率不低于400DPI。对于具有重要地
质特征的岩心，应适当调高分辨率。
设定参数后，进行岩心表面图像预扫描，并对扫描结果进行观察，能够清晰、真实反映岩心主
要地质特征时，方可开展正式扫描。
6.1.4 扫描流程
6.1.4.1 岩心表面图像平动扫描操作流程：
a) 将整理好的岩心箱放置到扫描平台上，确保岩心箱长边与摄像头行进方向平行；
b) 通过自动对焦或手动对焦，确保镜头焦点位于岩心上表面；
c) 启动扫描仪，开始扫描工作。如岩心箱尺寸超过扫描设备最大可扫描范围，可采用多次扫
描方式。
6.1.4.2 岩心表面图像滚动扫描操作流程：
a) 将圆柱状岩心放置于胶辊之间，根据岩心直径，调整两个胶辊的距离，使岩心能够围绕中
轴线匀速旋转；
b) 通过自动对焦或手动对焦，确保焦点位于岩心上表面；
c) 启动扫描仪，开始滚动扫描。若待扫描岩心超过扫描范围时，可采用逐段扫描方式进行图
像拼接。
岩心表面图像拍摄
6.2.1 设备参数
根据岩心的颜色、光泽等，合理调整拍摄设备参数，图像分辨率不低于96DPI。确保岩心图像在
整个视域内的占比在90%以上。设定参数后，进行岩心预拍摄，图像质量达到要求后，方可开展正式
拍摄。
6.2.2 扫描流程
进行岩心图像拍摄时，应符合DZ/T 0078第9章第4节第3条要求，并遵循以下操作流程：
a) 使用台架将拍摄设备固定在岩心箱正上方，减少人为抖动对图像采集质量的影响；
b) 按照岩心箱由浅至深的顺序进行依次拍摄，每箱岩心拍摄一张照片；
c) 每个岩心箱任一角放置一张卡片，卡片长宽为 10 cm×5 cm，内写明矿区及钻孔编号、岩心
箱号和起止孔深。
7 图像处理
图像处理内容
图像处理内容主要包括图像处理、图像参数调整和填写记录表等工作。
3
DB 13/T 5951—2024
扫描/拍摄图像处理
7.2.1 平动扫描图像处理
平动扫描图像完成后，需要对原始图像按照回次进行裁剪，使其组成单根钻孔岩心图像。裁剪
后的单根岩心图像文件以“HC+回次号”命名。当一个回次的岩心占用两个及两个以上岩心盒（箱）
的隔槽时，裁剪后一个回次的岩心图片由多张组成，利用加后缀名的方法加以区分。
示例：第4回次第3张岩心图像，命名为“HC4_3”。
7.2.2 滚动扫描图像处理
滚动扫描图像完成后，对于一段岩心经多次滚动扫描完成的图像，需要进行图像拼接，可采用
扫描软件自带拼接功能，但在拼接完成后要进行人工干预，根据岩心表面特征和矿物特征进行调整，
确保拼接后的图像客观真实。单根岩心图像文件以“盒（箱）号_隔槽号_块号”组成。
示例：第 12 盒（箱）第 3 隔槽第 4 根岩心图像，命名为“12_3_4”。
7.2.3 拍摄图像处理
完成一个钻孔岩心表面图像拍摄后，需要对岩心图像进行整体检查，确认是否所有岩心箱均已
拍摄图像，同时对拍摄图像进行裁剪，剪去岩心箱外多余部分。
图像参数调整
调整岩心图像的亮度、对比度和饱和度等参数，使图像效果接近岩心在自然光下原始状态。
填写记录表
岩心图像处理过程中，应同时填写岩心表面图像扫描/拍摄记录表，见附录A和附录B。
8 资料整理
岩心图像数据整理
8.1.1 岩心图像在处理后，应重新计算每个图像的起止深度，计算公式为：
H= H1 + L/S…………………………………………（1）
式中：
H—图像起（或止）点的实际深度值，单位为米（m）；
H1—图像起（或止）点所在回次的起始深度值，单位为米（m）；
L—图像起（或止）点距离本回次起始位置的长度，单位为米（m）；
S—图像起（或止）点所在回次的采取率。
8.1.2 岩心图像文件以三级文件夹形式存储，表面图像数据英文简称为“IMG”，文件夹命名遵循
以下规则：
a) 一级文件夹以项目名称命名，文件夹名称为“项目编码_IMG”；
示例：HB1320190001 项目的岩心图像，命名为“HB1320190001_IMG”。
b) 二级文件夹以钻孔名称命名，文件夹名称为 “钻孔（井）号_IMG”；
示例：钻孔 ZK01 的图像，命名为“ZK01_IMG”。
c) 三级文件夹包含两个文件夹，分别为原始岩心图像（L0）文件夹和处理后岩心图像（L1）
文件夹，命名规则分别为“钻孔（井）号_L0_IMG”和“钻孔（井）号_L1_IMG”。
示例：ZK01 的原始岩心图像，命名为“ZK01_L0_IMG”。
8.1.3 岩心图像数据存储在对应的文件夹中，格式应为 JPEG 或 TIFF 格式，推荐采用 JPEG 格式。
岩心记录表整理
检查各项记录表是否齐全完成，以钻孔为单位对记录表进行统一整理，做到纸质记录表与电子
记录表内容一致。
9 质量检查
4
DB 13/T 5951—2024
总体要求
9.1.1 检查应贯穿岩心表面图像数字化全过程。进行质量检查时，应填写质量检查记录表，见附录
C。
9.1.2 检查方法主要包括自检、互检和抽检，自检、互检比例均为 100%，抽检比例不低于 30%。
9.1.3 质量检查内容应包含图像质量检查、资料完整性检查和命名规范性检查。
图像质量检查
主要检查图像清晰度、真实性和地质特征反映情况，图像质量需满足以下要求：
a) 扫描图像分辨率不低于 400DPI，拍摄图像分辨率不低于 96DPI；
b) 图像对焦准确，亮度、色度等参数合适，清晰真实，接近自然光下岩心表面原始状态，能
够清晰反映重要矿物、结构、构造等地质信息；
c) 图像包含扫描的完整岩心，不存在雪花、斑点、杂纹等。
资料完整性检查
主要检查以下内容：
a) 检查扫描或拍摄记录内容以及记录表是否齐全、完整、准确；
b) 检查原始图像及处理后的各类图像是否连续、齐全；
c) 检查图像数量与岩心箱是否匹配，是否存在漏扫或漏拍。
命名规范性检查
检查文件夹命名及各类文件命名是否符合7.2.1、7.2.2、8.1.1和8.1.2要求。
10 资料归档与备份
资料归档
应归档的资料包括：
a) 岩心表面图像扫描或拍摄的图像数据以及裁剪、拼接等处理后的图像数据和过程数据；
b) 岩心表面图像数字化过程记录、质量检查记录的各类记录表（纸质和电子版）；
c) 岩心表面图像扫描/拍摄工作总结记录表（纸质和电子版），见附录 D。
资料备份
岩心表面图像数字化的所有成果应开展多介质备份（不少于两种，如光盘、磁带、硬盘等）和
多份备份（不低于3份）。
5
DB 13/T 5951—2024
附 A A A
录
（规范性）
岩心表面图像扫描记录表
表A.1 岩心表面图像扫描记录表
档 号 项目编号
项目名称
孔（井）号 扫描类型 □平动扫描 □滚动扫描
数字化单位名称 扫描仪型号
扫描人员 扫描日期 年 月 日
箱号 格 号 图像文件名 回次 （筒次） 起始深度（m） 终止深度（m） 岩性
1

2

3

4

1

2

3

4

注1：档号、项目编号等，应按照本单位编码规则或命名规则准确填写，不得简写或缩写。 注2：对于孔（井）号、扫描人员、扫描时间等，根据实际情况准确填写，不得简写或缩写。 注3：扫描类型：根据扫描方式分为“平动图像扫描”或“滚动图像扫描”。 注4：箱号：即岩心箱的流水号，一般由3位阿拉伯数字组成，如第1盒岩心箱号表示为“001”。 注5：格号：岩心在岩心箱中的格号，一般由1位阿拉伯数字组成，如第1格岩心的格号为“1”。 注6：平动扫描图像文件名：以“回（筒）次”汉语拼音大写首字母+序号组成，如“HC1、HC2”等，当一个回 次的岩心占用两个及两个以上岩心箱格子时，裁剪后一个回次的岩心图片由多张组成，利用加后缀名的方法加以区 分，如“HC5_1”代表第5回次的第1张岩心图像。
6
DB 13/T 5951—2024
注7：滚动扫描图像文件命名：以“回（筒）次+本回（筒）次滚动扫描岩心总块数+块号”组成，“HC3_10_2” 表示第3回（筒）次总计滚动扫描了10块岩心，本图像为其中第2块岩心的滚动扫描图像；如单根岩心过长，分段进 行扫描时，存储拼接后的图像。 注8：回（筒次）：岩心所在回次或筒次的编号，由阿拉伯数字组成，如第5回次表示为“5”。 注9：起始深度：每一张图片所对应的起点深度，由阿拉伯数字组成，保留两位小数，单位为m，如“105.32”。 注10：实际岩心长度：实物入库岩心图像的长度，由阿拉伯数字组成，数值为整数，单位为cm，如“28”。 注11：岩性：对岩心的岩性进行描述。
7
DB 13/T 5951—2024
附 录 B
（规范性）
岩心表面图像拍摄记录表
表 B.1 岩心表面图像拍摄记录表
项目名称
项目编号
孔（井）号 总箱数
数字化单位名称 拍摄设备型号
拍摄人 拍摄日期 年 月 日
序号 箱号 起止深度（m） 层位 进尺 （cm） 岩心长度 （cm） 岩心直径 （cm） 图像编号 备注
起始深度 终止深度


注1：项目名称、项目编号等，应按照实际情况准确填写，不得简写或缩写。 注2：对于孔（井）号、拍摄人、拍摄日期等，根据实际情况准确填写，不得简写或缩写。 注3：箱号，即为岩心箱的流水号，一般由3位阿拉伯数字组成，如第1盒岩心箱号表示为“001”。 注4：起止深度为每一箱岩心的起始深度和终止深度，由阿拉伯数字组成，保留两位小数，单位为m，如“105.32”。 注5：进尺为本箱岩心终止深度与起始深度之差，由阿拉伯数字组成，保留两位小数，单位为m，如“3.52”。 注6：岩心长为本箱岩心的实际长度，由阿拉伯数字组成，数值为整数，单位为cm，如“352”。 注7：图像编号以“钻孔号+箱号”组成，如“ZK001_001”。 注8：备注对个别岩心图像的特殊处理进行的说明。
8
DB 13/T 5951—2024
附 B B C
录
（规范性）
质量检查记录表
表 C.1 质量检查记录表
档号 钻孔编号
项目名称
项目编号
操作人员 检查人
检查类型 □自检 □互检 □抽检
扫描/拍摄时 间 检查时间
数据类型 检查内容 结果
图像质量 扫描或拍摄图像是否清晰、真实 图像清晰、真实或×××盒岩心图 像模糊、失真等
扫描或拍摄图像数量是否齐全 图像数量齐全或×××盒岩心图像 数量缺失
资料完整性 岩心扫描或拍摄记录表是否填写完整、正确 完整、正确或×××项内容填写不 完整、错误
命名规范性 命名规范或×××文件夹、文件命名不规范
存在的问题
整改措施
整改结果 年 月 日
整改人签字 年 月 日 检查人签字 年 月 日
9
DB 13/T 5951—2024
附 C C D
录
（规范性）
岩心表面图像扫描/拍摄工作总结记录表
表 D.1 岩心表面图像扫描/拍摄工作总结记录表
档号 孔（井）号
项目名称
项目编号
岩心存放地点
钻孔经纬度
起始孔深（m） 终止孔深（m）
数字化类型 分辨率（DPI）
文字资料来源 总回次数
原图数量（张） 原图数据量（MB）
处理后图像数量（张） 处理后图像数据量（MB）
扫描/拍摄情况总结：
负责人签字 完成时间
注1：数字化类型根据数字化设备可分为和图像拍摄，其中图像扫描分为平动图像扫描和滚动图像扫描。 注2：原图数量填写扫描或拍摄的原始图像张数。 注3：原图数据量填写扫描或拍摄的原始图像总数据量。 注4：处理后图像数量填写经过裁剪拼接后图像张数。 注5：处理后图像数据量填写经裁剪拼接后图像数据量。 注6：扫描/拍摄情况总结应包含地质概况、钻孔基本地质信息、岩心直径、工作方法选择与质量控制、 特殊情况处理、成果提交等内容。
