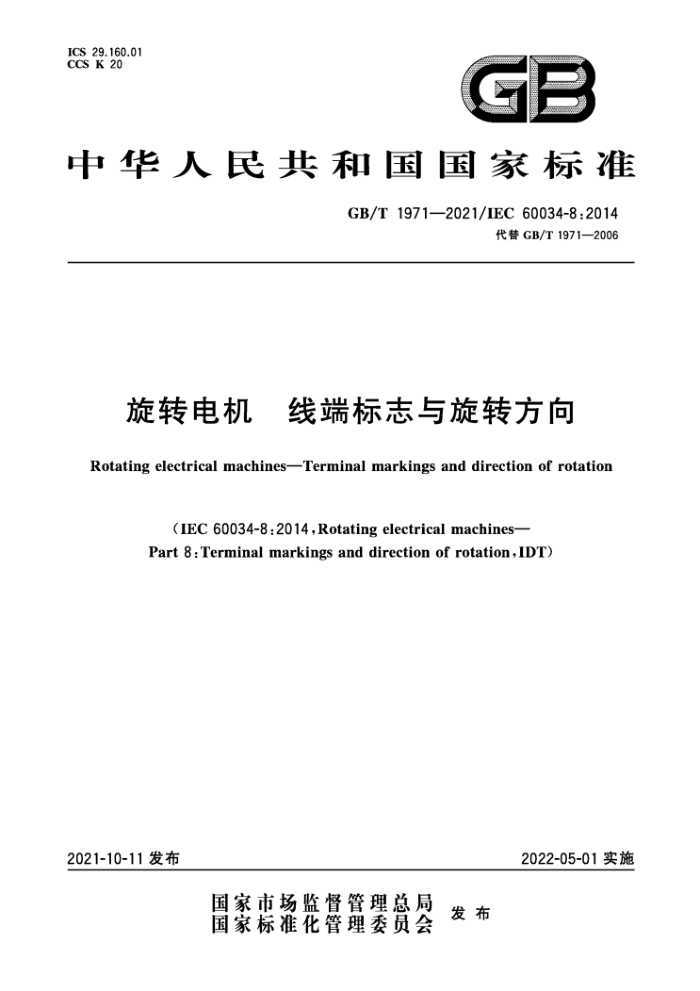

ICS 29.160.01 CCS K 20
GB
中华人民共和国国家标准
GB/T 1971—2021/IEC 60034-8:2014
代替 GB/T 1971—2006
旋转电机 线端标志与旋转方向
Rotating electrical machinesTerminal markings and direction of rotation
(IEC 60034-8 :2014,Rotating electrical machines- Part 8 : Terminal markings and direction of rotation,IDT)
2021-10-11 发布
2022-05-01实施
国家市场监督管理总局国家标准化管理委员会
发布 GB/T 1971—2021/IEC 60034-8 :2014
目 次
前言 范围
中
1
2 规范性引用文件 3术语和定义 4　符号 5　旋转方向 6线端标志的规则 7辅助线端标志规则· 附录A（规范性）常用接线图·· 参考文献
12
15
25
图 1 三相单绕组，三个单元,开路联接,六个线端图 2 三相单绕组,角接,三个线端… 图 3 三相单绕组,带中性线的内星联接,四个线端· 图 1 三相单绕组，每相两个单元,开路联接，十二个线端图 5 三相单绕组,每相四个单元,开路联接，二十四个线端图 6 三相单绕组，每相两个单元,每个单元四个抽头,开路联接，三十六个线端·· 图 7 具有两种独立功能的两个独立三相绕组，每相两个单元,开路联接，二十四个线端 ·..·....· 9 图 8 两个单元，内联接，三个线端图 9 三相单绕组，星联接，双线端可换接,六个线端图 10 三相单绕组，星联接，并联线端可分流，六个线端图 11 三相绕线转子,带中性导体的星联接，八个线端…·
8 8
10 10 10 10
图 12 主绕组和辅助绕组，两个单元图 13 单相辅助绕组,内接电容，一个单元· 图 14 单相主绕组，内接热保护器，一个单元· 图 15 六相绕组,开路联接,六个单元· 图 16 电枢绕组： 个单元图17 换向绕组，一个或两个单元图 18 补偿绕组，一个或两个单元图 19 串联绕组，一个单元，两个抽头图 20 并励绕组，一个单元图 21 他励励磁绕组，一个或两个单元图 22 直轴辅助绕组，一个单元图 23 交轴辅助绕组，一个单元图 24 带换向绕组和补偿绕组的电枢绕组，一个单元图 25 单相、单电压图 26 单相双电压
/
.
12
12 GB/T 1971—2021/IEC 60034-8:2014
图 27 三相、单电压图 28 三相双电压图 29 双引出线器件(R 型除外）图 30 R型双引出线器件·…. 图 31 R 型三引出线器件图 32 R型四引出线器件图 33 开关联接图 A.1 角接图 A.2 星接-引出/未引出中性线图 A.3 双电压,六个线端（1：3）图 A.4 星接,双电压,九个线端(1：2) 图 A.5 角接,双电压,九个线端(1：2) 图 A.6 星-角,单电压,六个线端图 A.7 星-角,双电压，十二个线端(1：2）图 A.8 部分绕组,单电压,六个线端图 A.9 部分绕组，双电压，九个线端（1：2）图 A.10 变转矩,六个线端图 A.11 变转矩,双电压(1：3）,九个线端图 A.12 恒转矩,六个线端图 A.13 恒功率,六个线端图 A.14 变转矩,六个线端图 A.15 恒转矩,七个线端图 A.16 恒功率,七个线端图 A.17 带两套独立绕组、十个线端,三速恒转矩电动机的示例· 图 A.18 带三套独立绕组、十个线端的三速电动机的示例图 A.19 带两套独立绕组、十二个线端、四速变转矩电动机的示例图 A.20 分相电动机或电容起动可逆转的电动机· 图 A.21 外接电容、四个线端的电容起动可逆转的电动机图 A.22 并励电动机或发电机，四个线端图 A.23 带积复励绕组和换向绕组的并励电动机或复励发电机，六个线端 ................. 图 A.24 串励电动机，两个线端
?
5
14
1
15
15
15 16 16 16 17 17 18 18 19 19 20 20 20 21 21 21 22
·
.
·
... 22
23 ：23 ... 23
24
1 GB/T 1971—2021/IEC 60034-8:2014
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T1971一2006《旋转电机线端标志与旋转方向》,与GB/T 1971一2006 相比，除结构调整和编辑性改动外，,主要技术变化如下：
a）增加了同步电机初级绕组（见6.5.1）； b）增加了同步电机励磁绕组（见6.5.2）； c） 增加了永磁同步电机（见6.5.3）； d） 修改了图16和图24，代表符号X改为A（见图16、图24,2006年版的图16、图24）； e） 增加了附录中图 A.11“变转矩,双电压(1：V3）,九个线端”（见附录 A); f) 修改了附录中图A.22 和图 A.23并励绕组线端标志符号，由 F改为 E(见附录 A,2006 年版的
附录 A）。
本文件等同采用IEC60034-8:2014《旋转电机第8部分：线端标志与旋转方向》。 与本文件中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T 755一2019旋转电机定额和性能(IEC 60034-1:2017,IDT）; GB/T 4026一2019人机界面标志标识的基本和安全规则设备端子、导体终端和导体的标识( IEC 60445:2017,IDT); -GB/T5465.1一2009电气设备用图形符号　第1部分：概述与分类（IEC60417Database： 2007-01,M0D)。
本文件做了如下编辑性修改：
-为与我国技术标准体系保持一致,将标准名称改为《旋转电机线端标志与旋转方向》。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国电器工业协会提出。 本文件由全国旋转电机标准化技术委员会（SAC/TC26)归口。 本文件起草单位：上海电器科学研究所(集团)有限公司、江苏锡安达防爆股份有限公司、佳木斯电
一
机股份有限公司、上海电机系统节能工程技术研究中心有限公司、中车永济电机有限公司、卧龙电气南阳防爆集团股份有限公司、康富科技有限公司、山东华力电机集团股份有限公司、南阳微特防爆电机有限公司、山西电机制造有限公司、上海电器设备检测所有限公司、湘潭电机股份有限公司、西安泰富西玛电机有限公司、安徽皖南电机股份有限公司、南方泵业股份有限公司、荣成市荣佳动力有限公司、东方电气集团东方电机有限公司、浙江优力仕机电科技股份有限公司、西门子（中国)有限公司。
本文件主要起草人：黄磊、马赫然、陆进生、历锐、许勇、吴宣东、彭飞飞、王庆东、李宗杰、陈璞、栾华、 张磊、黄坚、高鑫
本文件及其所代替文件的历次版本发布情况为：一1980年首次发布为GB1971一1980,2006年第一次修订；一本次为第二次修订。
II GB/T 1971—2021/IEC 60034-8:2014
旋转电机 线端标志与旋转方向
1范围
本文件适用于交流电机和直流电机，具体规定了： a）3 绕组联接点的标注规则； b）3 绕组线端标志;
c） 旋转方向; d） 线端标志和旋转方向的关系; e） 辅助器件的线端标志； f) 电机的常用接线图。 本文件不适用于透平型同步电机。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
IEC 60034-1 旋转电机 第 1 部分:定额和性能(Rotaing electrical machines一Part 1:Rating and performance)
IEC 60417-1　电气设备用图形符号　第1部分：概述与分类（Graphical symbols for use on equip ment—Part 1 :(Overview and application)
IFC 60445人机界面、标志和识别的基本原则和安全原则，设备终端、导体终端和导体的识别 (Basic and safety principles for man-machine interface, marking and identification Identification of equiment terminals and conductor terminations)
3术语和定义
IEC 60034-1 界定的以及下列术语和定义适用于本文件。
3.1
线端标志terminal marking 由用户使用的用于电机联接电源或电器设备而配备的绕组引接线或辅助引接线的外部线端永久性
标识,并表明线端功能。 3.2
联接点 connecting points 绕组或绕组单元端部永久性内联接的电流传输点。
3.3
抽头tapping points 部分绕组的联接。
1 GB/T 1971—2021/IEC 60034-8:2014
3.4
绕组引接线 winding leads 绕组和线端之间电气联接的带绝缘的导体。
3.5
绕组 winding 旋转电机内具有规定功能的一组线匝或线圈。 [来源:GB/T2900.25—2008,411-37-01]
3.6
相绕组 winding phase 与一特定相有关的一个或多个绕组单元。
3.7
绕组单元 winding element 绕组的一部分，此部分中所有的线匝或线圈永久联接在一起。
3.8
独立绕组 separate windings 两个或两个以上绕组，每个绕组具有独立功能，没有内联接，无论全部还是部分，只能单独使用。
3.9
多速电动机 multi-speed motor 能以两种或多种规定转速中任一转速运行的电动机。
3.10
恒功率 constant power 多速电动机的转速改变时，电动机的功率接近恒定。
3.11
恒转矩 constant torque 多速电动机的转速改变时，电动机的转矩接近恒定。
3.12
变转矩 variable torque 多速电动机的输出转矩近似与转速的平方成比例。
3.13
相序 phase sequence 供电导体中电压依次达到正最大值的顺序。
3.14
D端D-end 电机轴端一端。 [来源:GB/T 2900.25—2008,411-43-36] 注：对于有两个轴端的电机,ID端指： a）直径较大的一端; b）当轴端直径相同时,非外风扇端。
4　符号
4.1通则
I:供电导体
