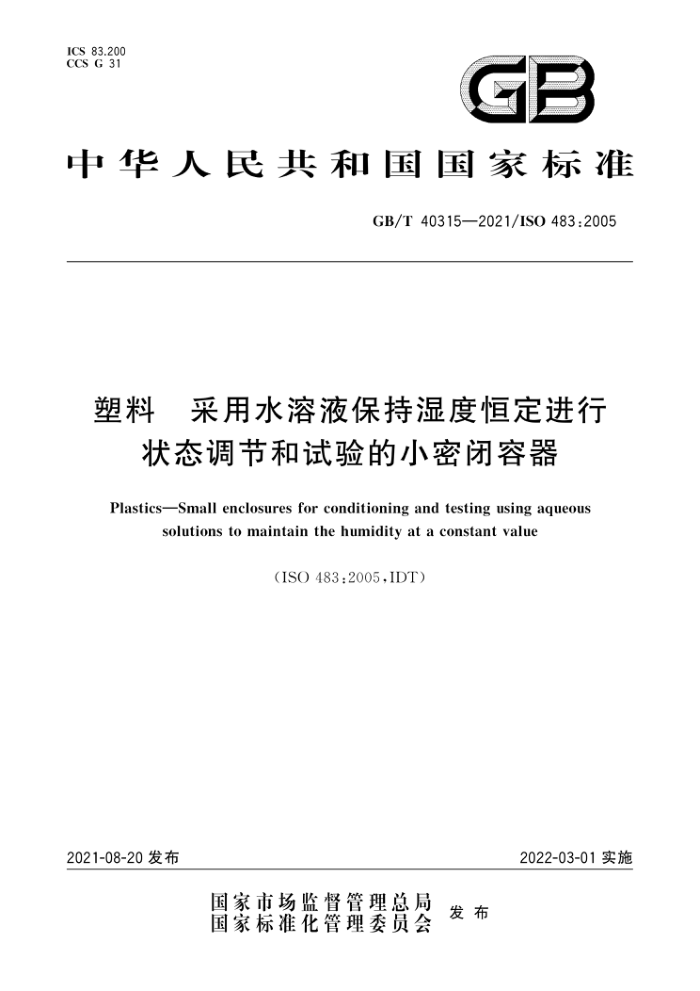

ICS 83.200 CCS G 31
GB
中华人民共和国国家标准
GB/T40315—2021/ISO483:2005
塑料 采用水溶液保持湿度恒定进行
状态调节和试验的小密闭容器
PlasticsSmall enclosures for conditioning and testing using aqueous
solutions to maintain the humidity at a constant value
（ISO483:2005,IDT)
2022-03-01实施
2021-08-20发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T40315—2021/IS0483:2005
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件使用翻译法等同采用ISO483：2005《塑料 采用水溶液保持湿度恒定进行状态调节和试验
的小密闭容器》。
与本文件中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T2918一2018塑料试样状态调节和试验的标准环境（ISO291：2008，MOD）； GB/T6682—2008分析实验室用水规格和试验方法（ISO3696：1987，MOD）。
本文件做了下列编辑性修改：
增加了资料性附录NA（验证试验信息）。 本文件由中国石油和化学工业联合会提出。 本文件由全国塑料标准化技术委员会（SAC/TC15)归口。 本文件起草单位：中蓝晨光成都检测技术有限公司、中华人民共和国青岛大港海关、山东道恩高分
子材料股份有限公司、广州质量监督检测研究院、广州威科环保科技有限公司、深圳市中安测标准技术有限公司、中广核俊尔（浙江)新材料有限公司、厦门德丰行塑料工业有限公司、东莞市惟思德科技发展有限公司、吉林省产品质量监督检验院、江苏省优联检测技术服务有限公司、重庆科聚孚工程塑料有限责任公司、福建省产品质量检验研究院。
本文件主要起草人：张彦君、陈敏剑、高建国、田洪池、余巧玲、王景、赵宇芬、李永喆、黄志勤、
章文福、李尚禹、杨振、叶淑英、赵波、潘永红、郭迎迎、黄恒圳
I GB/T40315—2021/ISO483:2005
塑料采用水溶液保持湿度恒定进行
状态调节和试验的小密闭容器
1范围
本文件规定了在给定温度下采用饱和盐水溶液、甘油/水溶液或硫酸水溶液调节体积小于200dm
的密闭容器达到恒定相对湿度的试验方法，还规定了在特定温度下能够保持在相关标准状态调节要求的偏差范围内的方法，
本文件适用于对少量材料的状态调节，还适用于可以在小密闭容器内的测试，例如电气测试。 本文件不适用于需要频繁打开的密闭容器
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO291塑料试样状态调节和试验的标准环境（Plastics一Standardatmospheresfor conditioning and testing)
ISO3696:19872 分析实验室用水规格和试验方法（Waterforanalyticallaboratoryuse Specification and test methods)
3原理
在相对较小的密闭容器中，使用特定浓度的水溶液达到气液平衡产生具有特定相对湿度的试验环
境。通过使用饱和盐水溶液（见方法A和表1）、指定浓度的甘油水溶液（见方法B和表2）或硫酸水溶液来产生这种气氛（见方法C和表3）。使用方法B和方法C时应测量和控制这些溶液的浓度。
本文件给出了在0℃～70℃的密闭容器中产生所需相对湿度的方法的信息。 本文件中所显示的相对湿度值取自文献)，涉及的不确定度在本文件第9章中进行讨论。
4材料
4.1 盐，分析纯。 4.2甘油，化学纯。 4.3 硫酸，化学纯。 4.4水，符合ISO3696：1987中3级水。
注：当使用不清楚其准确纯度的化学试剂时，这些化学试剂和试剂级化学品之间的任何差异可以忽略不计。
5水溶液
5.1 饱和盐水溶液（见表1），使用过量的盐以保持溶液处于饱和状态。
1 GB/T40315—2021/ISO483:2005
5.2 指定浓度的甘油水溶液（见表2）。 5.3 指定浓度的浓硫酸水溶液（见表3）。
表1 （用于方法A)5℃～70℃饱和盐水溶液上方空气的相对湿度
在6温度下的相对湿度/%
序号 1 2 氯化锂(LiCI·aHO) 11 11 11 11 11 11 11 11 11 11
饱和盐水溶液
5℃ 10℃ 15 ℃ 20℃ 25℃ 30℃ 35℃ 40 ℃ 50 ℃ 60℃ 70 ℃ 14 12 11 9
氢氧化钾(KOH)*
8
7
7
6
6
6
乙酸钾 (CH:COOK) 氯化镁六水合物 (MgCl,· 6H,0) 碳酸钾二水合物 (K.CO:·2H2O)b 六水合硝酸镁 [Mg(NO)2·6H2O]
3
23 23 23 23 22
34 34 33 33 33 32 32 32 31 29
4
43 43 43 43 43 43
5
59 57 56 54 53 51 50 48 45
6
7 溴化钠(NaBr)
64 62 61 59 58 56 55 53 51 50 73 72 71 70 69 68 67 66 65 63 62 76 76 76 75 75 75 75 75 74 75 82 82 82 81 81 81 80 80 79 88 87 86 85 84 84 83 82 81 80 96 96 95 95 94 92 91 89 85 99 98 98 98 97 97 97 96 96
碘化钾(KI)
8 9 氯化钠(NaCI)
硫酸铵 [(NH,) SO, Jb. 氯化钾(KCI)
10
11 12 13 硫酸钾（K,SO,）
硝酸钾 (KNO,)5
氢氧化钾溶液具有腐蚀性，不允许与皮肤直接接触。 这些盐推荐用于特定的湿度范围，由于在20℃～30℃范围内其湿度的变化非常小。 铵盐可能导致铜部件腐蚀。
表2 （用于方法B)0℃～70℃时甘油水溶液的上方空气相对湿度
不同温度θ下的相对湿度/% 0℃ 25 ℃ 50 ℃
25℃时的折射率
甘油浓度（质量分数）/%
nB 1.346 3 1.356 0 1.360 2 1.377 3 1.390 5 1.401 5
70 ℃ 98 97 96 91 87 82
98 96 95 89 84 79
10 20 25 35 45 52
98 96 95 90 85 80
98 96 96 91 86 81
2 GB/T40315—2021/ISO483:2005
将最小读数为0.1℃的温度计置于密闭容器中，在容器密闭1h后读取温度，此后每24h内至少读取一次并记录，当记录的温度超过设定温度的土1℃时，应在测试报告中注明。
推荐带有空气循环的密闭容器，特别是测试吸湿材料时，只有通过在水溶液上方使用带叶片的风扇使得密闭容器中相对湿度均匀。
若该密闭容器仅用于调节非吸湿性材料或用于长时间调节待测试样的吸水能力，则可以不采用带
空气循环的容器。
无空气循环的容器内部高度不得超过溶液自由表面的最小尺寸，具有空气循环的容器其内部高度
最大为自由表面最小尺寸的1.5倍。 6.2若密闭容器的体积在15dm3～200dm3之间，则该容器应形状简单，内壁易于清洁且相对于所用溶液是惰性的。
至少放置一个最小读数为0.1℃的温度计于密闭容器中，若使用多个温度计，尽可能在容器的可用体积内均匀分配。容器密闭后1h读取每个温度计的温度，此后每24h内至少读取一次并记录，当记录的温度超过设定温度的土1℃时，应在测试报告中注明。
密闭容器的内部高度不得超过溶液自由表面最小尺寸的1.5倍。 密闭容器盖子应为电绝缘材料，并应配有从外部可读取的最小读数为0.1℃的干湿球温度计。 附录A提供了大型密闭容器结构的相关信息
6.3折射计（方法B），量程在1.3301.470之间，最小读数为0.001。 6.4比重计（方法C)，可精确至土0.001g/mL。
7试验步骤
7.1总则 7.1.1密闭容器装载量
除非另有规定，试验中密闭容器的负载应符合以下规则：具有大体积V和小表面积S（例如球形），即具有高的V/S比率的样品，在没有空气循环的密闭容
器中，全部试样的总表面积不得超过溶液的表面积。
随着V/S值的变小，样品总表面积的总和会相应的增加。对于具有较小V/S比率（例如膜)的样品，全部试样的总表面积最大为溶液表面积的3倍。
在具有空气循环的密闭容器中，样品的总表面积可以为无空气循环密闭容器推荐的面积的三倍每次使用前需清洁密闭容器内表面，保持溶液表面和密闭容器内壁的清洁度。如果调节周期超过
一周，至少每周一次对容器内表面进行清洁并更换溶液。在清洁过程中，应采用厚度至少为0.5mm的聚乙烯薄膜包裹样品并将其保持在调节温度下。如果清洁时间超过3h，则该次测试无效。 7.1.2状态调节时间起点
按照试样规范中规定的调节时间进行试验，或在特定环境下从密闭容器中导人试样后密闭容器恢复至允许公差范围内平衡状态的时间为起点来进行试验，恢复至平衡状态的时间通过温度计和湿度计读数来确定
将试样放置在所需温度和湿度的密闭容器中，定期取出对其进行称重，经过三次连续称重直至其质量恒定（变化在士0.5%范围内），以确定待测材料达到平衡状态所需的时间。 7.2方法A：使用饱和盐水溶液
由于饱和溶液上方的气氛容易再生，在给定温度下饱和盐溶液能够产生所需相对湿度，此时该方法可以作为优选方法（见第3章和表1），验证试验信息参见附录NA
除非另有规定，需在样品放置之前将饱和盐溶液置于密闭容器中24h。若饱和盐溶液置于密闭容
4
