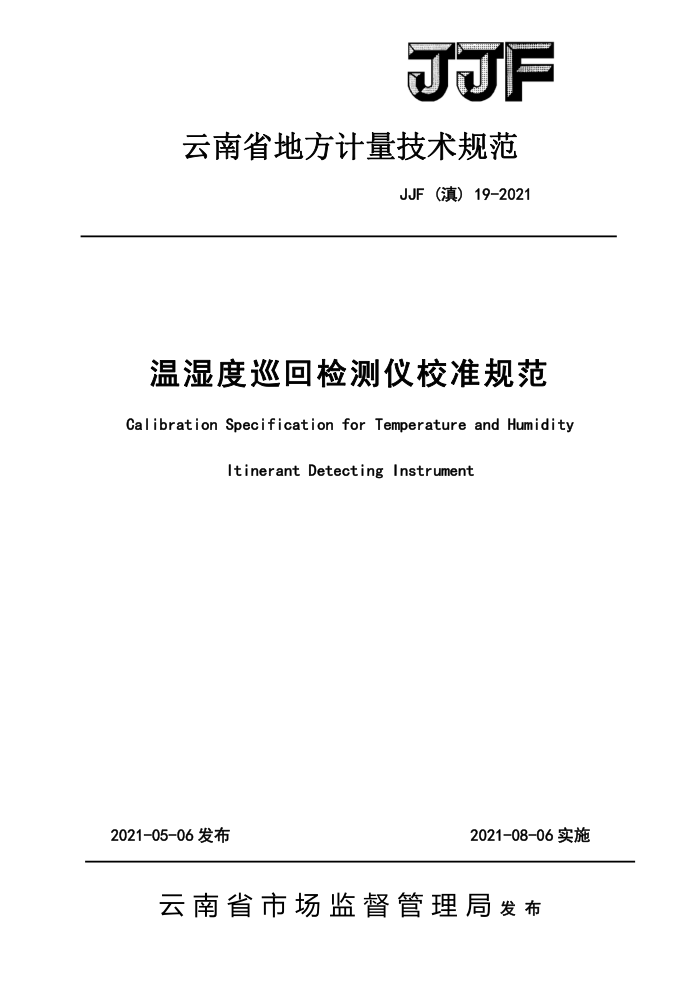

JJF
云南省地方计量技术规范
JJF(滇）19-2021
温湿度巡回检测仪校准规范
Calibration Specification for Temperature and Humidity
Itinerant DetectingInstrument
2021-05-06发布
2021-08-06实施
云南省市场监督管理局发布 JJF（滇）19-2021
温湿度巡回检测仪校准规范 Calibration Specification for Temperature and HumidityItinerant Detecting Instrument
JJF（滇）19—2021
本规范经云南省市场监督管理局于2021年05月06日批准，并自
2021年08月06日起施行。
归口单位：云南省市场监督管理局
起草单位：云南省计量测试技术研究院
本规范委托云南省计量测试技术研究院负责解释 JJF（滇）19-2021
本规范主要起草人：
钟衍程 （云南省计量测试技术研究院）许澍 （云南省计量测试技术研究院）耿芸仙 （云南省计量测试技术研究院）
参加起草人：
韩杰峰 （云南省计量测试技术研究院）颜黎阳 （云南省计量测试技术研究院）高波 （云南省计量测试技术研究院） JJF（滇）19-2021
目 目录
引言 1 范围 2 引用文件 3 概述
H
(1)
(1) (1) (2) (2) (3) (6) (6) (7) (8) (9) .(10) ..（13)
计量特性· 校准条件
4
5 6 校准项目和校准方法： 7 校准结果的表达· 8. 复校时间间隔·
附录A温湿度巡回检测仪（温度）校准记录格式附录B温湿度巡回检测仪（湿度）校准记录格式附录C校准证书内页格式附录D-1温湿度巡回检测仪（温度）测量结果不确定度评定实例· 附录D-2温湿度巡回检测仪（湿度）测量结果不确定度评定实例.· 附录D-3温湿度巡回检测仪（温度）测量结果不确定度评定实例·.，
.
.（16) JJF（滇）19-2021
引言 言
本规范依据JJF1071-2010《国家计量校准规范编写规则》编制，其中测量不确定度的评定按照JJF1059.1-2012 《测量不确定度评定与表示》进行。
本规范为首次编制。
II JJF（滇）19-2021
温湿度巡回检测仪校准规范
1范围
本规范适用于温度测量范围（0～50）℃、（10～90）%RH，配温度、湿度传感器（以下简称传感器）的温湿度巡回检测仪（以下简称巡检仪）的首次校准和使用中校准（不包含使用干湿球法进行测量的设备）。
2引用文件
本规范引用了下列文件 JJG617-1996 数字温度指示调节仪检定规程 JJG205-2005 机械式温湿度计检定规程 JJF1171-2007 温度巡回检测仪校准规范 JJF1001-2011 通用计量术语及定义 JJF1059.1-2012 测量不确定度评定与表示 JJF1071-2010 国家计量校准规范编写规则 JJF1076-2001 湿度传感器校准规范 JJF1564-2016 温湿度标准箱校准规范 JJF(滇)02-2009 数字温湿度计校准规范 GB/T13639-2008 工业过程测量和控制系统用模拟输入数字式指示仪凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的
引用文件，其最新版本（包括所有的修改单）适用于本规范。 3概述
巡回检测仪由测量显示仪表和一组传感器组成。其典型结构如图所示。
多路转换开关
传感器1
显示及打印
信号调整
传感器2
换
传感器r
+
控制单元巡回检测仪典型结构图 JJF（滇）19-2021
4计量特性 4.1示值误差
巡检仪各通道的示值与实际温度、湿度的差值为巡检仪示值误差。 4.2巡检周期
巡检仪在各通道满足示值误差要求的前提下，从第一通道巡检到最后一个通道所使用的时间为一个巡检周期，巡检周期应符合巡检仪说明书上给出的指标要求。 5校准条件 5.1环境条件：温度：（20土5）℃，相对湿度：≤85% 5.2 校准标准及其配套设备按照表1选用。校准标准的误差应小于被校巡检仪最大允许误差的1/3。
表1
序号
用途
仪器设备名称
测量范围与技术要求
温度
(0~50)℃ MPE：±0.1C
露点 （-20~20）℃DPMPE：±0.2℃DP(或± 器 温湿度校准标准
精密露点仪标准水银温度
1%RH)
（0～50）℃（或准确度等级不低于要求的其他标准器） 温度校准标准器
计
温度
20℃（或25℃）（10~90）%RH
范围
湿度发生器
提供湿度场
湿度 均匀性
≤1.0%RH ±0.8℃%RH
波动性
(0～50)℃ 工作区域最大温差 0.04℃
工作区域水平温差 0.02℃
温度波动度 /10min 0.04℃
恒温水槽
提供温度场
2 JJF（滇）19-2021
(接上表)
(5~50)℃
范围
温度 均匀性 ≤0.3℃
波动性 ±0.2℃
（30~90）%RH（20℃
范围
5
提供温湿度场
温湿度标准箱
或25℃时）
湿度 均匀性 ≤1.0%RH（20℃或25℃
时)
波动性 ±0.8%RH（20℃或25
℃)
秒表读数望远镜绝缘电阻表校准项目和校准方法
最小分度值不大于0.1s
测量巡检周期读数装置安全性检查
6 7
放大倍数5倍以上
10级，500V
8
b
6.1# 校准项目
温湿度巡检仪的校准项目为温度示值误差、湿度示值误差。 为保证温湿度巡检仪可靠、安全的使用，校准前应对其外观、巡检周期、绝
缘电阻等功能进行检查。 6.2校准前检查 6.2.1外观检查
巡检仪的外观采用目测法检查。巡检仪的外形结构应完好，说明功能的文字符号、标志、图形、数字和物理量代号等应符合相应的标准，并应清晰、端正。 巡检仪表面不应有明显的凹痕、外伤、裂缝和变形等现象，金属件不应有锈蚀及其他机械损伤。巡检仪开关、按键操作应灵活可靠。巡检仪传感器的金属（或塑料）封装必须密封完好，引线插接件必须接触良好。传感器所使用的保护管及其引线应能承受相应的使用温度和湿度。具有打印功能的巡检仪，不能有错打、漏打或打印不清等现象。 6.2.2巡检周期的检查
巡检仪在正常的巡回检测状态下，在测量范围内的任意温度（湿度）点进行。 当显示第一通道号及相应的温度（湿度）值时，同时启动秒表，直到显示最后一通道号及相应的温度（湿度）值时停止计时。重复测量2次，取2次的测量平均值作为巡检仪的巡检周期。
3
