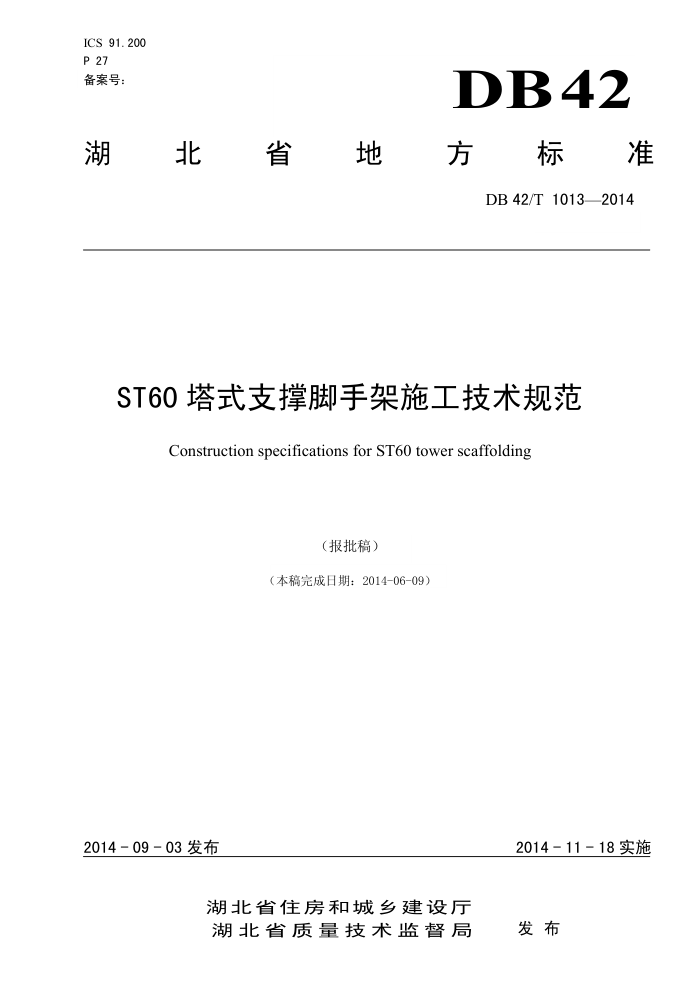

ICS 91.200 P 27 备案号：
DB42
湖北 瀘省地 方 标准
DB42/T10132014
ST60塔式支撑脚手架施工技术规范
Construction specifications for ST60 tower scaffolding
（报批稿）
（本稿完成日期：2014-06-09）
2014-11-18实施
2014-09-03发布
湖北省住房和城乡建设厅湖北省质量技术监督局
发布 DB42/T1013—2014
目 次
前言引言 1范围 2 规范性引用文件
TT
IV
术语和定义 4 符号 5 构配件 6 荷载 6.1荷载分类 6.2荷载标准值 6.3 荷载效应组合 7设计计算 7. 1 基本规定 7. 2 塔式支撑架结构计算 7. 3 塔式支撑架搭设高度计算 7. 4 塔式支撑架整体抗倾覆验算 7. 5 立杆地基承载力计算 8构造要求 8. 1 塔式支撑架 8.2 配件 8.3 加固杆 8.4 地基 9 施工 9. 1 施工前准备 9.2 搭设. 9.3 卸载、拆除 10检查. 11 安全管理附录A（资料性附录） 塔架组合材料参数附录B（资料性附录） 钢管扣件规格及重量
3
.
5
8 10 10 15
15
15 15 15 16 16 16 17 17 17 18 19 23
1 DB42/T 1013—2014
前 言
本标准按照GB/T1.1-2009给出的规则起草，本标准由武汉钢铁建工集团有限责任公司提出。 本标准由湖北省住房和城乡建设厅归口。 本标准主要起草单位：武汉钢铁建工集团有限责任公司，湖北省标准化研究院，湖北省土木建筑学
会，南京道广建筑模板有限公司。
本标准主要起草人：李钦华、陈桂波、陈云雄、王佳石、王硕、曾翔鸿、邵正东、徐术坤、邵璇、 徐然、韩阳昱、刘福连、华振楠。
II DB42/T1013—2014
引言
本文本的发布机构提请注意，声明符合本文件时，可能涉及到专利号ZL201220551374.X《一种建筑塔式支撑架》中以主框架（单肢钢管立杆外径为60mm）、交叉拉杆、连接棒、销钉、弹簧销、调节托座、 调节底座等组成基本结构的一种标准化钢管支撑架，配以辅助专用构件连接后，形成用于建筑支撑的塔式脚手相关专利的使用。
本文件的发布机构对于该专利的真实性、有效性和范围无任何立场该专利持有单位和持有人已向本文件的发布机构保证，愿意同任何申请人在合理且无歧视的条款和
条件下，就专利授权许可进行谈判。该专利持有人的声明已在本文件的发布机构备案。相关信息可以通过以下联系方式获得：
专利持有单位：南京道广建筑模板有限公司。 专利持有人：郭锡发、周士峰、于静、王佳石。 地址：南京市浦口区桥林工业园金鼎路1号。 请注意除上述专利外，本文件的某些内容仍可能涉及专利。本文件的发布机构不承担识别这些专利
的责任。
III DB42/T1013—2014
ST60塔式支撑脚手架施工技术规范
1范围
本标准规定了ST（shoringtower支撑塔）6o塔式支撑架施工的术语和定义、符号、构配件、荷载、 设计计算、构造要求、施工检查以及安全管理。
本标准适用于湖北省市政工程、公路工程、房屋建筑工程、冶炼工程、路工程、水利工程中独立塔
式和满堂支撑体系的安装支撑。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 700 碳素结构钢 GB/T 1591 低合金高强度结构钢 GB/T 3091 低压流体输送用焊接钢管 GB/T 5117 非合金钢及细晶粒钢焊条 GB/T 9440 可锻铸铁件 GB 15831 钢管脚手架扣件 GB 50007 建筑地基基础设计规范 GB 50009 建筑结构荷载规范 JG 13 门式钢管脚手架 JGJ 128 建筑施工门式钢管脚手架安全技术规范 JGJ 130 建筑施工扣件式钢管脚手架安全技术规范 JGJ 162 建筑施工模板安全技术规范 JGJ 166 建筑施工碗扣式钢管脚手架安全技术规范
3术语和定义
下列术语适用于本文件。
3. 1
ST60塔式支撑架ST60towerscaffolding 以主框架（单肢钢管立杆外径为60mm）、交叉拉杆、连接棒、销钉、弹簧销、调节托座、调节底座
等组成基本结构的一种标准化钢管支撑架。 3. 2
主框架 mainframe
1
