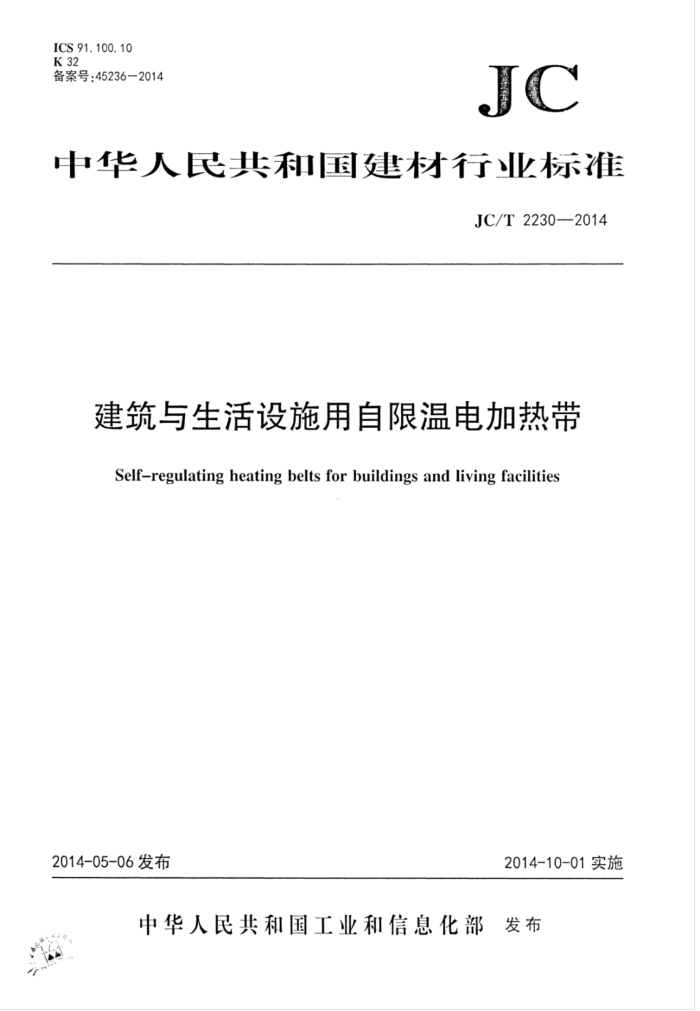

ICS 91.100.10 K 32 备案号：45236—2014
JC
中华人民共和国建材行业标准
JC/T2230—2014
建筑与生活设施用自限温电加热带
Self-regulating heating belts for buildings and living facilities
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 JC/T2230—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由建材行业环境友好与有益健康建筑材料标准化技术委员会归口。 本标准起草单位：芜湖市科华新型材料应用有限责任公司、中国建筑材料科学研究总院、山西耀华
电力节能供热有限公司、华东理工大学、哈尔滨工业大学。
本标准主要起草人：程崇钧、宋文波、陈继浩、王庚超、程巍、侯相深。 本标准委托芜湖市科华新型材料应用有限责任公司负责解释。 本标准为首次发布。
I JC/T2230—2014
建筑与生活设施用自限温电加热带
1范围
本标准规定了建筑与生活设施用自限温电加热带的术语和定义、产品结构、分类和标记、要求、试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于具有电阻一一正温度系数的导电聚合物复合材料制成的用于地面辐射供暖、屋面融雪和路面化冰雪、生活设施用自限温电加热带。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单适用于本文件。
GB/T2951.11一2008电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法 厚度和外形尺寸测量机械性能试验
GB/T3048.8一2007电线电缆电性能试验方法第8部分：交流电压试验 GB/T19518.1一2004爆炸性气体环境用电气设备电阻式伴热器第1部分：通用和试验要求 GB/T19835--2005自限温伴热带 GB/T20841一2007额定电压300/500V生活设施加热和防结冰用加热电缆
3术语和定义
下列术语和定义适用于本文件。
3. 1
正温度系数positiveresistancetemperaturecoefficient 电阻随温度升高而增大、随温度降低而减小的特性，用PTC表示。 注：改写GB/T19835—2005，术语和定义3.1。
3. 2
自限温电加热带self-regulatingheatingbelt 以加热为目的，具有电阻率正温度系数特性的导电聚合物复合材料制成并具有自动限温功能的带状
电加热器件。
注：改写GB/T19835—2005，术语和定义3.2
3. 3
自限温电热芯带self-regulatingheatingcore 将具有PTC特性的导电聚合物复合材料均匀紧密地挤压包裹在两股平行的导电线芯之间，且与附
加绝缘复合形成的带状电热元件，又称PTC芯带。 3. 4
附加绝缘 supplementaryinsulation 为对自限温电加热带芯带提供防护而在通用绝缘内施加的与PTC芯带表面复合成一体的独立绝缘。
1 JC/T2230—2014 3. 5
双重绝缘doubleinsulation 由通用绝缘和附加绝缘构成的绝缘系统。
3. 6
外护套protectivecoverings 包覆在PTC芯带双重绝缘层外面，用于屏蔽、绝缘、防腐、阻燃、隔热、加强和机械防护的均匀
连续的包覆层。 3. 7
起动电流与稳态电流的比值 ratioof start-upcurrent/steadystatecurrent 加热带在某工况条件的起动电流与稳态电流的比值。
4产品结构、分类和标记
4.1产品结构
自限温电加热带由PTC聚合物芯带材料包覆两股导电线芯，外加绝缘层和外护套层等构成，根据不同用途和功能外护套和加强层的层数有所不同，见图1。
5.2 5. 1
3.2 3.1
3
6
2
5
说明： 1——导电线芯： 2—PTC芯带： 3 双重绝缘(3.1- 一附加绝缘层，3.2- 通用绝缘层）： 4——屏蔽层： 5—加强层（5.1——加强层1，5.2—加强层2）： 6——功能加强层。
图1 自限温电加热带结构示意图
4.2产品分类 4.2.1按产品工作电压分类
按产品工作电压分为：高电压类、通用类、低电压类和安全电压类。 4.2.1.1高电压类
电压在380V以上为高电压类。
2 JC/T2230—2014
4.2.1.2通用类
电压在110V～220V为通用类。 4.2.1.3低电压类
电压在48V～80V为低电压类。 4.2.1.4安全电压类
电压在3V～36V为安全电压类。 4.2.2按绝缘和外护套结构分类
按绝缘和外护套结构分为基本型、屏蔽型和加强型自限温电加热带。 4.2.2.1基本型自限温电加热带
由芯带和双重绝缘构成的自限温电加热带，用“J”表示（图1中1～3层）。基本型结构仅作为再加工产品使用，或作电热器材中电热原件用，或用于安全工作电压。严禁直接用于无法形成接地保护的非安全电压场合。 4.2.2.2屏蔽型自限温电加热带
在基本型自限温电加热带外编织金属丝，或纵包金属膜（或功能层)后再编织金属丝，形成屏蔽层，具有接地、均匀传热和增强保护等作用。用“P”表示（图1中1～4层）。 4.2.2.3加强型自限温电加热带
在自限温电加热带屏蔽层外，再包覆1～2层防腐、阻燃、防水等机械防护加强护套。用“CT”表示（图1中1～5层）。在加强层外可再增设铠装钢带或编织金属网形成功能加强层（图1中第6层)，用于增强机械防护和产品外固定、内伸缩，抗弯曲拉伸变形等。 4.2.3按PTC芯带材料和导电线芯结构分类
PTC芯带材料分为含氟的特种PTC和普通PTC两种。 导电线芯按编织结构分为b0~b4系列，b0-48×12、b1—48×15、b2—64×15、b3-64×20、b4
一80×20。用编织丝根数×单丝直径表示其结构，例如48×12表示编织丝根数为48根，单丝直径为 0. 12 mm。 4.2.4按产品用途分类
按产品用途可分为地面供暖用自限温电加热带（用“CN”表示）、生活设施用自限温电加热带（按在建筑内或外使用分为内置式，用“NR”表示；外置式，用“WR”表示)、屋面融雪和路面化冰雪用自限温电加热带（用“HX”表示）。 4.2.4.1地面供暖用自限温电加热带
地面供暖用自限温电加热带基本参数见表1。
