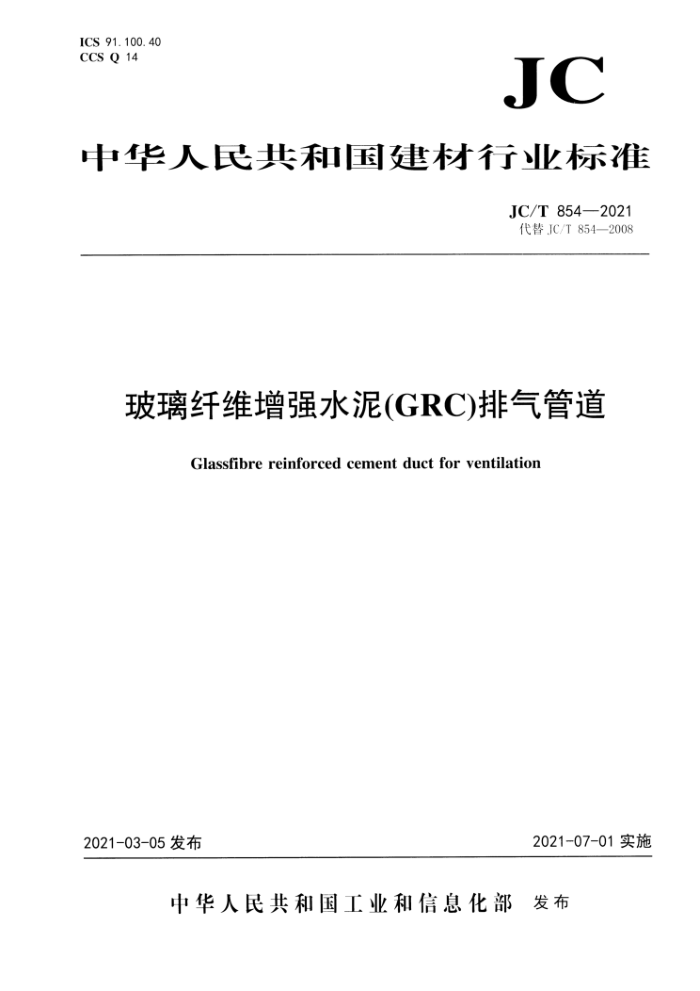

ICS 91.100.40 CCS Q 14
JC
中华人民共和国建材行业标准
JC/T 854—-2021 代替JC/T854—2008
玻璃纤维增强水泥(GRC)排气管道
Glassfibre reinforced cement duct for ventilation
2021-07-01实施
2021-03-05发布
中华人民共和国工业和信息化部发布 JC/T854-—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替JC/T854一2008《玻璃纤维增强水泥排气管道》，与JC/T854一2008相比，除结构调整和编辑性改动外，主要技术变化如下：
a）增加了术语和定义（见第3章)； b) 取消了分类中按排气道的数量分类，修改为按层间是否分段制作和使用场所分类（见4.1.1和
4.1.2，2008年版的3.1)； c) 删除了分级（见2008年版的3.2)； d) 规格修改为按建筑总层数进行规定（见4.2，2008年版的3.3)； e) 调整了尺寸允许偏差指标值（见6.2，2008年版的5.2)； f) 调整了物理力学性能指标要求值（见6.3，2008年版的5.3)； g) 删除了燃烧性能及其试验方法，增加了耐火极限及其试验方法（见6.3和7.9，2008年版的5.3
和6.4.6)。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国建筑材料联合会提出。 本文件由全国水泥制品标准化技术委员会（SAC/TC197)归口。 本文件起草单位：中国建筑材料科学研究总院有限公司、山东中科恒基建材有限公司、中国建材检
验认证集团北京天誉有限公司、国家建筑材料工业房建材料及结构安全质量监督检验中心、国家建筑材料展贸中心、广州市桃园建材有限公司、广州市洁达建筑装饰工程有限公司。
本文件主要起草人：李清海、崔琪、韩文强、刘启明、徐常华、刘新状、张利俊、高建伟、李清原、 赵娇娇、吴玉姣、周胜男、屈交胜、储著龙、魏廷锋。
本文件所代替文件的历次版本发布情况为： —JC854—1999、JC/T854—2008。
I JC/T8542021
玻璃纤维增强水泥（GRC)排气管道
1范围
本文件规定了玻璃纤维增强水泥排气管道的术语和定义、分类、规格和标记、原材料、要求、试验方法、检验规则以及标志、出厂合格证、运输和贮存。
本文件适用于厨房排烟、卫生间排气用玻璃纤维增强水泥预制管道，
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 175 通用硅酸盐水泥 GB8076 混凝土外加剂 GB/T14684 建设用砂 GB/T15231 玻璃纤维增强水泥性能试验方法 GB 20472 硫铝酸盐水泥 JC/T572 耐碱玻璃纤维无抢粗纱 JC/T 841 耐碱玻璃纤维网布 JGJ63混凝土用水标准 JGJ/T455一2018·住宅排气管道系统工程技术标准
3术语和定义
3
下列术语和定义适用于本文件。
3. 1
玻璃纤维增强水泥排气管道 glassfibrereinforced cement ductfor ventilation 用于排除厨房炊事活动产生的烟气或卫生间浊气，以耐碱玻璃纤维为主要增强材料、以通用硅酸盐
水泥或快硬硫铝酸盐水泥为胶凝材料、以砂为集料，并辅以外加剂等组分，经机械模具一次预制成型的管道制品。 3. 2
进气口 exhaustinlet 预留在排气管道上的进气开口。
4分类、规格和标记
4.1分类
4.1.1按层间排气管道是否分段制作分为： JC/T854—2021
-整根制作，用代号Z表示；分两段制作，用代号F表示。
4.1.2按排气管道使用场所分为：
一用于厨房排油烟气，用代号C表示：一用于卫生间排浊气，用代号W表示：用于毗连双卫生间排浊气，用代号WW表示。
4.2规格
排气管道的尺寸应符合建筑设计要求。常用规格尺寸见表1，长度规格尺寸(单根或两段组合)为楼层高度减去10mm。
表1排气管道规格尺寸
截面尺寸 mm X m 350X250 400×300 400X350 500X350 500×450 600×500 250×250 300×250 400×300 400×350 400×300 400×350 500×350
最小壁厚
使用场所
适用建筑总楼层数
mm 15 15 15 16 16 16 15 15 15 15 15 15 16
6层以下 7层～12层 13层～18层 19层～24层 25层～30层 31层～100㎡以下
厨房
6层以下 7层～12层 13层～24层 25层～100m以下
卫生间
12层以下 13层～24层 25层～100m以下
毗连卫生间
注1：适用建筑总楼层数是指使用排气管道的建筑最高层数(或高度)介于该规定区间内，从1层至建筑最高层均使用
同一规格的排气管道。 注2：建筑层数34层（含)或建筑高度超过100m以上的住宅，排气管道规格尺寸需另行设计，
4.3代号
玻璃纤维增强水泥排气管道的代号为GRC-D。 4.4标记
排气管道标记顺序为：排气管道代号、长度、截面尺寸、分类代号和标准编号。 示例：符合本文件的30层厨房用玻璃纤维增强水泥排气管道，长度3000mm，截面尺寸500mm×450mm，整根制作，
标记为：
GRCD 3000×500×450 C-Z JC/T 854—2021
2 JC/T854—2021
5 ：原材料
5.1水泥 5.1.1 通用硅酸盐水泥应符合GB175的规定。 5.1.2 快硬硫铝酸盐水泥应符合GB20472的规定。 5.2 耐碱玻璃纤维 5.2.1 耐碱玻璃纤维无抢粗纱、耐碱玻璃纤维短切纱应符合JC/T572的规定。 5.2. 2 耐碱玻璃纤维网格布应符合JC/T841的规定，其单位面积质量不应小于130g/m，网孔中心距宜为10mm×10mm。 5.3砂
砂应符合GB/T14684的规定。 5.4水
水应符合JGJ63的规定。 5.5 5外加剂
外加剂应符合GB8076的规定。
6 要求
6.1 外观 6. 1. 1 排气管道的内外表面应光洁平整，不应有裸露纤维、塌陷等现象。 6.1.2 排气管道流通截面为矩形，其内拐角应做成圆弧或倒角 6.1.3 排气管道端部破损处长度不应超过横截面边长的1/20、宽度不应超过50mm；破损处应进行修补。 6.1.4 表面不应有贯通厚度的裂纹。表面非贯通厚度裂纹的长度不应大于20mm，非贯通厚度裂纹应进行修补。 6.1.5 排气管道应预留进气口。 6. 2 尺寸允许偏差
排气管道的尺寸允许偏差应符合表2的规定。
表2 尺寸允许偏差
单位为毫米
允许偏差 -5, 0 0, +3 0, +3 ≤3 ≤4
项目长度壁厚
横截面长边、短边端面对角线差外表面平整度
3
