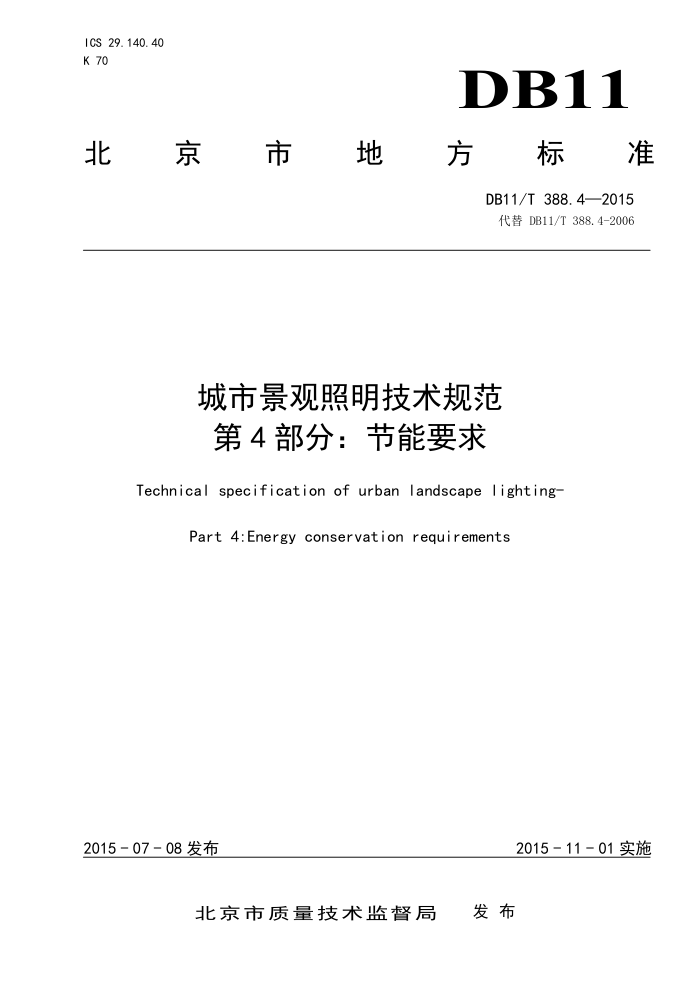

ICS 29.140.40 K 70
DB1
北華京市地 方 标准
DB11/T 388.4—2015 代替DB11/T388.4-2006
城市景观照明技术规范第4部分：节能要求
Technical specification of urban landscape lighting
Part 4:Energy conservation reguirements
2015-11-01实施
2015-07-08发布
发布
北京市质量技术监督局 DB11/T388.42015
目 次
前言.
II
范围. 规范性引用文件. 3 术语和定义.
1
2
一般要求.. 5 照明功率密度（LPD）
4
2
2 2
照明节能措施.
6
T DB11/T388.42015
前言
本部分按照GB/T1.1-2009给出的规则起草， DB11/T388《城市景观照明技术规范》分为8个部分：
第1部分：总则；第2部分：设计要求：第3部分：干扰光限制；第4部分：节能要求；第5部分：安全要求；第6部分：供配电与控制；第7部分：施工与验收；第8部分：管理与维护。
本部分为DB11/T388《城市景观照明技术规范》的第4部分。 本部分代替了DB11/T388.4-2006《城市夜景照明技术规范第4部分：节能要求》。除编辑性修改
外，主要技术变化如下：
标准名称由《城市夜景照明技术规范》改为《城市景观照明技术规范》（见封面，见2006年版的封面）；增加了新的术语和定义（见3.2）；修改了一般要求（见4，见2006年版的9）；修改了照明功率密度（见5，见2006年版的5）；修改了照明节能措施（见6，见2006年版的6、7、8）；增加了控制系统要求（见6.1）；增加了LED灯具效能要求（见6.3）；增加了配电变压器的能效要求（见6.4）。
本部分由北京市市政市容管理委员会提出并归口。 本部分由北京市市政市容管理委员会组织实施。 本部分主要起草单位：北京照明学会。 本部分参与起草单位：北京清华同衡规划设计研究院有限公司、央美光成（北京）建筑设计有限公
司、北京海兰齐力照明设备安装工程有限公司、清华大学建筑设计研究院有限公司。
本部分主要起草人：李铁楠、王大有、梁红柳、赵建平、树奎、徐华、王磊、周卫新、张宏鹏、 王主振生、王晓英、常志刚、牟宏毅、荣浩磊、马晔、夏昱、冷向军、张秋燕、张亚婷
本标准所代替标准的历次版本发布情况为：
DB11/T388.4-2006。
II DB11/T388.42015
城市景观照明技术规范第4部分：节能要求
1范围
本部分规定了城市景观照明工程节能的一般要求，照明功率密度，控制系统、电光源及其电器附件、 灯具、配电变压器等的节能要求，
本部分适用于建筑物（含古建筑物）、构筑物、街区、广场、桥梁、公园、风景名胜区等为载体的景观照明。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 17896 管形荧光灯镇流器能效限定值及能效等级 GB 19043 普通照明用双端荧光灯能效限定值及能效等级 GB 19044 普通照明用自镇流荧光灯能效限定值及能效等级 GB 19415 单端荧光灯能效限定值及节能评价值 GB 19573 高压钠灯能效限定值及能效等级 GB 19574 高压钠灯用镇流器能效限定值及能评价值 GB 20052 三相配电变压器能效限定值及能效等级 GB20053 金属卤化物灯用镇流器能效限定值及能效等级 GB 20054 金属卤化物灯能效限定值及能效等级 JGJ/T163 城市夜景照明设计规范 DB11/T388.1城市景观照明技术规范第1部分：总则
3术语和定义
DB11/T388.1界定的以及下列术语和定义适用于本文件。
3. 1
灯具效率luminaire efficiency 在相同的使用条件下，灯具发出的总光通量与灯具内所有光源发出的总光通量之比。
3. 2
灯具效能 luminaire efficacy 在规定条件下，灯具输出的光通量与灯具消耗功率的比值。单位为流明每瓦（1m/W）。
3. 3
1 DB11/T 388.42015
发光二极管（LED）灯lightemittingdiodelamp（LED灯）由电致固体发光的一种半导体器件（发光二极管）做为照明光源的灯。
4一般要求
4.1应根据被照物或场所的功能与特征确定照明指标 4.2淘汰和禁止使用如下光源与灯具：
a) 淘汰白炽灯和国家明令禁止使用的高耗能电光源： b) 禁止使用能效指标未达到6规定的能效值的照明器材； c） 禁止使用强力探照灯、大功率泛光灯（特殊批准的、重大庆典活动临时使用的除外）。
4.3应在保证景观照明效果的前提下限制照明功率密度（LPD）。 4.4照明配电线路功率因数应大于0.85。 4.5加强维护与管理节能，重点区域宜按光源寿命定期批量更换光源，应定期清扫照明灯具（箱、饰）。 4.6景观照明设施更新改造后应节电15%以上。 4.7有条件的场所，宜采用风能、太阳能等可再生的洁净能源。
照明功率密度（LPD）
5
北京市建（构）筑物景观照明功率密度值应符合JGJ/T163的规定；经北京市市政府特殊许可的地区与时段可以适当提高。
6照明节能措施
6.1控制系统 6.1.1应按平日、一般节假日和重大节日的控制模式完善分区、分段。 6.1.2宜采用智能控制系统控制景观照明设施，并根据其记录定期做系统能耗状态的统计分析。 6.2电光源及其附件 6.2.1 应采用LED灯和高光效的气体放电灯（如：细管径直管形荧光灯、自镇流荧光灯、无极灯、金属卤化物灯、高压钠灯）等节能光源，光源的能效应符合相关标准规定，并应满足下列要求：
a） 自镇流荧光灯能效应不低于GB19044规定的1级： b) 单端荧光灯能效应不低于GB19415规定的节能评价值； c） 双端荧光灯能效应不低于GB19043规定的1级； d) 高压钠灯能效应不低于GB19573规定的1级
e) 金属卤化物灯能效应不低于GB20054规定的1级； f) 白光LED灯的效能应大于801m/W，彩色LED灯的效能应不低于651m/W。
6. 2. 2 150W以下气体放电光源，应选用电子镇流器。 6. 2.3 电光源的电器附件的能效应符合相关标准规定，并应满足下列要求：
a) 管形荧光灯用电子镇流器的能效应不低于GB17896的规定节能评价值： b) 高压钠灯用镇流器的能效应不低于GB19574规定的目标能效限定值； c) 金属卤化物灯用镇流器的能效应不低于GB20053规定的2级； LED驱动装置效率应大于85%。
d)
2
