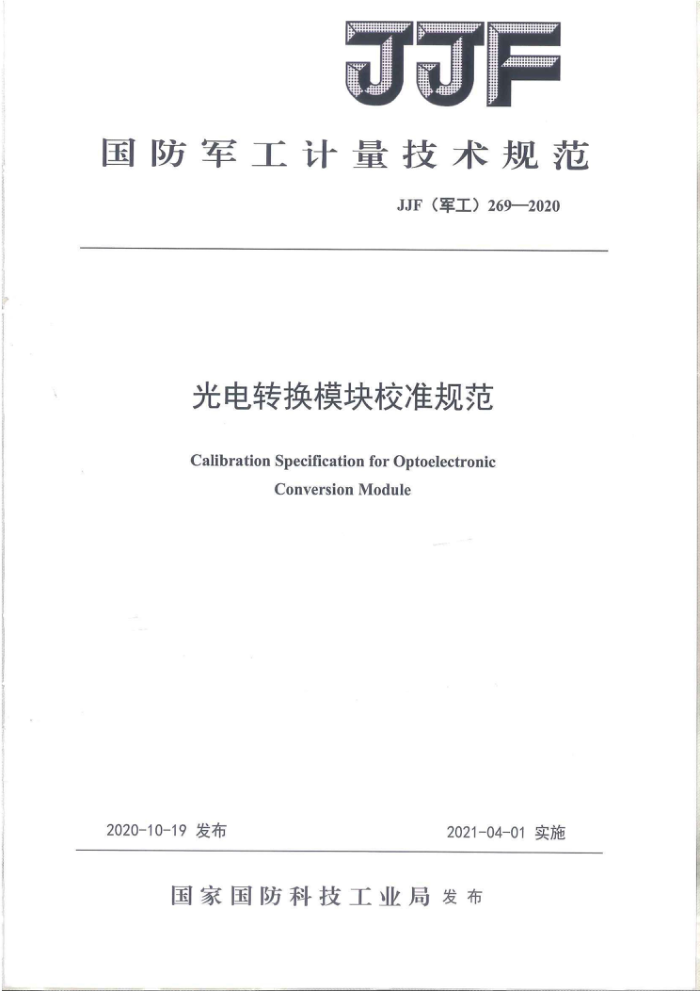

JJF
国防军工计量技术规范
JJF（军工）269—2020
光电转换模块校准规范
Calibration Specification for Optoelectronic
Conversion Module
2020-10-19发布
2021-04-01实施
国家国防科技工业局发布 JJF（军工）269—2020
光电转换模块校准规范 Calibration Specification for OptoelectronicConversionModule
JJF（军工）269—2020
起草单位：国防科技工业第二计量测试研究中心 JJF（军工）269-—2020
本规范主要起草人：
谌贝（国防科技工业第二计量测试研究中心）谢文（国防科技工业第二计量测试研究中心）龚鹏伟 （国防科技工业第二计量测试研究中心）张莉 （国防科技工业第二计量测试研究中心）
参加起草人：
程晴（国防科技工业第二计量测试研究中心）马红梅（国防科技工业第二计量测试研究中心）杨春涛（国防科技工业第二计量测试研究中心） JJF（军工）269—2020
目录
前言 1范围... 2术语和定义 2.1暗电流. 2.2直流响应度 2.3解调响应度.. 3概述... 3.1原理.. 3.2构造.. 3.3用途. 4计量特性. 4.1光响应波长范围 4.2光回波损耗. 4.3射频端口反射系数模值 4.4暗电流 4.5直流响应度 4.6解调响应度 4.7带宽（3dB截止频率） 4.8上升时间 5校准条件.. 5.1环境条件 5.2校准用设备 6校准项目和校准方法 6.1校准项目. 6.2校准方法.. 7校准结果的处理. 8复校时间间隔附录A数据记录格式附录B光电转换模块校准不确定度评定示例
A
.2
..2 .2
2
2
.2
.2 .4
A
4 9
9 .10 .12 JJF（军工）269—2020
前言
本规范参考了GB/T24365—2009《通信用光电探测器组件测试方法》，GJB1654—93 《频域法光纤光缆、光电元器件及光通信整机带宽测量系统检定规程》。
本校准规范为首次制定。
ⅡI JJF（军工）269—2020
光电转换模块校准规范
1范围
本规范适用于工作波长在1.5um波段，信号带宽50GHz以下的光电转换模块的校准。 工作原理相似的其他波段光电转换模块的校准可参照使用。 2术语和定义
下列术语和定义适用于本规范。 2.1暗电流darkcurrent
在无输入时，光电转换模块或者其阴极输出的电流。 2.2直流响应度DCresponsivity
光电转换模块输出的直流电流与输入连续波光功率的比值 2.3解调响应度demodulationresponsivity
光电转换模块输出射频电流的幅值与输入调制光功率调制幅度的比值。 3概述 3.1原理
光电转换模块能够将光信号转换成电信号，用于实现对光信号的探测，或者从以光信号为载波的已调信号中解调出电信号。当激光照射至光电转换模块的光传感材料（如半导体材料）上时，会产生光生载流子，并在偏置电压的作用下发生移动，输出电信号，实现光信号向电信号的转换。 3.2构造
光电转换模块通常具有光输入端口、电输出端口和偏置电压端口，如图1所示，其中光输入端口一般为光纤型。对于光接收机等集成型光电转换模块，其偏置电压由内部电路
提供，而不具备外部偏置电压输入接口。
光输入 国端口
电输出端口 RFout
光电转换模块
OPTim
偏置电压端口图1光电转换模块示意图
3.3用途
光电转换模块的功能是将接收到的光信号转换成电信号，工作在通信波长的光电转换模块主要对加载在光载波上的电信号实现解调，可用于激光探测、光纤通信、微波光子学、 红外成像、遥感、制导等领域。 4计量特性 4.1光响应波长范围 JJF（军工）269—2020
光响应波长范围：1480m~1630nm 4.2光回波损耗
光回波损耗范围：<45dB 4.3射频端口反射系数模值
射频端口反射系数模值：<0.5（10MHz～50GHz） 4.4暗电流
暗电流：1nA~1uA 4.5直流响应度
直流响应度：0.1A/W~1.0A/W 4.6解调响应度
解调响应度频率范围：10MHz～50GHz 解调响应度范围：0.1A/W~1.0A/W
4.7带宽（3dB截止频率）
带宽范围：10MHz～50GHz 4.8上升时间
上升时间：≥7ps 5校准条件 5.1环境条件
a）环境温度：23℃±5℃； b）相对湿度：≤80%； c）供电电源：（220±11）V，（50±1）Hz； d）其他：具备静电防护措施，周围无影响校准系统正常工作的机械振动和电磁干扰。
5.2校准用设备
校准用设备应经过计量技术机构检定或校准，满足校准使用要求，并在有效期内。 a）可调谐激光器：
1）波长调谐范围：1480mm~1630nm； 2）输出功率：≥0dBm； 3）功率稳定度：0.02dB（15分钟）； 4）波长设置分辨力：优于1pm。
b）光衰减器：
1）波长范围：1480nm~1630nm 2）衰减范围：0dB～40dB； 3）衰减设置示值重复性：0.1dB。
c）直流电流表：
2 JJF（军工）269—2020
1）测量范围：1nA~1μA； 2）最大允许误差：±（0.1%R+0.05nA）。
d）光回波损耗仪：
1）测量波长：1480nm~1630nm中单波长点； 2）测量范围：OdB～55dB； 3）最大允许误差：±1.0dB。
e）网络分析仪：
1）频率范围：10MHz～50GHz； 2）反射系数：0～1，U=0.01～0.03（k=2）； 3）传输幅度：0dB～70dB，U=0.10dB～0.40dB（k=2）。
f）连续波光源：
1）光波波长：1480m~1630nm中单波长点； 2）输出功率：≥0dBm； 3）输出功率稳定度：0.02dB（15分钟）。
g）光功率计：
1）测量波长：1480nm~1630nm； 2）测量范围：-40dBm~15dBm； 3）最大允许误差：±0.20dB。
h）电光调制器：
1）调制方式：强度型； 2）光载波波长：1550nm波段； 3）调制带宽：10MHz～40GHz； 4）插入损耗：<5dB； 5）调制响应度：>0.001W/A； 6）调制响应度最大允许误差：±12%。
i）光波长计：
1）测量范围：1480nm~1630nm； 2）示值最大允许误差：±0.8pm。
j）光耦合器：
1）耦合类型：2×1； 1）分光比：50%:50%； 1）单路插入损耗：<4dB
k）功率计：
1）频率范围：10MHz～50GHz；
3
