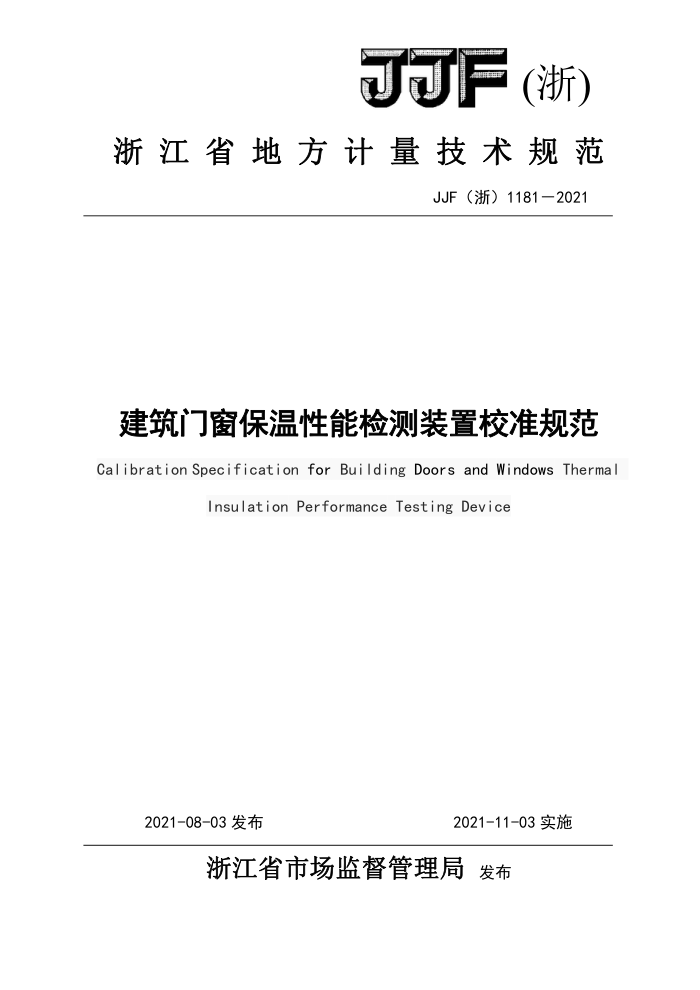

JJF (浙)
浙江省地方计量技术规范
JJF（浙）1181—2021
建筑门窗保温性能检测装置校准规范 Calibration Specification for Building Doors and windows Thermal
Insulation Performance Testing Device
2021-08-03发布
2021-11-03实施
浙江省市场监督管理局 发布 JJF（浙）1181—2021
建筑门窗保温性能
JJF(浙)1181-2021
检测装置校准规范
CalibrationSpecification for BuiIding Doors and windows Thermal
InsulationPerformance TestingDevice
归口单位：浙江省市场监督管理局
主要起草单位：台州市计量技术研究院
台州市建设工程质量检测中心
参加起草单位：台州市计量设备技术校准中心
本规范委托台州市计量技术研究院负责解释 JJF（浙）11812021
本规范主要起草人：
徐欣（台州市计量技术研究院）梁林（台州市计量技术研究院）
陈传飞（台州市建设工程质量检测中心）
参加起草人：
陈岚（台州市计量设备技术校准中心）
张锋 （台州市计量技术研究院）朱妙根（台州市计量设备技术校准中心）
葛伟能（台州市建设工程质量检测中心） JJF（浙）1181—2021
目 录
引言
() (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (4) (6) (6) ( 7) (8) (9) (11) (12) (15) (19)
范围 2 引用文件· 3术语· 4 概述··· 5计量特性…· 6校准条件· 6.1环境条件 6.2标准器及其他设备 7校准项目和校准方法··· 7.1校准项目 7.2校准方法· 7.2. 1 温度传感器示值误差 7.2.2热箱、冷箱温度偏差及波动度 7.2.3 湿度· 7.2.4功率表示值误差· 8校准结果表达· 9复校时间间隔附录A建筑门窗保温性能检测装置校准记录参考格式附录B 校准证书内页参考格式· 附录C热箱温度偏差测量结果的不确定度评定示例· 附录D 温度传感器示值误差测量结果的不确定度评定示例· 附录E功率表示值误差测量结果的不确定度评定示例
1 JJF（浙）1181—2021
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》 、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》编制。
本规范为首次制定
II JJF（浙）1181—2021
建筑门窗保温性能检测装置校准规范
1范围
本规范适用于基于标定热箱法原理的建筑门窗保温性能检测装置的计量性能的校准建筑墙体保温性能检测装置的计量性能的校准可参照本规范。 2引用文件
JJG780-1992交流数字功率表检定规程 JJF1101-2019环境试验设备温度、湿度参数校准规范 JJF1171-2007温度巡回检测仪校准规范 GB/T8484-2020建筑外门窗保温性能检测方法 GB/T13475-2008绝热稳态传热性质的测定标定和防护热箱法凡是注日期的引用文件，仅注日期的版本适用于本规范。凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3术语
JF1001-2011和上述引用文件界定的以及以下术语和定义适用于本规范。 本规范使用下列术语。
3.1建筑门窗保温性能检测装置buildingdoorsandwindowsthermalinsulatior performance testing device
建筑门窗保温性能检测装置是检测建筑门窗阻止热量由室内向室外传递能力的设备。 3.2门窗传热系数doorsandwindowsthermaltransmittance
稳态传热条件下，门窗两侧空气温差为1℃时单位时间内通过单位面积的传热量。 3.3温度偏差temperaturedeviation
检测装置稳定状态下，工作空间各测量点在规定时间内实测最高温度和最低温度与设定温度的上下偏差，温度偏差包含温度上偏差和温度下偏差。 4概述
基于标定热箱法的建筑门窗保温性能检测装置（以下简称检测装置）主要由热箱、冷箱、 试件框、填充板和环境空间五部分组成，见图1所示。检测装置是基于稳态传热原理来检测建筑门窗传热系数。试件一侧为热箱，模拟供暖建筑冬季室内气温条件；另一侧为冷箱，模拟冬季室外气温和气流速度。在对试件缝隙进行密封处理，试件两侧各自保持稳定的空气温度、气流速度和热辐射条件下，测量热箱中加热装置单位时间内的发热量，减去通过热箱壁、试件框、填充板、试件和填充板边缘的热损失，除以试件面积与两侧空气温差的
1 JJF（浙）1181—2021
乘积，即可得到试件的传热系数。
4
13
注：1
控制系统 —热箱导流板 ----试件
控湿系统
环境空间
加热装置
一热箱
b
8 -—-填充板
一试件框
10- -冷箱导流板
11- 一制冷装置 12- 一空调装置 13-----冷箱
图1检测装置的组成
5计量特性 5.1温度传感器示值误差
温度传感器的最大允许误差：土0.25℃。 5.2热箱、冷箱温度偏差及波动度
热箱温度偏差：土0.5℃，温度波动度：0.2℃；冷箱温度偏差：土0.5℃，温度波动度：土0.3℃。
5.3湿度
在抗结露因子检测时热箱内相对湿度的实测值：不大于25%。 5.4功率表示值误差
热箱计量用功率表的最大允许误差：土0.5%。 6校准条件 6.1环境条件
环境温度：（20土5）℃；相对湿度：≤85%RH；气压：(86～106)kPa；检测装置周围环境应无强振动和强电磁干扰存在。
2 JJF（浙）1181—2021
6.2标准器及其他设备
测量设备的扩展不确定度（k-2)应不大于被校对象相应参数最大允许误差绝对值的 1/3，测量范围应覆盖被校对象各功能的测量范围。推荐选择以下测量设备，如表1所示。
表1测量设备
序号 仪器设备名称
技术要求
用途
一般选用高精度数字测温仪与便携式恒温设备作为测量标准器。 高精度数字测温仪：测量范围应覆盖（-30～30）℃： 用于温度传感器
的校准
分辨力不低于0.01℃；最大允许误差土0.05℃。 便携式恒温设备：测量范围应覆盖（-30～30）℃；水平温场温差0.05℃；温度波动度土0.05℃/10min。 般选用多通道温度显示仪表或多路温度测量装置。通道传感器数量不少于9个。 测量范围应覆盖（-30~30）℃；分辨力：0.01℃；最大允许误差：±（0.15℃+0.002），其中，为温 度的校准度的绝对值，单位为℃。 测量范围：（10～100)%RH；分辨力：0.1%RH；
温度测量标准
1
用于热箱、冷箱温度偏差及波动
湿度测量标准
用于湿度的测量
2
最大允许误差：土2.0%RH。 测量范围50mW1200W；分辨力：0.1W；最大允许误差：±0.1%。
功率测量标准
用于功率的校准
3
7 校准项目和校准方法 7. 1 校准项目序号 1 2 3 4
校准项目温度传感器示值误差
热箱、冷箱温度偏差及波动度
湿度功率表示值误差
7.2校准方法 7.2.1温度传感器示值误差
温度传感器未安装到检测装置前，或已经安装到检测装置后，都可采取以下方法进行校准。温度传感器的校准点一般按照表2进行选取，也可根据用户需要选择校准点进行温度传感器的校准。
3
