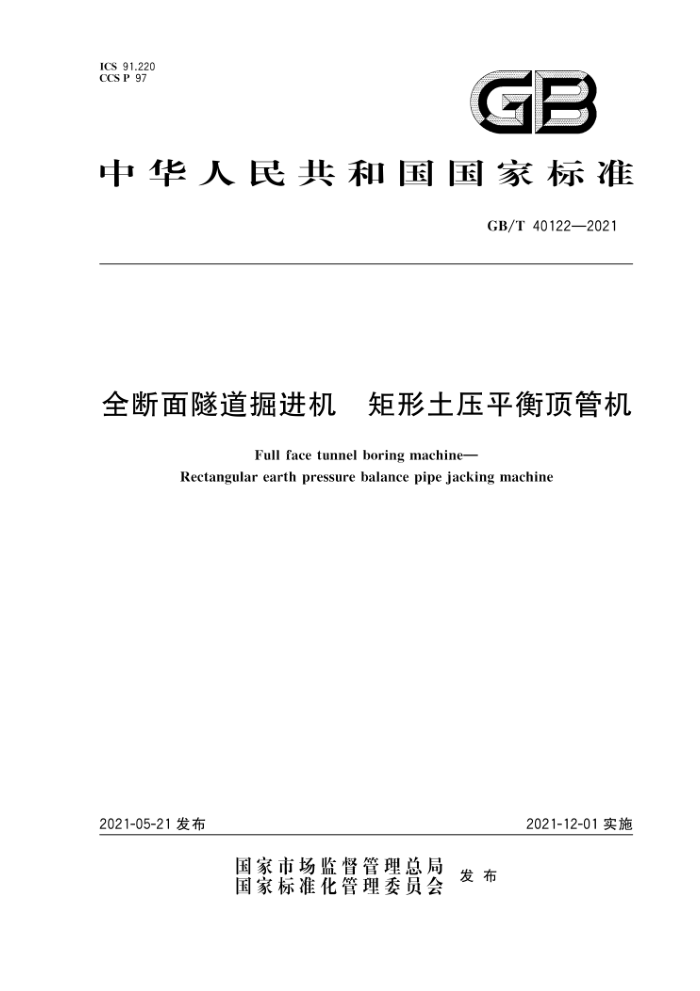

ICS 91.220 CCSP 97
GB
中华人民共和国国家标准
GB/T40122—2021
全断面隧道掘进机 矩形土压平衡顶管机
Full face tunnel boring machine-
Rectangular earth pressure balance pipe jacking machine
2021-12-01实施
2021-05-21发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T40122—2021
目 次
前言
范围规范性引用文件 3 术语和定义
1
2
基本参数与型号 4.1 基本参数 4.2 型号技术要求 5.1 一般要求 5.2 刀盘与刀具 5.3 刀盘驱动单元 5.4 盾体 5.5 顶推装置 5.6 顶铁、顶环、后靠 5.7 螺旋输送机 5.8 中继间 5.9 纠偏系统 5.10 辅助系统 5.11 液压系统 5.12 电气系统 5.13 数据采集系统 5.14 导向系统 5.15 职业健康与环境安全试验方法
6
6.1 试验条件 6.2 目测检查 6.3 数据采集 6.4 开挖尺寸 6.5 刀盘与刀具 6.6 刀盘驱动单元 6.7 盾体： 6.8 顶推装置· 6.9 顶铁与后靠 6.10 螺旋输送机 6.11 中继间最大顶推速度 6.12 纠偏系统 6.13 辅助系统
14 14 14 14 GB/T40122—2021
6.14 污染度检测 6.15 电气系统 6.16 气体检测 6.17 急停检查检验规则·
15 15 15 15 15 15 15 16
7
7.1 检验分类 7.2 出厂检验… 7.3 工地检验 7.4 型式检验. 7.5 判定规则随行文件和产品维护保养手册
8
8.1 随行文件.. 8.2 产品维护保养手册 9标志、包装和运输 9.1 标志·· 9.2 包装和运输附录A（资料性） 顶管机顶推力计算方法附录B（资料性） 纠偏力计算方法附录C（资料性） 检查记录表
-
17 17 17 18
20 23
10
1 GB/T 40122—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由中国机械工业联合会提出。 本文件由全国建筑施工机械与设备标准化技术委员会（SAC/TC328）归口。 本文件起草单位：中铁工程装备集团有限公司、石家庄铁道大学、大连理工大学、江苏广泓重工设备
有限公司、中国水利水电第三工程局有限公司、盾构及掘进技术国家重点实验室、中国铁建重工集团股份有限公司、中交天和机械设备制造有限公司、北方重工集团有限公司、上海隧道工程有限公司机械制造分公司、北京建筑机械化研究院有限公司、安徽唐兴机械装备有限公司。
本文件主要起草人：李建斌、贾连辉、郭京波、卓普周、余彬泉、霍军周、王琪、李凤远、麻成标、杨辉、 周俊、顾建江、刘双、唐飞、范磊、潘存治、丁谢君、李东锋、李宏波、王宇飞、靳党鹏、王义、石元奇、姚宝、 孙艳秋。
0
= GB/T40122—2021
全断面隧道掘进机矩形土压平衡顶管机
1范围
本文件规定了矩形土压平衡顶管机的术语和定义、基本参数与型号、技术要求、试验方法、检验规
则、随行文件、标志、包装和运输。
本文件适用于矩形土压平衡顶管机（以下简称顶管机）。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ZIC
GB/T 191 包装储运图示标志 GB/T3766 液压传动系统及其元件的通用规则和安全要求 GB/T5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB5226.3 机械安全机械电气设备第11部分：电压高于1000Va.c.或1500Vd.c.但不超过
36kV的高压设备的技术条件
GB/T 6388 运输包装收发货标志 GB/T 7932 气动 对系统及其元件的一般规则和安全要求 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 14039- -2002 液压传动 油液 固体颗粒污染等级代号 GB/T 17301 土方机械 操作和维修空间 棱角倒钝 GB/T 20082 液压传动液体污染 采用光学显微镜测定颗粒污染度的方法 GB/T 34354 2017 全断面隧道掘进机 术语和商业规格 GB/T34651—2017 全断面隧道掘进机 土压平衡盾构机 GB/T 37400.3 重型机械通用技术条件 第3部分：焊接件 GB/T 37400.10 重型机械通用技术条件 第10部分：装配 GB/T 37400.11 重型机械通用技术条件 第11部分：配管 GB/T40127—2021 全断面隧道掘进机顶管机安全要求 GB50150 电气装置安装工程电气设备交接试验标准 GB50168—2018 电气装置安装工程电缆线路施工及验收标准 JB/T10205 液压缸
3术语和定义
GB/T34354—2017、GB/T34651—2017和GB/T40127—2021界定的以及下列术语和定义适用于本文件。
