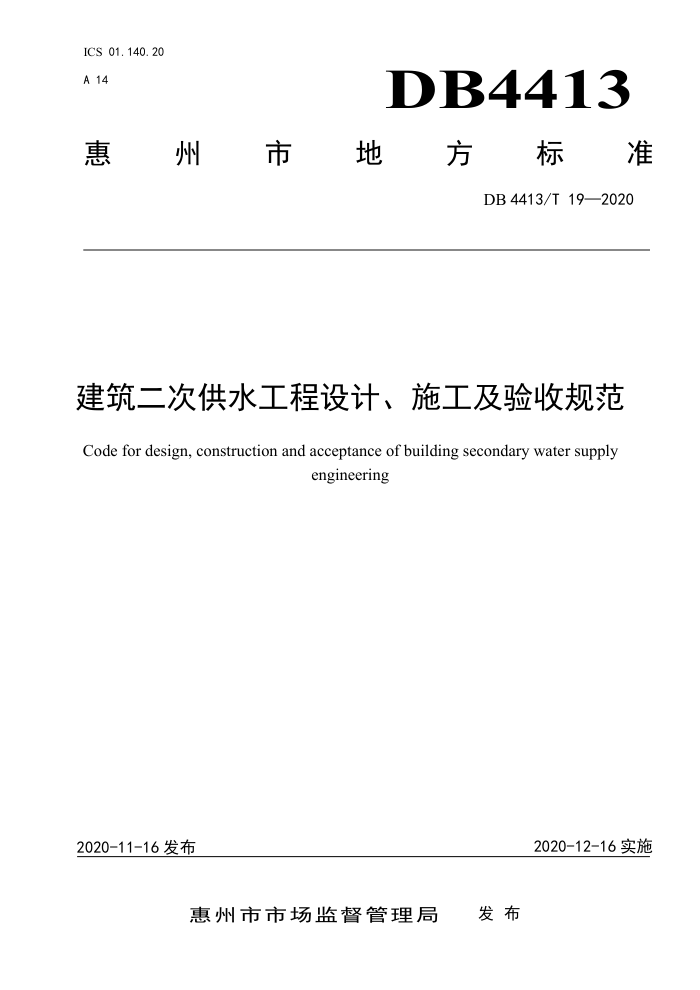

ICS 01.140.20 A 14
DB4413
惠州 市國地國方 标准
DB4413/T19—2020
建筑二次供水工程设计、施工及验收规范
Code for design, construction and acceptance of building secondary water supply
engineering
2020-12-16实施
2020-11-16 发布
发布
惠州市市场监督管理局 DB4413/T19—2020
目 次
前言，引言. 1范围. 2规范性引用文件. 3术语和定义 4基本规定 5水量、水压. 6二次供水方式.. 7管道布置. 8泵房及水泵.. 9水池（箱） 10管材及配件.. 11阀门.. 12水表及给水管道井（水表井） 13水质保障 14电气.... 15自控与安防... 16防恐... 17施工及安装. 18验收 19运行与维护附 录 A （资料性附录）子分部工程质量验收表附 录 B （资料性附录）给水工程质量验收表. 附 录 C （资料性附录） 管道消毒记录表. 附 录 D （资料性附录） 管道工程消毒冲洗合格证明，条文说明，
I
II
. >
1
4+.1
12 ..14 16
+
..19 20 22 .24
.25
..26 ***28 ..29 .35 36 .. 37 38 .39 DB4413/T 192020
前言
本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起
草。
本文件由惠州市住房和城乡建设局提出并归口。 本文件起草单位：中国市政工程中南设计研究总院有限公司惠州分院、惠州市住房和城乡建设局、
南京市市政设计研究院有限责任公司、广州城品建筑设计院有限公司、惠州市水务集团有限公司、惠州市供水有限公司。
本文件主要起草人：邓少炜、邓军、邓颖辉、刘天明、吕燕敏、杨霞、吴勇、何伟、张杰、张可可、 陈宁、陈佳才、陈健聪、李少文、李展杰、宋正光、林力诚、欧阳梅、周平、陶炳林、袁玉明、容振辉、 黄猛威、覃志平、曾令斌、雷娟、黎诗茗、黎勇伟、燕强、戴素婷、翁任之。
II DB4413/T19—2020
引言
为配合《惠州市建筑二次供水工程技术导则（试行）》（2013）、《惠州市城市供水用水管理规定》 （2017）、《惠州市城镇生活饮用水二次供水管理办法》（2017）的贯彻实施，落实GB5749《生活饮用水卫生标准》的要求，保障社会公众利益，提高惠州市市区供水设施的建设和管理水平，保证供水水量、水压和水质，特制订本规范。
本文件目的在于进一步提高居民饮用水服务质量，保障居民饮用水“最后一公里”的安全，有利于供水企业“抄表到户，管表到户”的实施。
本文件适用于惠州市下列新建、扩建和改建的建筑“二次供水”和“一户一表”的设计、施工、验收以及设施维护：
1）居住建筑； 2）需要设置水表计量的公共建筑和工业建筑。
上述建筑二次供水工程的设计、施工及验收除执行本规范外，尚应符合国家、行业和地方现行有关标准、规范的规定
除执行本规范，尚应符合《城市供水行业反恐怖防范工作标准》相关规定
III DB4413/T19—2020
建筑二次供水工程设计、施工及验收规范
1范围
本文件规定建筑二次供水工程基本规定、二次供水方式、管道布置、泵房及水泵、水池（箱）、电气、自控与安防、施工及安装、验收。
本文件适用于惠州市建筑二次供水工程设计、施工及验收。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。
GB/T778.1饮用冷水水表和热水水表第1部分：计量要求和技术要求 GB/T778.2饮用冷水水表和热水水表第2部分：试验方法 GB/T778.3饮用冷水水表和热水水表第3部分：试验报告格式 GB/T 778.4个 饮用冷水水表和热水水表第4部分：GB/T778.1中未包含的非计量要求 GB/T 778.5个 饮用冷水水表和热水水表第5部分：安装要求 GB3096声环境质量标准 GB/T 3797 电气控制设备 GB 4806.1 食品接触材料及制品通用安全要求 GB 5749 生活饮用水卫生标准 GB/T 5750 生活饮用水标准检验方法 GB/T 8464 铁制和铜制螺纹连接阀门 GB/T 12238 法兰和对夹连接弹性密封蝶阀 GB/T 13295 水及燃气用球墨铸铁管、管件和附件 GB/T13927 工业阀门压力试验 GB17051 二次供水设施卫生规范 GB/T 17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB 18613 电动机能效限定值及能效等级 GB/T18691.4 农业灌溉设备灌溉阀第4部分：进排气阀 GB/T 19837 城镇给排水紫外线消毒设备 GB/T 23858 检查井盖 GB/T 24603 箱式叠压给水设备 GB/T 24912 罐式叠压给水设备 GB/T 24923 普通型阀门电动装置技术条件 GB/T 26003 无负压管网增压稳流给水设备 GB/T29529 泵的噪声测量与评价方法 GB/T 29531 泵的振动测量与评价方法 GB/T 31853 矢量无负压供水设备 GB/T 37892 数字集成全变频控制恒压供水设备
4
