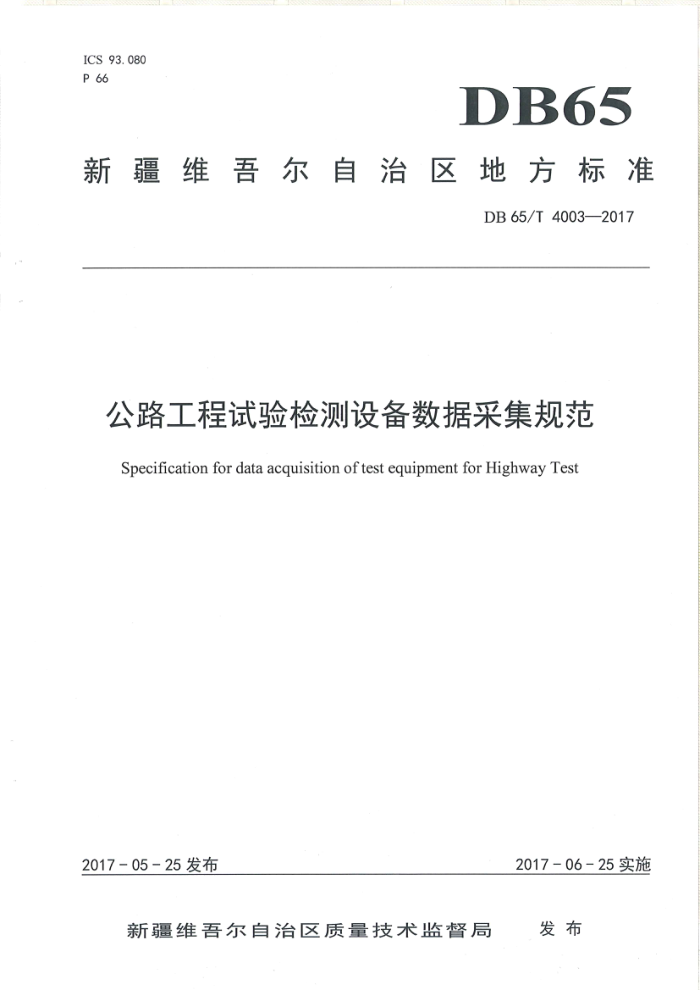

ICS 93.080 P 66
DB65
新疆维吾尔自治区地方标准
DB65/T4003—2017
公路工程试验检测设备数据采集规范
Specificationfordataacquisition oftest equipmentforHighwayTes
2017-05-25发布
2017-06-25实施
发布
新疆维吾尔自治区质量技术监督局 DB65/T40032017
前 言
本标准依据GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准由新疆维吾尔自治区交通运输工程质量监督局提出。 本标准由新疆维吾尔自治区交通运输厅归口。 本标准起草单位：新疆维吾尔自治区交通运输工程质量监督局、湖南建研信息技术股份有限公司。 本标准起草人：陈发明、望远福、蔡东波、范杰林、王莹莹、梁冰、曾胡、易小明、罗卫军、陈秋
玲、林存海、叶志国、赵喜忠、张金海、阿里木江。
工 DB65/T40032017
公路工程试验检测设备数据采集规范
1范围
本标准规定了公路工程试验检测设备数据采集的术语和定义、数据传输、数据格式、数据内容和数据存储的要求。
本标准适用于公路工程试验检测设备的数据采集。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有修改单），适用于本文件。
GB/T19582.2基于Modbus协议的工业自动化网络规范第2部分：Modbus协议在串行链路上的实现指南
GB/T21671基于以太网技术的局域网系统验收测评规范 JT/T828公路试验检测数据报告编制导则 ECMA-404JSON数据交换格式（TheJSONDataInterchangeFormat） IETFRFC3629UTF-8，IS010646的转换格式弃用：2279，STD的部分：63(UTF-8，atransformation
formatofIS010646Obsoletes:2279PartofSTD:63)
RFC2045多用途网际邮件扩充协议（MIME）第一部分：Internet信息体格式（Multipurpose Internet MailExtensions(MIME)Part One:Format of Internet MessageBodies)
交通部2005年第12号令公路水运工程试验检测管理办法
3术语和定义
下列术语和定义适用于本文件。
3.1
服务器server 用于接收、处理、存储检测数据采集设备所采集数据的计算机。
3. 2
检测数据采集设备dataacquisitiondevice 对原始物理量进行采集、分析、计算，并将数据上传至服务器的设备。
3. 3
UTF-8编码8-bit Unicode Transformation Format UTF-8是一种针对Unicode的可变长度字符编码。
1 DB65/T4003—2017
3. 4
小尾格式littleendian 又称小端格式，是一种计算机数据存储格式。存储时数据的低字节位于存储器的低地址，高字节位
于存储器的高地址。 3. 5
工地试验室constructionsitelaboratory 工程建设过程中为控制质量由等级试验检测机构在工程现场设立的试验室。
3. 6
等级试验室gradelaboratory 按照《公路水运工程试验检测管理办法》（交通部2005年第12号令）的要求，取得“公路水运工程
试验检测机构等级证书”的机构。
4数据传输
4.1数据采集层次 4.1.1服务器与检测数据采集设备的数据采集结构应分为两层，如图1所示。
服务器
通讯链路
通过计算机实现数据采集功能
自带数据采集功能
检测数据采集设备
图1数据采集结构层次
4.1.2数据采集结构层次图中功能如下：
a）服务器运行数据采集服务，用于接收、解析与存储检测数据采集设备上传的检测数据； b）通讯链路作为服务器与检测数据采集设备的通讯桥梁，传输服务器与检测数据采集设备之间的
通讯数据。服务器与检测数据采集设备之间可采用各种可能的硬件链路进行连接。通讯链路使用以太网传输应符合GB/T21671的要求，使用串行通讯传输应符合GB/T19582.2的要求。
c）检测数据采集设备用于采集试样的原始物理量，并进行分析、计算形成结果后将数据上传至服务器。
2 DB65/T4003—2017
4.2数据传输机制
服务器与检测数据采集设备之间应采用应答模式进行交互，应答的交互如下： a）检测数据采集设备向服务器发起命令，并等待应答，等待期间不发其他数据。服务器收到命令
后响应命令，并向检测数据采集设置应答将执行结果。检测数据采集设备收到应答后，交互完成；
b) 若检测数据采集设备在指定的超时时间内未接收到服务器的应答，应重发数据并进行重发计
数，直至收到服务器的应答。若重发次数超限，则认定与服务器通讯中断。若服务器收到重发的命令，则只回复与上次相同的应答，不再重复响应。检测数据采集设备应具备设置超时时间和重发次数的功能；
c) 若检测数据采集设备上传数据时与服务器通讯中断或者收到了不正确的应答，应在本地队列中
以只读的形式暂存待上传的数据，下次与服务器连接成功时重新上传。
4.3数据交互流程
4.3.1检测数据采集设备与服务器的信息交互流程（从检测数据采集设备的角度）应符合图2要求：
