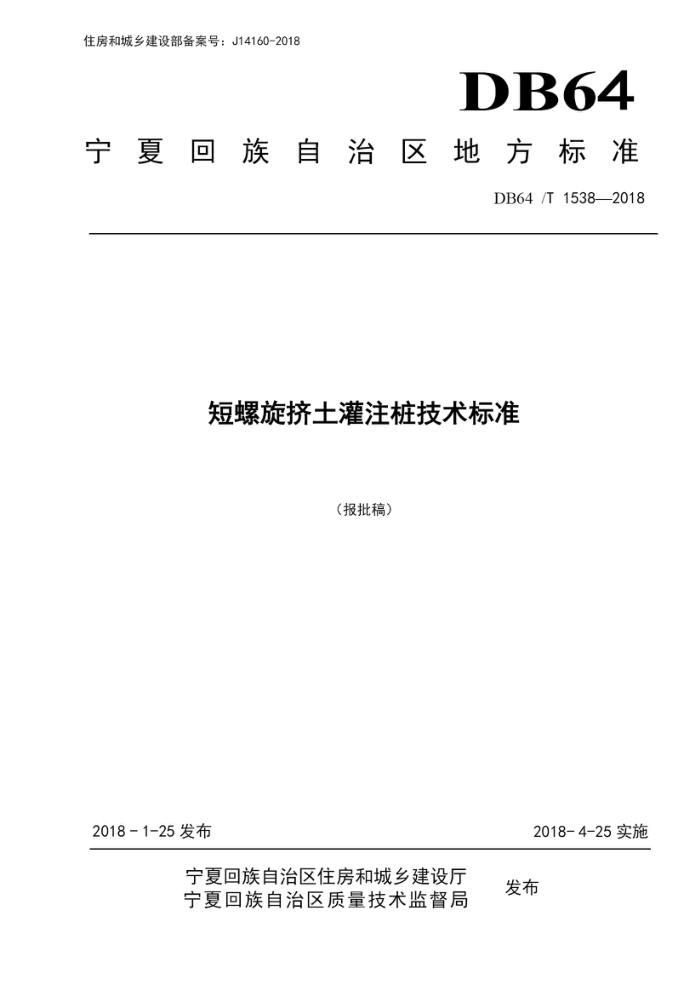

住房和城乡建设部备案号：J14160-2018
DB64
宁夏回族自治区地方标准
DB64/T1538—2018
短螺旋挤土灌注桩技术标准
（报批稿）
2018-1-25发布
2018-4-25实施
宁夏回族自治区住房和城乡建设厅宁夏回族自治区质量技术监督局
发布 DB64/×xx2018
目 次
前言范围
II
1 2 总则
3 规范性引用文件
术语和定义 5 基本规定 6 桩基计算
4
6
施工质量检验和验收
15 18 20 22 23
8
附录A（规范性附录） 施工工艺流程图. 附录B（规范性附录） 基桩施工记录表，附录C（规范性附录） 用词说明. DB64/ ×××—2018
前言
本标准是按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则编写。 本标准由宁夏回族自治区住房和城乡建设厅提出并归口。 本标准由宁夏回族自治区住房和城乡建设厅批准。 本标准由宁夏夯中岩土工程有限公司负责具体技术内容的解释。为提高本标准质量，请各单位在执
行本标准过程中，注意积累资料，总结经验。在执行本标准过程中如有意见或建议，请将意见或建议反馈给宁夏夯中岩土工程有限公司（地址：银川市兴庆区清和园4号楼101号，邮编：750001；E-mail： hangzhongyantu@163.com），以便修订时参考
本标准起草单位：宁夏夯中岩土工程有限公司、中冶治建筑研究总院有限公司、宁夏建筑设计研究院有限公司、银川市规划建筑设计研究院有限公司、中国京治工程技术有限公司、宁夏大学、宁夏建设职业技术学院、宁夏建工集团有限公司、宁夏德坤岩土工程有限公司、山东卓力桩机有限公司。
本标准主要起草人：吴新明、刘钟、万广达、焦新春、刘振华、卢璟春、王社选、郭宁生、刘玉荣、 张树德、崔自治、李宏波、刘振华、陈润生、安少荣、贾峰、唐功元、安胜、吴从亮、王凤良、杨小林。
II DB64/×xx2018
短螺旋挤土灌注桩技术标准
1范围
本标准规定了短螺旋挤土灌注桩技术的总则、术语和定义、基本规定、桩基计算、施工、质量检验
和验收。
2总则
2.1为了保证短螺旋挤土灌注桩设计与施工规范化，做到安全适用、技术先进、经济合理、确保质量、 保护环境，制定本标准。 2.2本标准适用于建筑（包括构筑物）桩基的短螺旋挤土灌注桩设计、施工及验收；市政、公路、铁路工程可结合本标准执行。 2.3短螺旋挤土灌注桩的设计与施工应综合考虑场地的工程与水文地质条件、上部结构特点、荷载特征、施工环境、设备性能、地方经验等因素，因地制宜，精心设计，加强施工质量控制与管理。 2.4短螺旋挤土灌注桩的设计、施工和验收除应符合本标准外，尚应符合国家现行有关标准、规范的规定。
3规范性引用文件
3
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50007 建筑地基基础设计规范 GB50010 混凝土结构设计规范 GB 50011 建筑抗震设计规范 GB50021 岩土工程勘察规范 GB50025 湿陷性黄土地区建筑规范 GB 50202 建筑地基基础工程施工质量验收规范 GB 50204 混凝土结构工程施工质量验收规范 GB 50046 工业建筑防腐蚀设计规范 GB50666 混凝土结构工程施工规范 JGJ 18 钢筋焊接及验收规程 JGJ 79 建筑地基处理技术规范 JGJ 94 建筑桩基技术规范 JGJ 106 建筑基桩检测技术规范 JGJ 107 钢筋机械连接技术规程 JGJ 340 建筑地基检测技术规范
术语和定义
4
下列术语和定义适用于本标准。
1 DB64/×××—2018 4. 1
短螺旋挤土灌注桩短螺旋挤土灌注桩亦称为双向螺旋挤土灌注桩或双向螺旋挤扩桩，是一种通过带有短螺旋挤扩钻头
的桩工钻机旋钻挤土成孔并压灌混凝土而形成的中等直径、圆柱形的挤土灌注桩。 4. 2
桩基由设置于岩土地层中的桩和与桩顶连接的承台共同组成的基础或由柱与桩直接连接的单桩基础。
4. 3
基桩桩基础中的单桩。
4. 4
复合基桩单桩及其对应面积的承台下地基土组成的复合承载基桩。
4. 5
单桩竖向极限承载力单桩在竖向荷载作用下到达破坏状态前或出现不适于继续承载的变形时所对应的最大荷载，它取决
于土对桩的支承阻力和桩身承载力。 4. 6
极限侧阻力相应于桩顶作用极限荷载时，桩身侧表面所发生的岩土阻力。
4. 7
极限端阻力相应于桩顶作用极限荷载时，桩端所发生的岩土阻力。
4.8
单桩竖向承载力特征值单桩竖向极限承载力标准值除以安全系数后的承载力值。
4. 9
负摩阻力桩周土体由于自重固结、湿陷、地面荷载作用等原因而产生大于基桩的沉降所引起的对桩表面的向
下摩阻力。
5 基本规定
5.1一般规定 5.1.1短螺旋挤土灌注桩适用于未经修正的标准贯入试验（SPT）击数N<60的填土、黏性土、粉土、砂土，也适用于黄土、角砾、圆砾、碎石、卵石、全风化岩和强风化岩等可压缩岩土地层，且不受地下水位限制。对于厚层饱和软黏土、淤泥、淤泥质土和泥炭质土地层，应慎用短螺旋挤土灌注桩施工工艺。对于厚层不可压缩岩土地层不宜采用短螺旋挤土灌注桩施工工艺。 5.1.2 2短螺旋挤土灌注桩桩径宜采用350~800mm。 5.1.3短螺旋挤土灌注桩适用于桩基和复合地基工程
2
