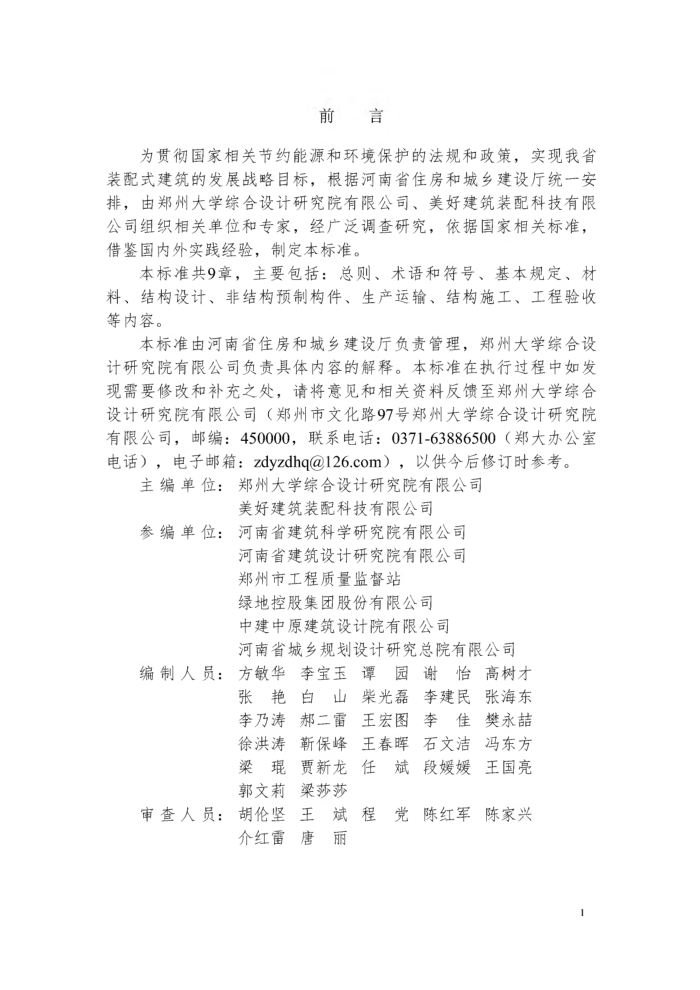

前言
为贯彻国家相关节约能源和环境保护的法规和政策，实现我省
装配式建筑的发展战略目标，根据河南省住房和城乡建设厅统一安排，由郑州大学综合设计研究院有限公司、美好建筑装配科技有限公司组织相关单位和专家，经广泛调查研究，依据国家相关标准，借鉴国内外实践经验，制定本标准。
本标准共9章，主要包括：总则、术语和符号、基本规定、材
料、结构设计、非结构预制构件、生产运输、结构施工、工程验收等内容。
本标准由河南省住房和城乡建设厅负责管理，郑州大学综合设
计研究院有限公司负责具体内容的解释。本标准在执行过程中如发现需要修改和补充之处，请将意见和相关资料反馈至郑州大学综合设计研究院有限公司（郑州市文化路97号郑州大学综合设计研究院有限公司，邮编：450000，联系电话：0371-63886500（郑大办公室电话），电子邮箱：zdyzdhq@126.com），以供今后修订时参考。
主编单位：郑州大学综合设计研究院有限公司
美好建筑装配科技有限公司
参编单位：河南省建筑科学研究院有限公司
河南省建筑设计研究院有限公司郑州市工程质量监督站绿地控股集团股份有限公司中建中原建筑设计院有限公司河南省城乡规划设计研究总院有限公司
编制人员：方敏华李宝玉谭园谢怡高树才
张艳白山柴光磊李建民张海东李乃涛郝二雷王宏图李佳樊永喆徐洪涛靳保峰王春晖石文洁冯东方梁琨贾新龙任斌段媛媛王国亮郭文莉梁莎莎
审查人员：胡伦坚王斌程党陈红军陈家兴
介红雷唐丽
1 目次
1总则， 2术语和符号.. 2.1术语. 2.2符号... 3基本规定. 4材料....
..8
4.1混凝土 4.2钢筋、钢材 4.3连接材料.. 4.4保温、填缝材料
.8
X
N
5结构设计. 5.1一般规定. 5.2作用及作用组合 5.3结构分析. 5.4叠合剪力墙设计.
.10 10 11 .11 .12 .22 24 ..26 26 .26 .26 .26 .27 .27 27 ...27 29 29 ..31
5.5楼盖设计. 5.6构造要求..
6非结构预制构件.. 6.1一般规定.. 6.2非承重预制外墙... 6.3非承重预制内墙. 6.4非承重预制墙板连接 7生产运输 7.1一般规定. 7.2模具... 7.3构件制作... 7.4构件检验.. 7.5运输与堆放. 8结构施工. 8.1一般规定， 8.2安装准备. 8.3安装与连接. 9工程验收.. 9.1一般规定.. 9.2主控项目.. 9.3一般项目. 本标准用词说明. 引用标准名录... 附：条文说明.
31 .31 .32 ..34 .34 .34 35 ....37
.38 40
2 Contents
1 General 2 Termsand Symbols
4
..6 ..6
2.1 Terms .. 2.2Symbols 3BasicRequirements 4 Materials ...
8 .9 .9 9
4.1 Concrete. 4.2ReinforcingBarand Steel. 4.3ConnectionMaterials 4.4 Insulation Materials and Sealing Materials...
...10 ..11 ....11 .12 ....12 ..12
5 Structural Design ...
5.1 General Requirements. 5.2ActionsandActionCombinations 5.3Structural Analysis 5.4 Superposed Shear Wall Design... 5.5SlabDesign 5.6Detailing Requirements.. 6Non-structuralPrecastComponent. 6.1 General Requirements...
22 ..25 .27 ..27 .27 ....27 ..27 ....28 ...28
6.2Non-load-bearing Precast exterior wall 6.3Non-load-bearingPrecastinteriorwall 6.4Non-load-bearing Precast wall Connection. 7 Production and transportation.. 7.1GeneralRequirements
.28 ..28 ..30 .30 ..32 ...32 ..32 ....33 ...35 ..35 ...35 ..36 ...38 ..39 ..41
7.2 Moulds 7.3Manufacturing 7.4 Inspection. 7.5TransportationandStorage
8 Construction.. 8.1GeneralRequirements
8.2ErectionPreparation 8.3ErectionandConnection
9ConstructionQualityAcceptance
9.1 General Requirements 9.2Dominant Items 9.3 General Items. Explanation of WordinginThisStandard List of Quoted Standards Addition:Explanation of Provisions
3 1总则
1.0.1为推进我省装配式混凝土建筑的发展，规范装配整体式叠合剪力墙结构的合理应用，做到安全适用、技术先进、经济合理、保证质量、绿色美观，制定本标准。 1.0.2本标准适用于我省抗震设防烈度为8度（0.20g）及8度以下地区装配整体式叠合剪力墙结构的设计、生产、运输、施工及验收。 1.0.3装配整体式叠合剪力墙结构建筑应遵循建筑全寿命期的可持续性性原则，并应标准化设计、工厂化生产、装配化施工、一体化装修、信息化管理和智能化应用 1.0.4装配整体式叠合剪力墙结构的设计、生产、运输、施工及验收除应符合本标准外，尚应符合国家现行相关标准的规定。
4 2术语和符号
2.1术语
2.1.1装配整体式叠合剪力墙结构monolithicprecastconcretesuperposedshearwallstructure
全部或部分剪力墙采用叠合剪力墙的装配整体式混凝土结构，简称“叠合剪力墙结构”。 2.1.2双面叠合剪力墙doublesuperposedconcreteshearwall
预制双面叠合墙板在现场安装固定后，浇筑中间空腔混凝土形成的整体受力剪力墙，
2.1.3单面叠合剪力墙singlesuperposedconcreteshearwall
预制夹心保温单面叠合墙板在现场经安装固定后，浇筑中间空腔混凝土形成的整体受力剪力墙。单面叠合剪力墙仅内叶预制混凝土墙板参与叠合，外叶预制混凝土墙板不参与结构受力，仅作为施工时的模板以及保温板的外保护板。 2.1.4预制双面叠合墙板doublesuperposedprecastconcreteshearwall
由两块预制混凝土墙板通过钢筋架连接成具有中间空腔的预制构件。 2.1.5预制夹心保温单面叠合墙板sandwishinsulationsinglesuperposedprecastconcrete shear wall
由两块预制混凝土墙板以及保温板通过拉结件牢固连接形成具有中间空腔的预制构
件。 2.1.6预制叠合墙板superposedprecastconcreteshearwall
由两块预制混凝土墙板通过连接形成具有中间空腔的预制构件。预制叠合墙板分为预
制双面叠合墙板和预制夹心保温单面叠合墙板。 2.1.7拉结件connector
连接预制夹心保温单面叠合墙板中内、外叶预制混凝土墙板，使其形成整体的连接器
件。 2.1.8接缝seam
包括预制构件之间的接缝、预制构件和现浇混凝土的接缝。 2.1.9叠合面laminatedsurface
预制混凝土构件和现浇混凝土的结合面。
5
