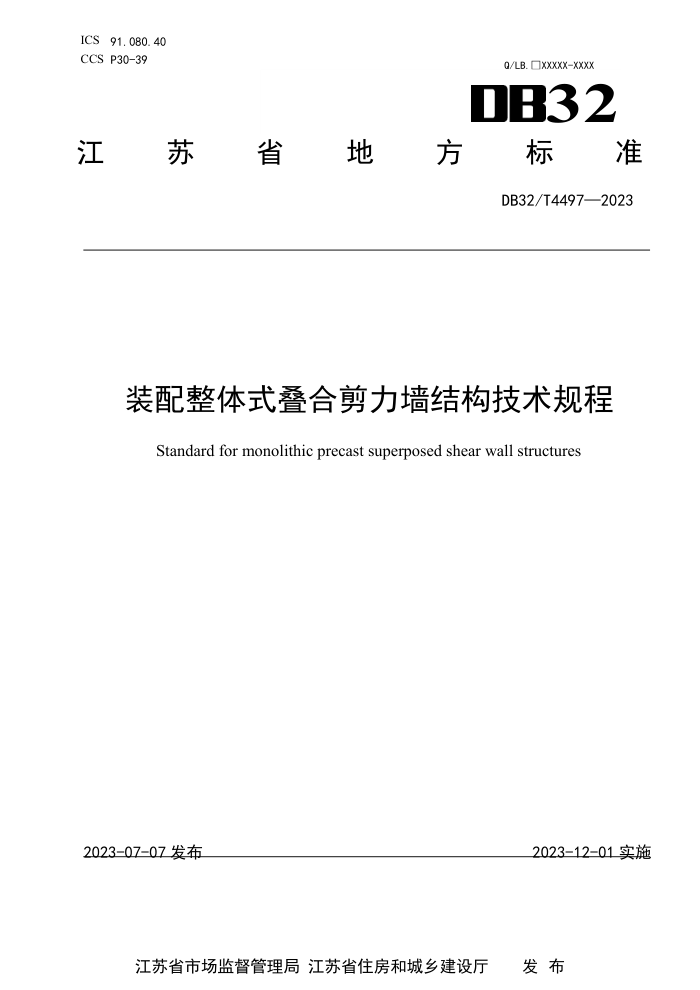

ICS 91.080.40 CCS P30-39
Q/LB.xXXXX-XXXX
B32
江國苏國省地方國标 准
DB32/T4497—2023
装配整体式叠合剪力墙结构技术规程
Standard for monolithic precast superposed shear wall structures
2023-07-07发布
2023-12-01实施
发布
江苏省市场监督管理局江苏省住房和城乡建设厅 DB32/T4497—2023
目 次
前 言 1范围 2规范性引用文件 3术语和定义 4基本规定 5材料. 5.1混凝土 5.2钢筋、钢材及连接材料 6设计 6.1一般规定 6.2结构布置 6.3作用及作用组合 6.4叠合剪力墙设计 6.5楼盖设计 7构件制作与运输 7.1一般规定 7.2构件制作 7.3成型、养护及脱模 7.4运输与堆放 8施工安装 8.1一般规定 8.2施工准备 8.3预制构件安装 8.4成品保护 9质量验收 9.1一般规定 9.2预制构件 9.3安装与连接附录 A 质量验收记录（规范性）附录 B 阵列超声成像法（资料性）
2
1
5
n
1
13 ..15
15 15 .16 .17 18 18 ..19 .19 .21 .21 ..21
22 .24 27
29
I DB32/T4497—2023
前言
本规程按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本规程由江苏省住房和城乡建设厅提出。 本规程由江苏省住房和城乡建设厅归口。 本规程起草单位：启迪设计集团股份有限公司、江苏省住房和城乡建设厅科技发展中心、东南大学昆山市建设工程质量检测中心、江苏元大科技有限公司、美好建筑装配科技有限公司。 本规程主要起草人：赵宏康，孙雪梅，郭正兴，石平府，张跃峰，吴京，江韩，樊桦，顾盛，徐以
扬，方有珍，张显光，屈俊峰，谭园，李峰，张猛，陆亚珍，高乐旭。
1 DB32/T4497—2023
装配整体式叠合剪力墙结构技术规程
1范围
本标准规定了装配整体式叠合剪力墙结构的设计、生产、施工及验收等内容。 本规程适用于江苏省行政区域内新建、扩建、改建的装配整体式叠合剪力墙结构工程项
目的建设管理。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50009建筑结构荷载规范 GB50010混凝土结构设计规范 GB50011建筑抗震设计规范 GB50017钢结构设计标准 GB/T50107混凝土强度检验评定标准 GB50204混凝土结构施工质量验收规范 GB50205钢结构工程施工质量验收标准 GB50210建筑装饰装修工程质量验收标准 GB50223建筑工程抗震设防分类标准 GB/T50476混凝土结构耐久性设计规范 GB50608纤维增强复合材料建设工程应用技术规范 GB50661钢结构焊接规范 GB50666混凝土结构工程施工规范 GB50755钢结构工程施工规范 GB/T51231装配式混凝土建筑技术标准 JGJ1装配式混凝土结构技术规程 JGJ3高层建筑混凝土结构技术规程 JGJ18钢筋焊接及验收规程 JGJ33建筑机械使用安全技术规程 JGJ46施工现场临时用电安全技术规范 JGJ80建筑施工高处作业安全技术规范 JGJ107钢筋机械连接技术规程 JGJ114钢筋焊接网混凝土结构技术规程 JGJ256钢筋锚固板应用技术规程 TG/T561预制保温墙体用纤维增强塑料连接件 DB32/T3689装配式混凝土建筑施工安全技术规程
2 DB32/T4497—2023
3术语和定义
下列术语和定义适用于本文件
3. 1
装配整体式叠合剪力墙结构monolithicprecastsuperposedshearwallstructure 全部或部分剪力墙采用叠合剪力墙，通过可靠连接形成整体的装配整体式混凝土剪力墙
结构。 3. 2
叠合剪力墙superposedshearwall 两侧预制钢筋混凝土板通过可靠连接形成具有中间空腔的墙板部件，经现场安装定位后
与中间空腔中现场浇筑的混凝土形成整体的剪力墙。叠合剪力墙包括双面叠合剪力墙、单面叠合剪力墙以及夹心保温叠合剪力墙。 3.3
双面叠合剪力墙double-sidesuperposedshearwall 两侧预制板均参与结构体的叠合，与中间空腔的后浇混凝土共同受力形成的叠合墙为双
面叠合墙。其内、外侧预制板分别称为内叶板和外叶板。当双面叠合墙作为结构抗震墙时，称为双面叠合剪力墙。 3.4
单面叠合剪力墙single-sidesuperposedshearwall 由单面叠合墙板在现场安装就位后作为钢筋混凝土墙体的一侧模板，在钢筋桁架另一侧
支设模板并浇筑混凝土，形成预制和后浇共同受力的整体钢筋混凝土墙体为单面叠合墙。当单面叠合墙作为结构抗震墙时，称为单面叠合剪力墙。 3.5
夹心保温叠合剪力墙Precastsandwichcompositeconcreteshearwall 含保温夹层的双面叠合墙板在现场安装就位后，在内、外叶板中部空腔内浇筑混凝土，
形成内叶预制墙板和现浇混凝土共同受力的整体钢筋混凝土墙。外叶预制墙板仅作为施工时的模板及保温层的外保护板，不参与结构受力。当夹心保温叠合墙作为结构抗震墙时，称为夹心保温叠合剪力墙。 3. 6
叠合受弯构件compositeflexuralcomponent 预制混凝土梁、板顶部在现场后浇混凝土而形成的整体受弯构件，简称叠合梁、叠合板，
3.7
连接节点connection 预制构件之间的连接部位。
3.8
叠合面laminatedinterface 预制混凝土部件和现场后浇混凝土的结合面。
3. 9
混凝土粗糙面roughsurfaceofconcrete 预制构件叠合面上凹凸不平或骨料出露的表面。
3.10
钢筋桁架steel-bartruss 由上弦钢筋、下弦钢筋与斜腹杆钢筋经点焊而成的具有三角形单元的空间桁架，可设置
在叠合剪力墙中连接两侧预制板，或叠合板中连接预制混凝土板和后浇混凝土叠合层。
