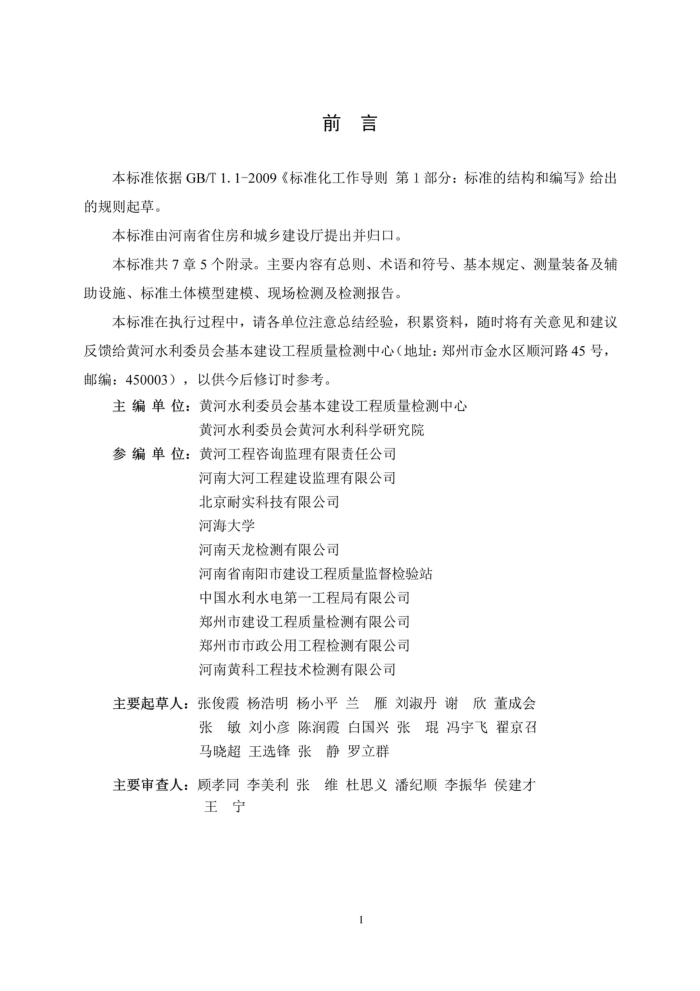

前言
本标准依据GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准由河南省住房和城乡建设厅提出并归口。 本标准共7章5个附录。主要内容有总则、术语和符号、基本规定、测量装备及辅
助设施、标准土体模型建模、现场检测及检测报告。
本标准在执行过程中，请各单位注意总结经验，积累资料，随时将有关意见和建议反馈给黄河水利委员会基本建设工程质量检测中心（地址：郑州市金水区顺河路45号，邮编：450003），以供今后修订时参考。
主编单位：黄河水利委员会基本建设工程质量检测中心
黄河水利委员会黄河水利科学研究院
参编单位：黄河工程咨询监理有限责任公司
河南大河工程建设监理有限公司北京耐实科技有限公司河海大学河南天龙检测有限公司河南省南阳市建设工程质量监督检验站中国水利水电第一工程局有限公司郑州市建设工程质量检测有限公司郑州市市政公用工程检测有限公司河南黄科工程技术检测有限公司
主要起草人：张俊霞杨浩明杨小平兰雁刘淑丹谢欣董成会
张敏刘小彦陈润霞白国兴张琨冯宇飞翟京召马晓超王选锋张静罗立群
主要审查人：顾孝同李美利张 维杜思义潘纪顺李振华侯建才
王宁
I 目录
前言
1总则 2术语和符号 2.1术语 2.2符号
3基本规定
3.1检测要求 3.2检测机构和检测人员
4检测装备及辅助设施
4.1主机- 复阻抗法检测仪 4.2金属导电探针（钢钎） 4.3土体温度传感器 4.4标准导板 4.5辅助部分
5标准土体模型建模 5.1一般规定 5.2试验室标准土体模型建立 6现场检测
11
6.1 一般规定
1
6.2现场检测步骤及要求
.11
7检测报告
13
附录A复阻抗法测量技术理论与技术概念
4
A.1复阻抗法测量技术理论
4
III A.2复阻抗测量技术概念，
15
附录B复阻抗法土体无核密湿度仪期间核查
17
B.1目的.
17
B.2技术要求与条件 B.3核查方法及内容 B.4误差要求
17
18
18
附录C测量精度与测量误差
...19
C.1测量精密度 C.2测量相对误差，
19
..20
附录D检测报告格式.
.21
附录E现场检测记录格式
23
本标准用词说明
24
引用标准名录
25
条文说明.
.26
IV 1总则
1.0.1为规范复阻抗法土体无核密湿度仪现场检测内容、方法和技术，保证检测成果质
量，制定本标准。 1.0.2本标准适用于采用复阻抗法土体无核密湿度仪进行土方工程土体密度和含水率的检测。 1.0.3本标准所涉及检测过程中所用仪器设备，应符合现行国家标准《土工仪器的基本参数及通用技术条件》GB/T15406的有关规定，并按现行有关标准定期进行检定/校准。 1.0.4使用复阻抗法土体无核密湿度仪进行现场检测时，除应符合本标准外，尚应符合有关现行强制性国家标准的规定。
1 2术语和符号
2.1术语
2.1.1复阻抗法土体无核密湿度仪Compleximpedancetypesoilnon-nucleardensityand humiditymeasuring instrument
基于高频无线电射频技术获取土体复阻抗、土体电容、电阻参数，利用标准土体模型试验建立的土体电参数与土体物理特性参数关系，检测土体密度与含水率的装置。 2.1.2复阻抗（Z）compleximpedance
土体的复阻抗，由土体导电性决定的实部和土体介电性决定的虚部组成， 2.1.3等效电路equivalentcircuit
基于土体导电性，在物理概念上等效为电容C和电阻R并联形成的电路。 2.1.4土体电流（I）soil current
被测土体两探针间流过的电流。单位为A（安培）。 2.1.5探针电压（V）probevoltage
被测土体两探针间的电位差。单位为V（伏特）。
2.1.6土体模型soilmodel
用来模拟填筑土体密度的标准土体模型。建立表征不同土体电性参数的标准土体模型，通过采集数据对比待测土体的电性参数，获得模拟填筑土体物性指标和电性参数的相关线性函数关系。 2.1.7土体模型的线性相关函数linearcorrelationfunction
对实际测得的土体复阻抗与土体密度、电容/电阻比值与含水率等数据进行线性回归处理，所建立的函数对应关系。 2.1.8检测深度measuringdepth
金属导电探针（钢钎）插入土体的深度。单位为m（米）。
2.1.9仪器设备计量溯源结果确认verificationofmetrologicaltraceabilityresultsof instruments and equipment
仪器设备在计量溯源（检定或校准）后进行的结果确认。检定或校准的确认内容应包括：检定或校准机构资格、检测能力，检定/校准结果是否满足检测方法对仪器设备的
2
