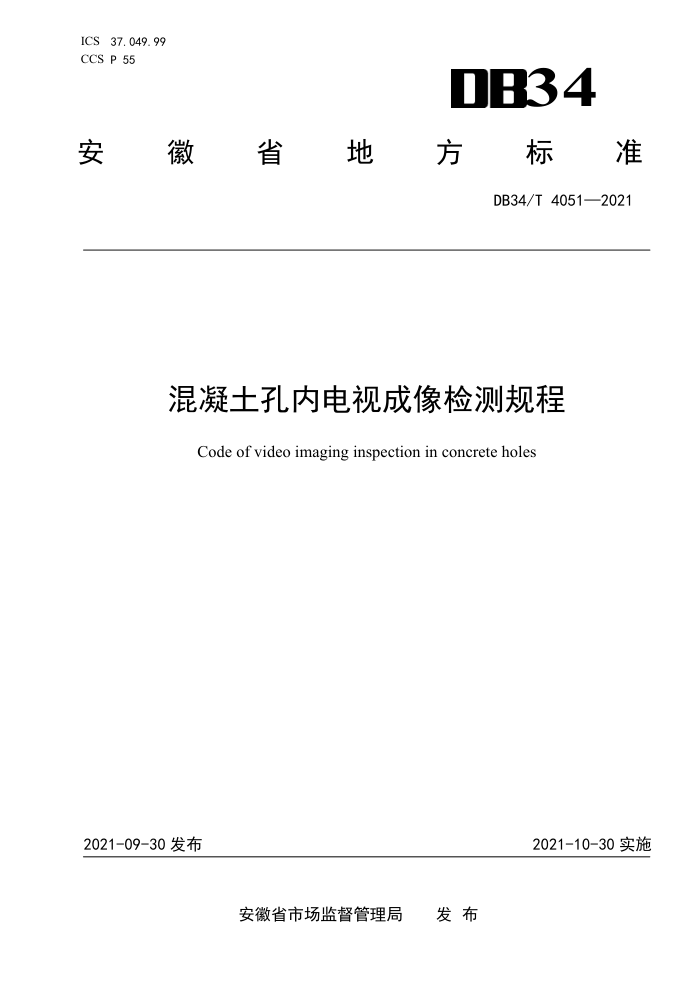

DB34/T4051—2021
混凝土孔内电视成像检测规程
Codeof video imaging inspection inconcreteholes
2021-09-30 发布
2021-10-30实施
发布
安徽省市场监督管理局 DB34/T4051—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则 」第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由安徽省水利厅提出并归口。 本文件起草单位：安徽省(水利部淮河水利委员会)水利科学研究院、安徽省建筑工程质量监督检测
站、安徽省大禹工程勘测设计院、安徽金源工程检测有限公司、安徽省地球物理地球化学勘查技术院、 安徽省地质实验研究所、宣城市元正工程质量检测有限责任公司、马鞍山中鑫工程质量检测咨询有限公司。
本文件主要起草人：王晓泉、王林华、张守仁、王华奇、林晓晖、余山雾、夏勇、朱甲龙、孔昊泉、 邹开平、梁建、李宝春、祁涛、李荣、王一鸣、柯仲伍。
I DB34/T4051—2021
混凝士孔内电视成像检测规程
1范围
本文件规定了混凝土孔内电视成像检测的基本要求、仪器和设备、现场检测、结果处理和检测报告本文件适用于水利工程混凝土建筑物内部缺陷质量的检测
规范性引用文件
1
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
DL/T5178混凝土坝安全监测技术规范 SL734水利工程质量检测技术规程
术语和定义
3
下列术语和定义适用于本文件。
3. 1
孔内电视成像法 holetelevisioncamera method 采用摄像技术对孔壁进行拍摄及观察，识别混凝土内部缺陷及其位置、类型、程度的检测方法。
3. 2
孔壁成像展开图 imaging of holewall expansionplan 采用摄像技术对孔壁拍摄时，将孔壁的成像以平面图的方式展开的图形。
3. 3
直向摄影forward-viewInspection 孔内电视成像检测系统全景彩色摄像头取景方向与钻孔轴向一致，在摄像头随电缆行进过程中通过
控制器显示和记录钻孔内位置和影像的拍摄方式。
4基本要求
4.1一般要求 4.1.1现场实地调查及资料收集应包括下列内容：
a) 工程概况； b) 设计和施工技术资料； c) 检测原因及委托方要求： d) 其他需要收集的资料。
4.1.2 检测机构应编制与检测要求相适应的检测方案。
1
