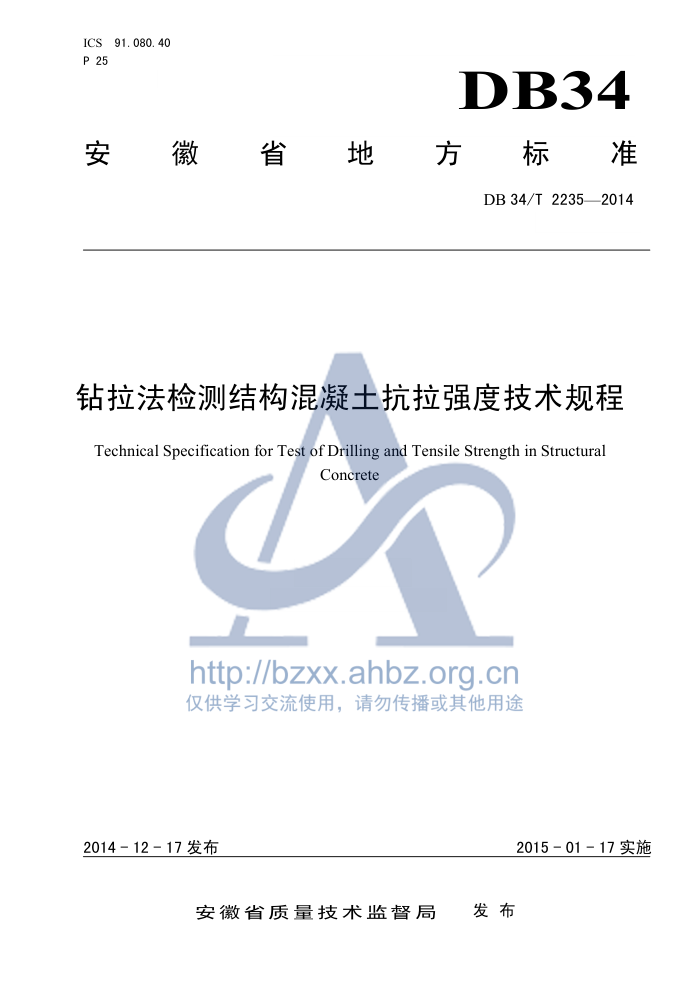

ICS91.080.40 P 25
DB34
安徽省地 國方時 電标准
DB34/T2235——2014
钻拉法检测结构混凝土抗拉强度技术规程
Technical Specification for Test of Drilling and Tensile Strength in Structural
Concrete
http://bzxx.ahbz.org.cn 仅供学习交流使用，请勿传播或其他用途
2014-12-17发布
2015-01-17实施
发布
安徽省质量技术监督局 http://bzxx.ahbz.org.cn 仅供学习交流使用，请勿传播或其他用途 DB34/T22352014
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由安徽省水利厅提出并归口。 本标准起草单位：安徽省·水利部淮河水利委员会水利科学研究院、治淮工程建设局、河海大学、
淮南市建设工程质量监督检测中心、淮北市建设工程质量检测中心、淮河水利委员会规划计划处、水利部太湖流域管理局苏州管理局。
本标准起草人：吕列民、崔德密、闪黎、张今阳、沈德建、张汶民、徐超、薛亚锋、尤林贤、盛春花、程海英、罗居刚、邰洪生、杨智、孔楠楠。
http://bzxx.ahbz.org.cn 仅供学习交流使用，请勿传播或其他用途 http://bzxx.ahbz.org.cn 仅供学习交流使用，请勿传播或其他用途 DB34/T2235—2014
钻拉法检测结构混凝土抗拉强度技术规程
1范围
本标准规定了钻拉法检测结构混凝土抗拉强度技术的术语和定义、基本规定、检测装置及要求和检
测技术的技术要求。
本标准适用于龄期达到7d、粗骨料最大粒径不大于35mm的结构混凝土轴心抗拉强度的检测粗骨料最大粒径不大于40mm时参考使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T4883数据的统计处理和解释正态样本离群值的判断和处理 GB/T50344建筑结构检测技术标准 CECS03钻芯法检测混凝土强度技术规程 JGJ/T152混凝土中钢筋检测技术规程
3术语和定义
JGJ/T152、GB/T50344界定的以及下列术语和定义适用于本文件。
3. 1
钻拉法drillingand tensiletest 在结构或构件表面钻制芯样，利用在芯样外端粘贴钻拉标准块并安装拉拔仪，测定拉断芯样的轴向
极限拔出力，计算得到结构混凝土轴心抗拉强度的检测方法。 3. 2
http://bzxx.ahbz.org.cn
钻拉标准块d仅供n学andn流使围hdar清et播或其他用途直径为70～75mm、厚度3～6mm，用45号钢或铬钢材料所制作的圆台形标准试件，
3. 3
传力杆dowelsteel 直径为10mm，长度100～150mm，一端为工作时放入钻拉标准块球铰支座的球头，另一端为与拉
拔仪反力架连接的螺纹，用45号钢或铬钢材料所制作的传力装置。
4基本规定
1
