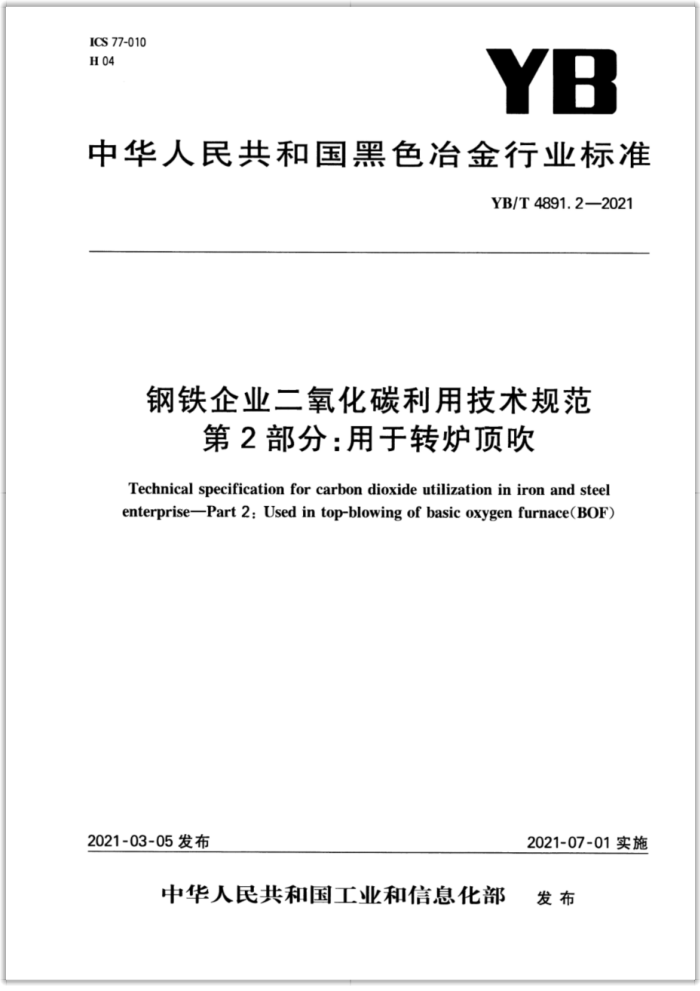

ICS77-010 H04
YB
中华人民共和国黑色冶金行业标准
YB/T489122021
钢铁企业二氧化碳利用技术规范
第2部分：用于转炉顶吹
Technical specification Tor carbon dioxide utilization in iron and steel enterprise--Part 2: Used im top-blowing of basic oxygen furnace(BOF)
2021-07-01实施
2021-03-05发布
中华人民共和国工业和信息化部 发布 YB/T4891.2—2021
前 言
本文件按照GB/T1.1一2020《标准化工作导则 」第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是YB/T4891《钢铁企业二氧化碳利用技术规范》的第2部分。YB/T4891已发布了以下部
分：
一第1部分：用于转炉底吹；一第2部分：用于转炉顶吹；
第3部分：用于电弧炉炼钢。 本文件由中国钢铁工业协会提出。 本文件由全国钢标准化技术委员会（SAC/TC183)归口。 本文件起草单位：北京科技大学、首钢京唐钢铁联合有限责任公司、芜湖新兴铸管有限责任公司、甘
肃酒钢集团宏兴钢铁股份有限公司、福建三钢闽光股份有限公司、宜化钢铁集团有限责任公司、首钢集团有限公司、江苏省鑫钢铁集团有限公司、北京荣诚京冶科技有限公司、冶金工业信息标准研究院。
本文件主要起草人：张丙龙、阮强、朱荣、武文合、任江涛、黄标彩、于会香、仇金辉、李伟成、冯超、 魏国立、董凯、王姜维、张洪彪、吴建中、王宏斌、方宇荣、韩宝臣、潘崇超、赵晶晶、边吉明、林志旺、王建忠。 YB/T4891.2—2021
钢铁企业二氧化碳利用技术规范第2部分：用于转炉顶吹
1范围
本文件规定了二氧化碳用于转炉顶吹的原理、设备要求、技术要求、节能运行要求、安全要求本文件适用于钢铁企业转炉顶吹O2-CO2混合气体炼钢技术的设计、施工、运行和管理。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 3863 工业氧 GB/T23938高纯二氧化碳 GB/T34476转炉热平衡测试与计算方法 GB50316 6工业金属管道设计规范 GB50439 炼钢工艺设计规范 GB51135 转炉煤气净化及回收工程技术规范 YB/T 4890 钢铁企业O2-CO2气体混合利用技术规范
3原理
在转炉炼钢过程中，使用二氧化碳气体代替部分氧气进行顶枪吹炼，完成转炉炼钢脱硅、脱磷、脱
碳、升温等冶金功能的炼钢方法。二氧化碳可与钢液中大部分元素（铁、碳、硅、锰、磷、钒、铬等）反应其中与钢液中碳、铁元素反应呈现吸热效应，与钢液中硅、锰元素反应呈现微放热效应，可用来降低和控制火点区温度，减少炼钢烟尘产生、提高脱磷反应效率、控制终点碳氧浓度积以及增加转炉煤气回收量。
4设备要求
4.1转炉顶吹O2-CO2混合气体系统应包括：O2-CO2混合气体气源站、顶吹供气管路、顶吹氧枪以及顶吹控制系统，示意图见图1。 4.2O2-CO2混合气体气源站的设计应满足YB/T4890的规定，氧气、二氧化碳的供气能力应按设计规定的工作制度配备，应满足GB50439的规定。 4.3顶吹供气管路材质选用不锈钢，管道直径应按车间最大瞬时流量确定，可参照转炉顶吹氧气系统设计，并满足GB50316的规定。
1
