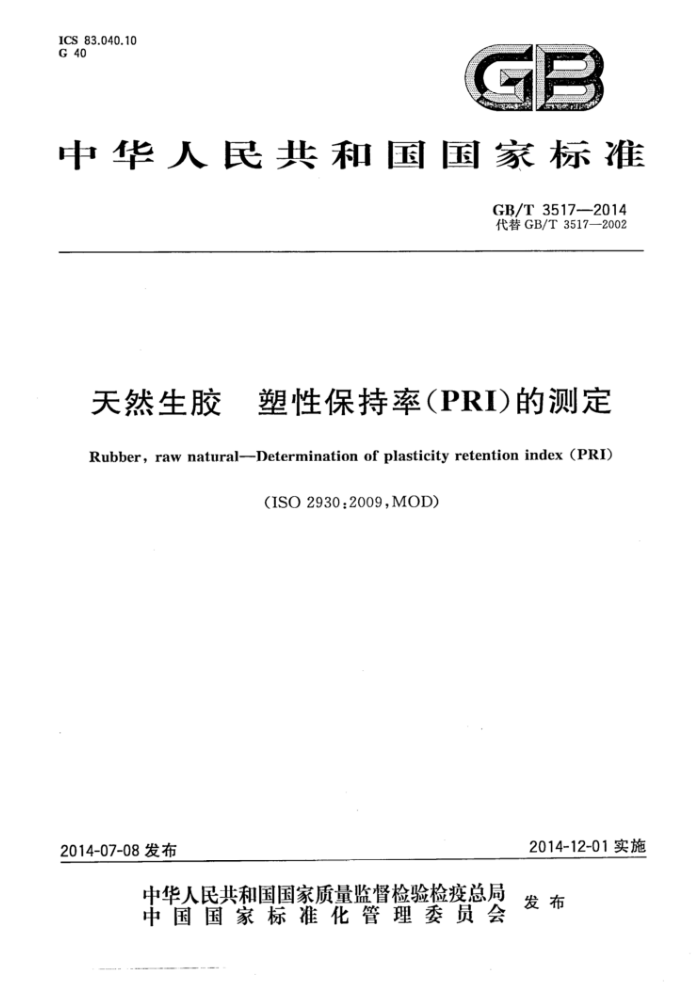

105 83.040.10 G
中华人民共和国国家标准
GB/T 35172014 代容GB/T3517-2002
天然生胶 塑性保持率（PR的测定 Rubbers raw Hatural-Dehermimmtlon ar plaaticity retentlon index (PxD
(ISO 2930:2009,MOD)
2014-12-01实施
2014-07-08发布
中华人民共和国国家质最监督检验检度总局
中国国家标准化管理委员会 发布 GE/T3517-2014
前
本标按#GB/T1.1200出尚前客草本标净代C誉CVT6172DO2天然生康塑生体持本PD的美定>.与CB/T51T--00
此主基就本空化下，
格试样放人老化籍后在内老化箱内温发皮同开期140C土0.6C参改%试样放人老化箱在mn内老化箱内蒸庆应口开到#制压皮的1C以内“（吃4.5，教02年版间 4.63s
一增加了质智靠托量?购复定（见）一增加实质盒盟度摄定具5.3）
加了给美整规定（第套）格结果的道复性改光精密费：初皮的条文改为?美隔录A贝第7幸）省加安料性厨爱A榨家增加了老老料10/RS2122005
本标唯来用宽新超草达修欢用0就：200天然生胶 赶佳保持车（FRD前四定美文版》 本标准与1302930200的技术整异及其原质如下：
头于事性引用文并，水标准设了真有技术教导的刻蓝，就适应囊国的技术条件。整筒情况集中质肤在&幸*精范性用文件“中：具体质整如下：
用等间采用国际标格GB/T2841--8006代警了05：2010M5.8）用等网采用国标能T510-206代警了02007.2007具4.1.4.2.4.7.5.1 5.8) 用特政联用国推NCB/TO代#TO298L44 用等同准过来用国际标准购CB/T14C代警了1SO175（美5.1）
-
国除了或州纸约2g/）作为量随规定（4719030.084m以使对定来老化杆品妆加品化层品的票求一我增加了“格事食做老化就盈一级试样放衣经批预感服托上尚中真E以使老化持作更加燃严蓝
本标准内中国石轴和销学工业联合会超出本标由金国根质与橡费制品标准化技术热美金天然标变发技本费点合SAC/TC/8）
#口。
本标准惠草单位：中国热常农业科学完农产品有工新究前水标准主态享人，玉启方全动平卢光本标准康代普标提的员欢版发市情发： GE/T S517-18GB/T3517--139%.GB/T517-0
- CB/T 36172014
天然生胶童性保持摩PRI的定
替售：使用本标准的人员应有正报美验盗工作的实随经验。水标准并来指出所有可能的安全闻题：觉用有麦任票取造尚随安全和德家精龙，开保证特合国教有美法娱领定务件。
1完周
本标推划定了效定天然生肤更性保持平（PRD的方法 PRI是天然生胶质氧化的道定，核教值健高表明丽热氧化佳能好。
2 规充性引用文件
下文件对于本文件的皮用是必不可少购。凡是生日期的等用文件，仅注日期的版本造用子本文停，儿是不生日施引用文，最新服本包活所有的修改单是用手本文件。
GB/T2841-2006格腔物温试验方监就牌微备微调节通用黑序（1SO23529：2004，1DT） GE/TBE10--2008未化晚童佳的划定次连塑佳计达(0200T：1831：JOT） GB/TB038旅费试验胶料配料，猫爆和豪化设备及作痘序 1S4MOD)
GBVT 15S40: 天然合成生度样及其制种力达（GEVT15840-2008，ISD1785：20001DT）
原
使用带有一个直径为10温照五美的平行板式盘社计，放GB/T贴10瓶定的漆作盗序，刻定未老化武样剂在140C老化粮内加热老化0起后试样的快欢盟性值
F双是试邦加热老化骨快速性值（P）与来老化式伴的快减潮径值（P）之比盟100
烤纹器
41平行板式里性计：成特合GB/T10的规定，带有-个直餐10妞证的压头 42装片机：直特合GB3510的瓶定：品修将供试整路样片服盈冷3通放换厚皮，并冲划出直径购 1四显前脑片：就假备试。 司惠是计真育分座单位为0.01我证的刻度益，有直经约100尚平商热头端作压力为201F ts kPa 44实验靠开放式冻政机，特合GB/T808B的现家：值充具各如下特征：
#货直经：150##2602盟后快）餐简发盗皮a14em/m0.5m/in 想衡连此：181.4 温虎C土 C 档板之闻牌辑简长康：5蒙宽士15圆
1 GB/T3517-2014
4.5老化箱，在140C下满足以下要求
—30min周期内试样附近的温度应控制在士0.2C以内。某些老化箱可能不具有这种精密的温
度偏差，可要求士0.5℃的温度偏差。温度偏美放觉会有损试验的精密度。如果使用士0.5℃ 温度偏差的老化箱，应在试验报告里说明试样放人老化箱后，在2min内，老化箱内温度应回升到控制温度的1C之内
每小时更换空气10次。 4.6轻质铝碟和托盘，具低热容量。铝碟和托盘的总质量不应超过35名，总体积不应超过老化箱工作
室容积的5%。比较合适的铝碟可用壁厚为0.2mm的错销制成，直径40mm~50mml： 4.7薄纸，按GB/T3510--2006中4.3的规定，切成大小相等的两片（约30mm×45mm）。 5操作步骤 5.1试样的制备
按GB/T15340的规定对生胶进行均匀化。从均匀化的胶片中取20g士2g试料，并在27士 3C下通过炼胶机（4.4）轮筒2次。每次过辑时，应将胶片对折在一起。调节辊距，使胶片最后厚度约
1.7 mm.
为了使陈年胶得到平游的胶片，有必要过鞋3次。妞果是这种情况，应在试验报告里写明。 立即将质地均匀没有孔测的胶片对折，并用手轻轻地将两半部分压在一起，避免形成气泡。
按GB/T3510的规定，用裁用机（4.2）从对拆的胶片上切取试样，厚计（4.3）测量其厚度，取 6个厚度为3.4mm士0.4mm的试样，树机等分为2组。~组用于测定老化前的快速塑性值，另一组用
手老化后试验，测宠老化后的快速性值。
因为试样的厚度对塑性保持率（PRI）有影响，所以应小心按上述规定制备试样。所要求的距应根据预先试验进行确定。不同的橡胶和炼胶机，所要求的辑距会不同。如果取不到6个符合上述规定
厚度的试样，应重新制备一块对折的胶片。 5.2老化
老化开始之前，核对老化箱（4.5）的温度，保证温度至少稳定5min。 为保证所有的试样在规定的温度中老化，老化箱不应超载，香则会引起老化箱温度明显下降，并破
坏老化箱温度的均匀性。
将准备做老化试验的一组试样放在经过预热的托盘上的碟中，迅速把装有试样的托盘（4.6）放人老化箱中校准的温度区域，关阅老化箱门，并开始计时。应小心
操作，确保把碟和托盘放置于老化箱中校准的温疫区域。应检查老化箱是否迅速地恢复并保持其规定的温度。
30min土0.25min之后，从老化箱中取出托盘，从托盘上拿下碟，自然冷却到标谁实验室温度。 5.3短性值的测定
按GB/T3510的规定，使用4.1规定的带10mm压头的平行板式塑性计测定试样的快速翘性值，进行3次平行测定，先测未老化试样的快速翘性值，再测老化后试样的快速塑性值。
实验室温度应符合GB/T2941-2006中3.1的规定应在老化后0.5h~2h之内完成所有测定，但测试放应使试样冷却到标准实验室温度。应来用同
一类型的垫纸测定未老化试样和老化后试样的快速塑性值。快速塑性值读数应精确至0.5个单位（1个单位相当于10μm）。 2 GB/T 3517--2014
6 结果表示
取3个未老化试样和3个老化后试样的快速塑性值的中间数值，按式(1)计算塑性保持率(PRI)，修约至整数。
P30
PRI : ×100
(1 )
P。
式中： PRI—塑性保持率； P。一未老化试样的快速塑性值； Pao-- 一试样老化后的快速塑性值。
7 精密度
参见附录Λ。 试验报告试验报告应包括如下内容： a) 本标准的标准编号； b) 标识样品所需的全部细节； c) 取每个样品未老化试样和老化后试样的快速塑性值的中间数值； d) 每个样品的PRI； e) 所使用老化箱的型号； f) 所使用老化箱温度的容许偏差； g) 试验日期； h) 试验人员； i) 不包括在本标准或规范性引用文件中的任何操作，以及被认为是可选择的任何操作。
8
3 GB/T3517—2014
附录A （资料性附录）精密度
A.1背景
2007年，按照ISO/TR9272规定的操作程序和指引，进行了项实验室间试验方案（ITP），以确定的本标准规定方法的精密度。
本次ITP采用了两种具有不同塑性保持率的材料。 9间实验室参与了本次ITP，并确定了1型精密度。分2d进行试验，取每一天5个重复测定的平
均值，采用这些平均值计算精密度（每个测试日计算一个精密度）。对于每个重复测定，塑性值的中间数值用3个未老化试样和3个老化试样所得结果计算。
本次ITP所得到的精密度结果不应作为评判任何一组的材料或产品接受或拒收的依据，除非有特别说明本次ITP得到的结果确实适用于这些材料。
A.2精密度结果
A.2.1总则
表A.1为两种材料的精密度结果。这些结果是按照ISO/TR9272：2005规定的离群值替代和剔除程序确定的。A.2.2和A.2.3给出使用这些精密度结果的一般性描述，包括绝对精密度r和R，以及相对精密度(r)和(R)。
表A.1 塑性保持率(PRI)的精密度
实验室内
实验室间
PRI 平均值
实验室数量
材料
(r) 6.50
S. 1.29
R 9.44
(R) 16.84
SR 3.33
1
材料A (低PRI) 材料B (高PRI)
56
3.64
9
74
1.01
2.86
3.86
5.26
14.90
20.04
9
S, 实验室内标准差(以测量单位表示)。 重复性(以测量单位表示)。 (r) 重复性(以平均值的百分数表示)。 Sx 实验室间标准差（以测单位表示）。 R 再现性（以测量单位表示)。 (R) 再现性（以平均值的百分数表示)。
r
A.2.2 2重复性
表A.1给出每一种材料的重复性（局部试验区域精密度）。在正确使用本标准条件下，同一实验室所获得的两个独立的试验结果（平均值)之差大于r值（以测量单位表示)和(r)（以百分数表示）宜被视
4 GB/T3517—2014
为可疑，即来自不同的样品群。建议进行适当的研究分析。 A.2.3 3再现性
表A.1中给出了每一种材料的再现性（全局试验区域精密度）。在正确使用本标准条件下，不同实验室所获得的两个独立的试验结果(平均值)之差大于R值(以测量单位表示)和(R)(以百分数表示)宜被视为可疑，即来自不同的样品群。建议进行适当的研究分析。 A.2.4偏倚
偏倚是指试验结果平均值与受测样的参照值即真值之差。本试验方法不存在参照值，所以不能确定本试验方法的偏倚。
5 G8/T35T7-2014
文蒙
1J18O/TR827s2005 Kubber smd ubber puodueteDeherindzatic of peedaiou fur tnet wwetioodStandandla
