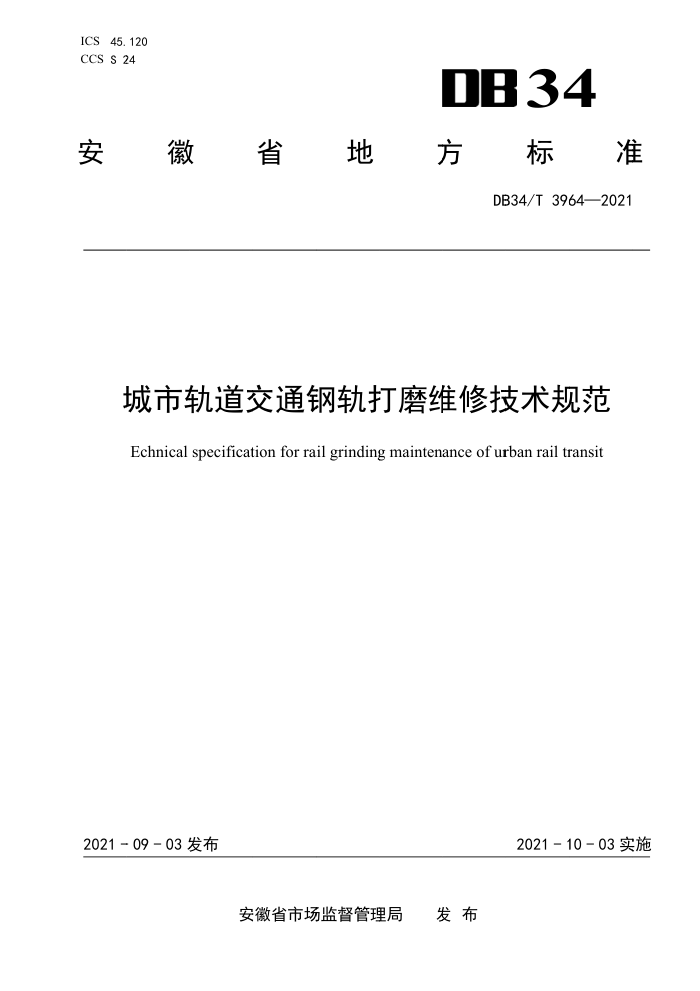

ICS45.120 CCS s 24
DB34
安徽省地 愛方标准
DB34/T 3964—2021
城市轨道交通钢轨打磨维修技术规范
Echnical specification for rail grinding maintenance of urban rail transit
2021-09-03发布
2021-10-03实施
发布
安徽省市场监督管理局
DB34/T3964—2021
目 次
前言 1 范围 2 规范性引用文件术语和定义
II
3
打磨维修前检查 4. 1 钢轨表面磨耗测量 4. 2 钢轨波磨测量 4. 3 钢轨廓形测量. 4. 4 轮轨光带测量 4.5 噪声检测 4.6 钢轨表面质量检查 5打磨维修作业 5. 1 线路打磨维修 5. 2 道岔打磨维修 6 打磨维修验收 6. 1 粗糙度 6.2 宽度.. 6.3 平顺度 6.4 表面质量 6.5 钢轨廓形参考文献
10
DB34/T 3964—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分:标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由安徽省交通运输厅提出并归口。 本文件起草单位:合肥市轨道交通集团有限公司运营分公司、合肥市交通运输局、安徽交通职业技
术学院、安徽中标智能质量标准研究院有限公司。
本文件主要起草人:刘明亮、陶治来、张标、郑俊锋、朱兵、丁智超、李志成、谢军平、朱东坡、 刘永、陈扬、陈志远、魏红星、马世平、冯强、葛鹏、豆振国、夏秀琳。
II
DB34/T3964—2021
城市轨道交通钢轨打磨维修技术规范
1范围
本文件界定了小半径曲线、垂直磨耗、侧面磨耗、波浪形磨耗和光带的术语和定义,规定了城市轨道交通钢轨打磨维修前检查、打磨维修作业和打磨维修验收等内容。
本文件适用于安徽省城市轨道交通钢轨打磨维修。
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T3785.1电声学声级计第1部分:规范 GB/T15173电声学声校准器
3 术语和定义
下列术语和定义适用于本文件。
3. 1
小半径曲线 minor radius curve 由于受到地形、特殊地物的影响,半径小于等于350米的曲线。
3. 2
垂直磨耗 vertical wear 轨顶面高度上的磨耗,随着通过总重的增加而增大。
3. 3
侧面磨耗sidewear 钢轨作用边由于轮轨关系产生的磨耗。
3. 4
波浪形磨耗 rail corrugation 是钢轨踏面因磨耗而形成的规律性不平顺,以下简称波磨。
3.5
光带lightband 列车车轮在钢轨顶面的滚动、滑动,车轮轮缘与钢轨间的相互作用,在钢轨上留下的亮痕。
打磨维修前检查
4
4.1钢轨表面磨耗测量 4.1.1测量基本要求
1
