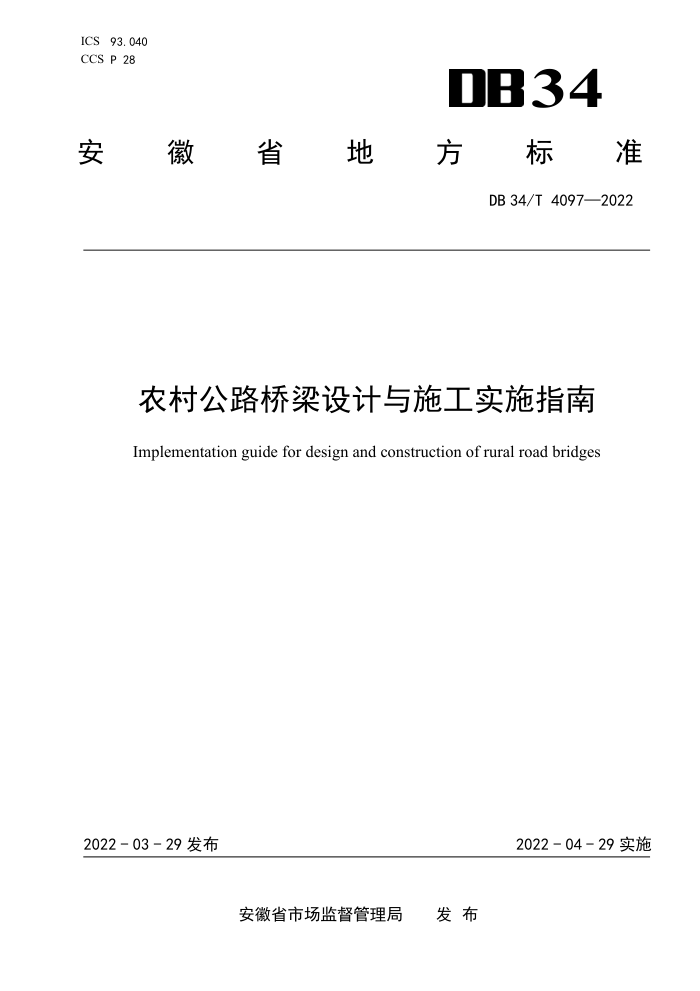

ICS93.040 CCS P 28
DB34
安徽省地 方标准
DB 34/T 4097—2022
农村公路桥梁设计与施工实施指南
Implementationguidefordesign and construction ofrural roadbridges
2022-03-29发布
2022-04-29实施
发布
安徽省市场监督管理局 DB34/T4097—2022
目 次
前言范围
II
1
2 规范性引用文件 3术语和定义 4设计 4.1总体要求 4.2设计标准， 4.3方案设计 4.4施工图设计 5施工 5. 1 总体要求： 5.2 水泥混凝土质量控制 5.3 普通钢筋及预应力筋存放、加工及安装 5. 4 上部结构. 5.5 下部结构. 5.6 桥梁拼宽及拆除 5. 7 桥面铺装及附属设施 5.8 施工安全与环境保护附录A（资料性） 方案设计及施工图设计内容参考. A. 1 方案设计主要内容， A. 2 施工图设计主要内容附录B（资料性） 钢筋混凝土现浇实心板结构尺寸及受力主筋参考表， B. 1 8m、10m跨径的钢筋混凝土现浇实心板结构尺寸， B. 2 8m、10m跨径的钢筋混凝土现浇实心板配筋附录C（资料性） 装配式预应力混凝土密肋T梁横断面布置及主要结构尺寸参考表 C. 1 装配式预应力混凝土密肋T梁桥横断面布置参数 C. 2 装配式预应力混凝土密肋T梁预制的主要结构尺寸 C. 3 预应力钢束规格， C. 4 装配式预应力混凝土密肋T梁一般构造及钢束立面附录D（资料性） 柱式桥墩主要结构尺寸参考表， D. 1 常用柱式墩主要结构尺寸
12
16 16 16
19 19 19 20 20 20 20 21 22 22
1 DB 34/T 4097—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由安徽省交通运输厅提出并归口。 本文件起草单位：安徽宏泰交通工程设计研究院有限公司、合肥市公路管理服务中心、安徽开源路
桥有限责任公司、中铁二十四局集团有限公司。
本文件主要起草人：戴向阳、方平、周银宝、汪学明、席张群、余宜林、丁祖跃、袁斌、吴言安、 周伟明、谈亭、金礼赞、叶代青、叶东祥、葛道远、张新民、沈光彩、丁伟。
II DB34/T4097—2022
农村公路桥梁设计与施工实施指南
1范围
本文件规定了农村公路桥梁设计与施工的总体要求以及设计标准、设计内容、主要施工工艺、施工安全与环境保护的技术要求。
本文件适用于新建及改扩建农村公路桥梁（单孔跨径不大于40m）的设计与施工。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 14370 预应力筋用锚具、夹具和连接器 JGJ18钢筋焊接及验收规程 JGJ 107 钢筋机械连接技术规程 JGJ33 建筑机械使用安全技术规程 JTG 2111 小交通量农村公路工程技术标准 JTG 2112 城镇化地区公路工程技术标准 JTG 3362 公路钢筋混凝土及预应力混凝土桥涵设计规范 JTG/T3650公路桥涵施工技术规范 JTG C20 公路工程地质勘察规范 JTG C30 公路工程水文勘测设计规范 JTG D60 公路桥涵设计通用规范 JTGF80/1 公路工程质量检验评定标准第一册土建工程 JTG F90 公路工程施工安全技术规范 《中华人民共和国内河交通安全管理条例》 《公路水运工程淘汰危及生产安全施工工艺、设备和材料目录》
3术语和定义
本文件没有需要界定的术语和定义。
4设计
4.1总体要求 4.1.1农村公路桥梁宜采用方案设计与施工图设计两个阶段。具体设计内容可参考附录A进行编制。 4.1.2桥梁设计应综合考虑近远期规划的要求。 4.1.3应加强对桥位区域地质勘察和基础资料的收集，包括地质、地形、水文、河床断面、交叉管线等资料。 4.1.4中小桥线形设计应符合路线设计的总体要求，大桥线形设计应考虑路线总体走向且宜采用较高
1
