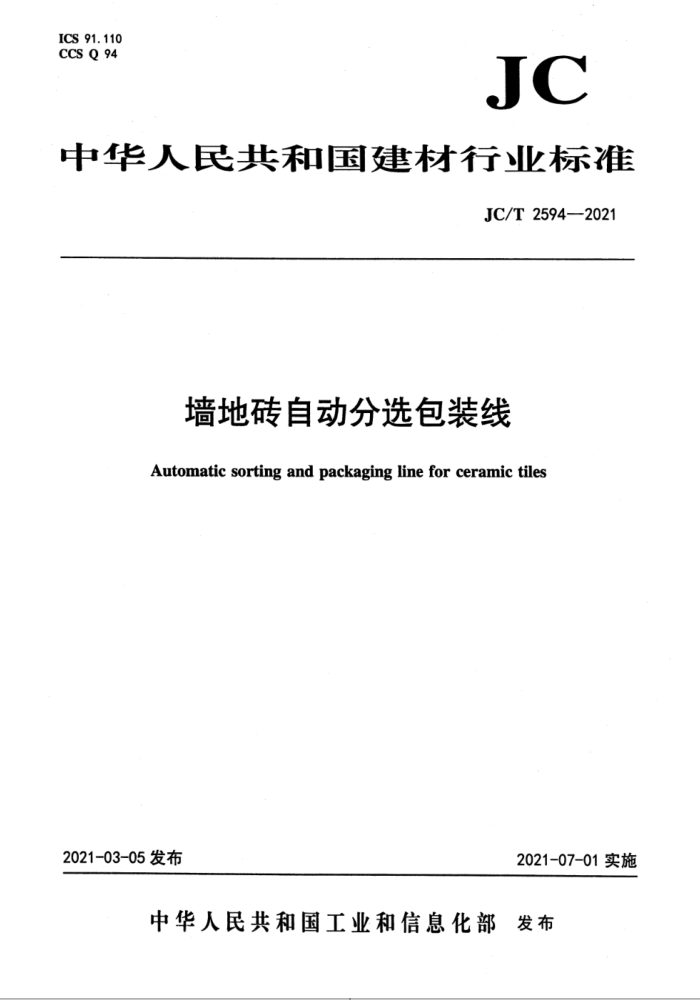

ICS 91.110 CCS Q.94
JC
中华人民共和国建材行业标准
JC/T2594-—2021
墙地砖自动分选包装线
Automatic sorting and packaging line for ceramic tiles
2021-03-05发布
2021-07-01实施
中华人民共和国工业和信息化部发布 JC/T2594—2021
前言
本文件按照GB/T1.12020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由国家建筑材料工业机械标准化技术委员会归口。 本文件负责起草单位：佛山市鼎吉包装技术有限公司。 本文件参加起草单位：广东机电职业技术学院、佛山市顺德区质量技术监督标准与编码所、中国建
材机械工业协会、中材装备集团有限公司。
本文件主要起草人：彭智勇、杨学克、翟小兵、曾德江、李军生、蔡中杰。 本文件为首次发布。
1 JC/T2594—2021
墙地砖自动分选包装线
1范围
本文件规定了墙地砖自动分选包装线的术语和定义、组成、分类、型号和基本参数、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本文件适用于陶瓷墙地砖自动分选包装线（以下简称包装线）。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志 GB/T1184一1996形状和位置公差未注公差值 GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差 GB2894安全标志及其使用导则 GB4053.3—2009固定式工业防护栏杆安全技术条件 GB/T 4100 陶瓷砖 GB 5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T 6388- 一1986运输包装收发货标志 GB/T 7932 气动对系统及其元件的一般规则和安全要求 GB/T 8196 机械安全防护装置固定式和活动式防护装置设计与制造一般要求 GB/T12361 钢制模锻件通用技术条件 GB/T13306—2011 标牌 GB/T13384—2008 机电产品包装通用技术条件 GB/T16471一2008运输包装件尺寸与质量界限 GB16754机械安全急停设计原则 GB/T 21469 锤上钢质自由锻件机械加工余量与公差 一般要求 GB/T 28890 建筑陶瓷机械术语 GB/T 29059 超薄石材复合板 GB/T 30571 金属冷冲压件通用技术条件 GB50150一2016电气装置安装工程电气设备交接试验标准 JB/T 5994 装配通用技术要求 JB/T7232 包装机械噪声声功率级的测定简易法 JB72331 包装机械安全要求 JB/T8828切削加工件通用技术条件 JC/T-402—2006水泥机械涂漆防锈技术条件 JC/T532—2007建材机械钢焊接件通用技术条件 JC/T2444—2018陶瓷砖坛式自动包装机 JC/T2445陶瓷砖自动叠砖机
1 JC/T2594——2021
JC/T2500陶瓷砖自动码包机
3术语和定义
GB/T4100、GB/T28890和GB/T29059界定的以及下列术语和定义适用于本文件。
3. 1
编组机groupingmachine 按照分组信息存储、输送陶瓷砖垛（砖包）的自动装置。
3. 2
储存机cachingmachine 用于将陶瓷砖（砖垛）移出或移入生产线的装置。
3. 3
桶式包装barrelmodepacking 包装后的箱包为六面封闭的方形纸桶
3. 4
笼式包装 wrapmodepackaging 包装后的箱包为四个侧面封闭，上下面沿边缘部分包裹且中心散口。
3. 5
坛式包装traymodepackaging 包装后的箱包为五个面封闭，剩余一个面沿边缘包裹且中心散口。
3. 6
捆扎机strappingmachine 用于纵横双向捆绑陶瓷砖包的机械。
4 组成、分类、型号和基本参数
4.1组成
包装线由自动检测仪（选配）、分选叠砖机、编组机（缓存机）、包装机、捆扎机、码包机、包装线控制系统、远程监控系统（选配）等设备组成，工艺流程图如图1所示。
自动检测仪 (选配)
分选叠砖机
编组机
包装机
捆扎机
码包机
王包装线控制系统
王远程监控系统(选配)
图1 工艺流程图
2 JC/T2594—2021
4.2分类
按包装方式分为：桶式（用B表示）、坛式（用T表示）和笼式（用L表示）。 4.3型号
包装线型号表示方法如下：
FDAXA-A
分组数量最大工作长度，单位为毫米最大工作宽度，单位为毫米包装方式代号墙地砖自动分选包装线代号
示例：分选坛式包装线，最大工作瓷砖宽度900m，最大工作长度800m，分组数量2种，包装线标记为：
墙地砖自动分选包装线FT900×800-2JC/T2594—2021
4. 4 基本参数
包装线的基本参数见表1。
表1 基本参数
额定工作宽度额定工作长度 额定产能 每包片数 适用瓷砖 适用瓷砖宽度
适用瓷砖长度
片 10 6 15 8 4 4 4 3 3 4 2 4 4 2 I 2 2 1
包/h 360 300 360 360 300 360 360 360 300 360 300 360 360 240 200 240 240 240
种类
mm 150 200 250 300 300 400 450 500 500 600 600 800 900 1 000 1 600 600 800 900 注1：分组数量按用户要求确定，推荐数量2～4组，原则上不超过8组。 注2：适用瓷砖宽度和长度参数中的最大值分别为最大工作宽度、最大工作长度。
mm 900 1 200 400 600 1 200 900 900 800 1 000 600 1 200 800 900 1 000 3 200 1 200 1 600 1 800
mm 120/150 150/200 250 250/300 300 300/400 450 500 500
mm 600/900
600/900/1200
400
300/400/450/600 800/900/1200 600/800/900
300/900 500/800 1 000
普通瓷砖
300/400/450/500/600|250/300/400/450/500/600
600 600/800 600/800/900
600/900/1200
600/800 600/800/900
600/800/900/1000 600/800/900/1000
1 600 600 800 900
3200 900/1200 800/1600 900/1800
薄瓷砖
3
