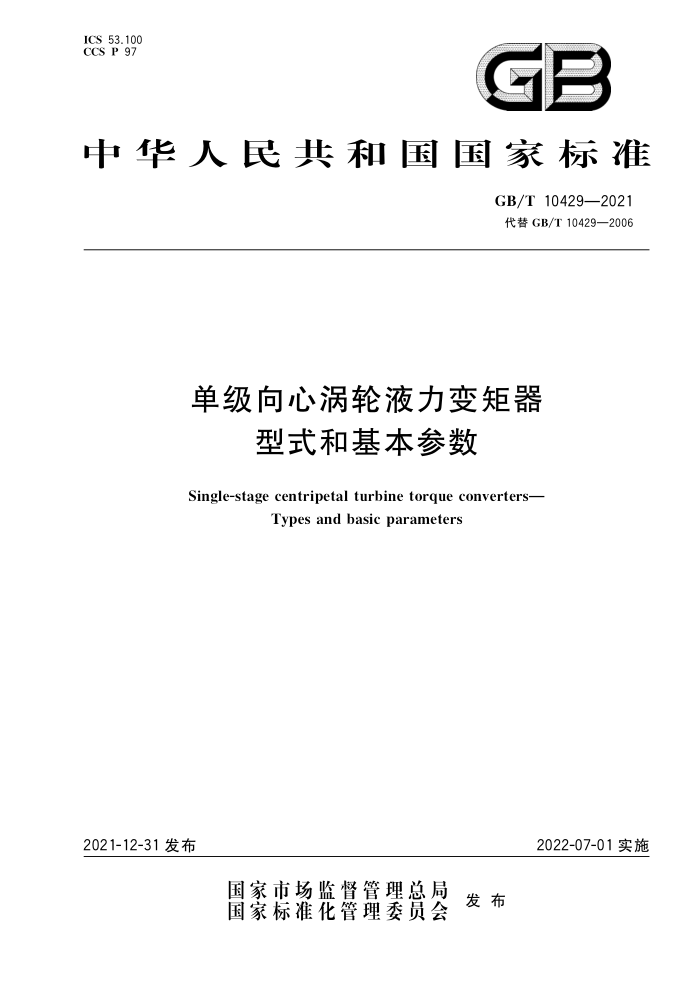

ICS 53.100 CCS P 97
GB
中华人民共和国国家标准
GB/T 10429—2021 代替GB/T10429—2006
单级向心涡轮液力变矩器
型式和基本参数
Single-stage centripetal turbine torque converters-
Types and basic parameters
2021-12-31发布
2022-07-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 10429—2021
前言
本文件按照GB/T1.12020《标准化工作导则 」第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T10429一2006《单级向心涡轮液力变矩器 ：型式和基本参数》，与GB/T10429- 2006相比，除结构调整和编辑性改动外，主要技术变化如下：
更改了术语及其定义（见第3章，2006年版的第3章）；更改了基本参数的内容（见4.2，2006年版的4.2）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国土方机械标准化技术委员会（SAC/TC334)归口。 本文件起草单位：山推工程机械股份有限公司、新兴移山（天津)重工有限公司、安徽至一科技发展
有限公司、天津工程机械研究院有限公司。
本文件主要起草人：黄亚军、蒋智金、金惠杰、邓艳芳、李国强、刘锡霞、 本文件及其所代替文件的历次版本发布情况为：
GB/T10429—1989,GB/T104292006。
I GB/T10429—2021
单级向心涡轮液力变矩器
型式和基本参数
1范围
本文件规定了单级向心涡轮液力变矩器的术语和定义、型式和基本参数。 本文件适用于工程机械、起重运输、林业集材、矿山油田等机械用单级向心涡轮液力变矩器
规范性引用文件
n
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3858液力传动术语 GB/T10856双涡轮液力变矩器技术条件
3术语和定义
GB/T3858和GB/T10856界定的以及下列术语和定义适用于本文件。
3.1
泵轮公称力矩 nominal torque of impeller MBg 在牵引工况区的变矩段，泵轮转速等于1000r/min和高转速比区最高效率工况时，泵轮所吸收的
力矩，见公式（1）。
MBy (nB/1000)
MBe =
（1)
式中： MB 泵轮公称力矩，单位为牛米（N·m）； MB 在牵引工况区的变矩段，泵轮转速等于nB和高转速比区最高效率工况时泵轮所吸收的力
矩，单位为牛米（N·m）；泵轮转速，单位为转每分钟（r/min）。
nB
3.2
有效直径 maximum diameter of flow path D 循环圆（或工作腔)的最大直径。
型式和基本参数
4
4.1型式
按照叶轮与单向离合器配合所能组成的工作状态的数目，将液力变矩器分为如下三种型式：
1 GB/T10429—2021
a) 单相型 导轮固定不动； b) 二相型 导轮装在单向离合器上，可单向旋转； c) 三相型 两个导轮分别装在各自的单向离合器上，可分别单向旋转，结构示意见图1。
T
D
中
H
TTTT
b）二相型图 1 液力变矩器型式
c）三相型
a) 单相型
4.2 基本参数
单级向心涡轮液力变矩器的基本参数见表1，其中有效直径的参数范围不限于表1的规定
表1单级向心涡轮液力变矩器基本参数泵轮公称力矩
有效直径 mm 206 224 243 265 280 300 315 335 355 375 400 425 450 475 500 530
最高泵轮转速
功率范围 kw
极限输人力矩
N ·m 5.0~12.5 7.5~19.0 11.2~28.0 18.0~45.0 23.6~60.0 33.5~85.0 42.5~106.0 56.0~140.0 75.0~190.0 100.0~250.0 140.0~355.0 190.0~475.0 250.0~630.0 335.0~850.0 425.0~1 060.0 560.0~1 400.0
N·m
r/min
10 ~75
240
4 000
20~130
3 300
450
2 800
32~210
800
2 400
60~320
1 280
2 400
120~500
2 000
200~736
3 200
2 200
2
