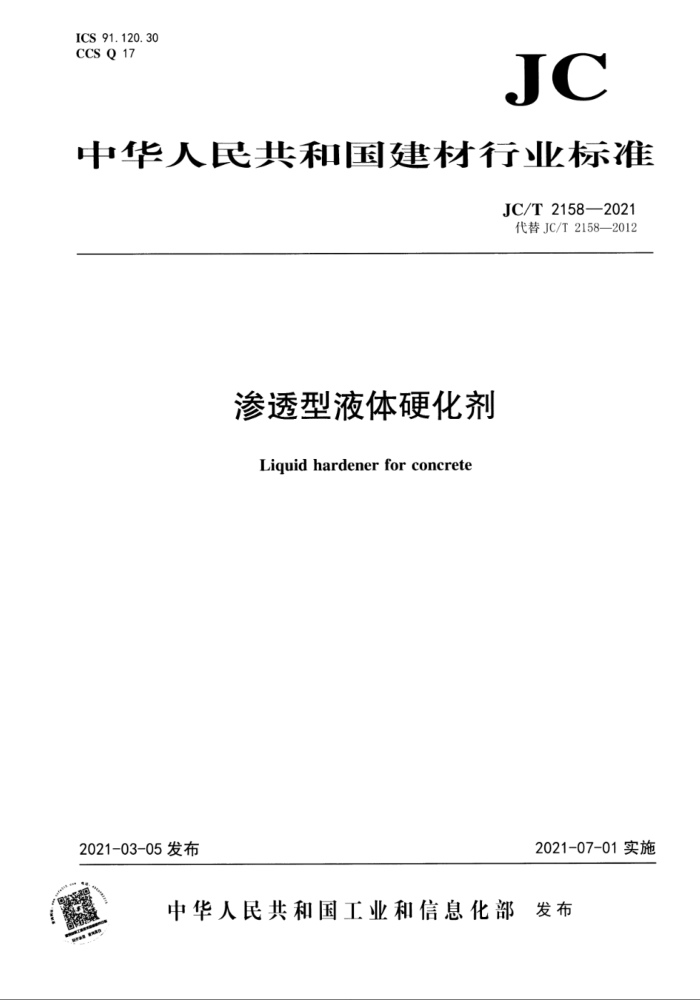

ICS91.120.30 CCS Q 17
JC
中华人民共和国建材行业标准
JC/T 2158—2021 代替JC/T2158—2012
渗透型液体硬化剂
Liquidhardenerforconcrete
2021-07-01实施
2021-03-05发布
中华人民共和国工业和信息化部发布 JCT2150-02
前言
本文件按罐/T1，1--2020标催化工作导期第1部分：标准化文件的给物和起草频划的额定起城
本克件代JC/T2158-2012漆播液体硬化剂#：与YC/T2158-2012相比：淘结#调整利料性激没外：生要术爱化如下
修改了标随宾文名你（风封面》： b 请读了现毫性引用文伴（见第2意，2012年版的常2靠！增了不语定文（见3章）：
增灿了分类和代号见第4章）：改了3H信技术爱求（第5.2：2012版的#。2）增加了“就度，磨性。表宜便度”填目，并对应增加技术要求见5，！除了24表面吸求量降低率，耐度比（死201送暖的品2）：
h) 修改了挥发有格物营送0C）*见5.2.2012版的2
德了撼准试件的解酱之见起2，2012版的43： 23 增加了耐磨性式验方法见附最人： k）增加了表面硬度试验方法（死附录5 增注意本文件的基些内容可能涉及专利。本文件的发布机构不逐担识别专利的贵任，本文料由中国建筑材斜联告会提出井归口本文微责起草单位：中国建材检验认证集团股份有限公司中国建筑材料联合会地评材料分会
施员化学（中国）有限公司，深划邦北富科技有限公司。
本文件慧超草单视：西卡（中国）有限公司、北京联合装大整材有限公司、广州市嘉力厚化工科技有限公司，苏州金润新社料科技有限公瓦，深圳市国尔地坪科技开发有限公司，云南凯戚特新树料有限公司，广州装珀化工综料有限公司、德州大地伊彩地坪涂科有限公司、上海景工化工有限公式，山西忧地科技有限公司、上海前齐建村育限公司。广州花鹏隆材科技有限公司、国新夫化学建材（中国）有限会司。北京欧地健科技发展育限责任公司，广州家嘉建材有限公置，超固地坪科技广东有育限公司，广东耐追化工有限公司，潮北尼瑞特科技育限公司，石家连颜地坪工程有限公司，巴斯乐（上海科技有限公团，广事一率学材有限公常，广州市高尔化工科技有限公司。深划市格装美科技有限公司，江荔司拓建筑工程有限公司、深划市康沃地坪材科有限公司。
本文件主婴赔草人：张丹式，机海龙，养玲，刘元新、李趣群，刻三川，邀松鹤，王最玉，刘药 、摊俊您、向刚、形作、李達乎、王摇强、郑佳摄、张松松、刘到、吴现证。黄秋平，许庆友、罩家求，流图义，#忧超，张最，陈蒸儿，唇力清，何载，馨新，同添煌，蒙昌尊，第恩情，王树誉、安有明、解雅丽、用享平、游时魔，刘本学、颜票、陈帘。
本文件所代誉文件的质大服本发布情混为： --K/T218-2012
1. JC/T2158—2021
渗透型液体硬化剂
1范围
本文件规定了渗透型液体硬化剂的术语和定义、分类、代号和标记、一般要求、要求、试验方法、 检验规则以及标志、包装、运输和贮存。
本文件适用于能渗入水泥基地面面层的液体硬化剂。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB175通用硅酸盐水泥 GB/T231.2金属材料布氏硬度试验第2部分：硬度计的检验与校准 GB/T2794一2013胶黏剂黏度的测定单圆筒旋转黏度计法 GB/T8077—2012 2混凝土外加剂匀质性能试验方法 GB/T 16777-2008 建筑防水涂料试验方法 GB/T 17671—1999 水泥胶砂强度检验方法(ISO法） GB18582 室内装饰装修材料内墙涂料中有害物质限量 JC/T2540—2019 9地坪材料术语和定义
3术语和定义
JC/T2540一2019界定的以及下列术语和定义适用于本文件。
3. 1
渗透型液体硬化剂liquidharderforconcrete 应用于水泥基材料表面，通过渗透与表层水泥水化产物发生反应来填补水泥基材料表层孔隙，提高
水泥基材料表层硬度和耐磨性的液体型材料。
4分类、代号和标记
4.1分类和代号 4.1.1产品简称硬化剂，代号为YHJ。 4.1.2按耐磨性分为AR6、AR2和ARO.5三个等级。 4.2标记
产品按产品代号、标准号和主要成分代号、耐磨性等级的顺序标记。 示例：符合本文件，耐磨性等级为ARO.5级的渗透型液体硬化剂标记为：
1 JC/T2158—2021
YHJJC/T21582021AR0.5
5 一般要求
本文件所包含产品不应对人体与环境造成有害的影响，所涉及与使用有关的安全和环保要求应符合相关国家标准和规范的规定。
要求 6.1外观
6
渗透型液体硬化剂为透明、均匀液体。 6.2物理性能
物理性能应符合表1的要求。
表1 渗透型液体硬化剂物理性能要求
指标 AR2 明示值±2 ≥10. 0 1. 0~10. 0 ≤0.20 ≤4.5 ≤5.0
序号
项目
AR0. 5
AR6
1 2 3 4 150 6 6. 3 挥发性有机化合物含量(VOC)
固周体含量/%
pH 值黏度(23℃)/mPa·s
耐磨性/mm 表面硬度/mm
≤0. 60
≤0. 05
24h表面吸水量/mm
挥发性有机物含量应不大于20g/L。
试验方法
7
7.1标准试验条件
温度为(23土2)℃，相对湿度为（50土5）%。所有试验材料和器具试验前应在标准试验条件下放置至少24 h。 7.2试验基材的制备
试验基材制备应在7.1规定的环境下进行。试验基材使用符合GB175中规定的强度等级为42.5的普通硅酸盐水泥和符合GB/T17671一1999规定的IS0标准砂。水泥和砂子的配比为P·042.5水泥：标准砂=1：3（质量比），加水量按稠度为100mm～105mm时用水量计算。成型时将500mm×500mm×40mm 的金属成型框放置在表面平整且水平的基面上（如瓷砖)，在成型框内侧和底面涂刷脱模剂。将拌合好的
2 JC/T2158—2021
水泥砂浆倒入成型框，砂浆应高出成型框顶面4mm6mm，待砂浆临近初凝时，将高出成型框部分的砂浆沿试模顶面刮去并抹平。静置24h后脱模，在标准试验条件下养护至28d。利用靠尺和塞尺沿对角线测试基材表面平整度，靠尺与基材表面最大间隙不大于1.0mm的作为试验基材备用。试验前用P60砂纸轻磨表面，去除浮灰，露出砂粒表面。 7.3试样准备
产品未明示稀释配比时，搅拌均匀后使用。若产品明示稀释配比时，除固体含量、挥发性有机化合物含量项目外，其余项目均应按同一稀释配比准备试样，若配比为某一范围时，应取其中间值。 7.4外观
目测。 7. 5 5固体含量
按GB/T16777一2008中第5章的规定进行。称取约2g试样，试验温度为（105土2）℃。 7. 6 5pH值
按GB/T8077—2012中第9章的规定进行。 7.7黏度 7. 7. 1 仪器 7.7. 1.1 旋转黏度计，精确至0.1mPa·S。 7.7. 1.2 超低黏度适配器， 7.7.1.3 恒温水槽，能保持温度在（23土0.5）℃。 7.7.1.4 温度计，分度值为0.1℃。 7.7.2 试验步骤 7.7.2.1 按7.3准备试样，取适量试样加入超低黏度适配器内，将转子没入试样中。 7.7.2.2 调节恒温水槽水浴温度至(23土0.5）℃，接通恒温水槽与超低黏度适配器，开启循环水，恒温 30 min。 7.7.2.3设置旋转黏度计转速，开始测试并记录稳定读数， 7.7.2.4再取适量试样，按照上述步骤第二次测试试样黏度并记录稳定读数。结果取两次测试值的平均值，精确至0.1mPa·S。 7.8耐磨性
按附录A的规定。 7.9表面硬度
按附录B的规定。 7. 10 024h表面吸水量
3
