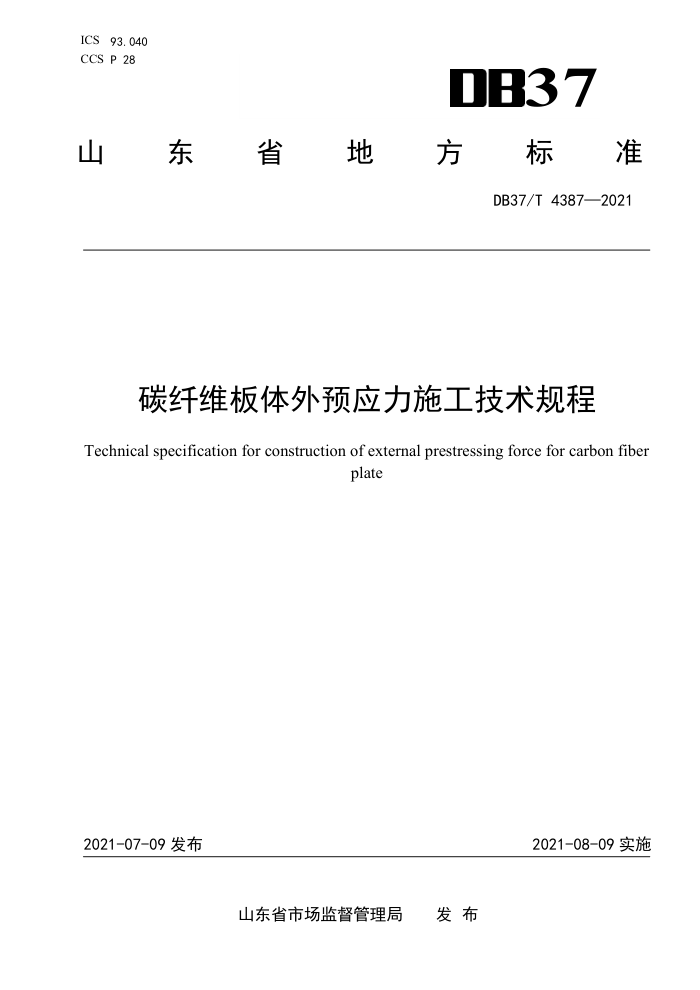

碳纤维板体外预应力施工技术规程
Technical specification for construction of external prestressing force for carbon fibe
plate
2021-07-09发布
2021-08-09实施
山东省市场监督管理局 发布 DB37/T4387—2021
目 次
II
前言 1 范围
规范性引用文件术语和定义材料及设备 4. 1 碳纤维板 4. 2 结构胶. 4. 3 表面防护材料 4.4 锚具 4. 5 压条， 4. 6 张拉设备施工工艺 5. 1 基本要求 5. 2 施工流程图 5. 3 施工准备 5. 4 施工放样， 5. 5 基面处理. 5. 6 安装锚固件 5. 7 安装张拉锚固装置 5.8 张拉碳纤维板 5. 9 防护 6检验验收
2
3
5
6.1 进场检验 6.2 交工验收 6.3 验收文件和记录附录A（资料性） 碳纤维板张拉记录表附录B（资料性） 防护检查记录表.
O DB37/T 4387—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由山东省交通运输厅提出、归口并组织实施。 本文件起草单位：山东省高速路桥养护有限公司、山东高速青岛公路有限公司、山东省路桥集团有
限公司、山东省道路养护废旧材料可持续利用研发中心、柳州欧维姆结构检测技术有限公司、卡本科技集团股份有限公司。
本文件主要起草人：井海涛、吴珂华、李振军、李振、李虎、李根、徐强、李长义、李传夫、刘磊、 荆靖、樊超、李庆、王炎培、魏衍伟、宋晓婷、柏旭东、井光、陆绍辉、庞忠华、李翔、汤飞、刘国玉。
II DB37/T4387—2021
碳纤维板体外预应力施工技术规程
1范围
本文件规定了碳纤维板体外预应力施工的术语和定义、材料及设备、施工工艺和检验验收等。 本文件适用于承载能力不足的弯拉混凝土构件的加固和补强。 本文件不适用于腐蚀、放射等特殊环境下的施工。
规范性引用文件
/
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2567 树脂浇铸体性能试验方法 GB/T 2793 胶粘剂不挥发物含量的测定 GB/T 3354 定向纤维增强聚合物基复合材料拉伸性能试验方法 GB/T 6329 胶粘剂对接接头拉伸强度的测定 GB/T 7124 胶粘剂拉伸剪切强度的测定(刚性材料对刚性材料) GB 50728 工程结构加固材料安全性鉴定技术规范 JT/T 532 桥梁用碳纤维布（板） JT/T1267 桥梁用预应力碳纤维板一夹持式锚具
3术语和定义
下列术语和定义适用于本文件。
3. 1
碳纤维板体外预应力 Jexternally prestressing carbonfiber plate 通过锚固装置在混凝土构件体外布置碳纤维板并施加预应力，使其受力得到调整、承载力得到提高、
使用性能得到改善的一种主动加固方式。 3. 2
结构胶粘剂 Jstructural adhesive 用于承重结构或构件胶接的、能长期承受设计应力和环境作用的胶粘剂（以下简称“结构胶”）。 [来源：GB50728—2011，2.0.7]
3. 3
表面防护材料 +surface protection materials 根据防护要求（防紫外线、防火等）进行选择并涂装于碳纤维板材表面的防护材料。
4材料及设备
4.1碳纤维板
1 DB37/T4387—2021
4.1.1碳纤维板的原材料应选用聚丙烯腈基(PAN基）12k或12k以下的小丝束连续纤维，不应使用大丝束纤维、玄武岩纤维代替。 4.1.2碳纤维板的型号表示方法见图1。
CFP-□-□+
厚度，单位为10毫米（10mm）+ 宽度，单位为毫米（mm）* 碳纤维板代号+
图1碳纤维板型号表示方法
示例：宽度为50mm，厚度为1.2mm的碳纤维板标记为：CFP-50-12。 4.1.3碳纤维板的外观要求和检验方法：
a) 碳纤维板均应进行外观检查； b) 在正常（光）照度下，目测外观应均一、整齐、展开后无明显弯曲弯折，表面干净，不得有
污染和破损。
4.1.4 碳纤维板的尺寸偏差要求、取样和检验方法：
a) 碳纤维板的尺寸偏差应小于等于土1%； b) 同一检验批取样数量应大于等于1%，且不少于3片： c) 用精度为0.01mm的千分尺，对碳纤维板的厚度和宽度进行检验，随机选取3处测量，取算术
平均值。
4.1.5 5碳纤维板的力学性能指标、取样和检验方法：
a) 碳纤维板的力学性能指标应符合JT/T532的规定，其主要力学性能指标见表1： b) 同一检验批取样数量应大于等于1%，且不少于3片； c) 按照表1规定的检验方法进行力学性能指标检验，
表1碳纤维板力学性能指标
性能等级
项目
单位
检验方法
I级 ≥2 400 ≥160 ≥1.7 ≥50 ≥2.5，且为混凝土内聚破坏
II级 ≥2 000 ≥140 ≥1.5 ≥40
抗拉强度（标准值）
MPa GPa % MPa MPa
受拉弹性模量
GB/T 3354
伸长率层间剪切强度
GB 50728
碳纤维板与混凝土正拉
粘接强度
4.2结构胶
碳纤维板体外预应力施工用结构胶的基本性能要求和检验方法应符合表2的规定。
2
