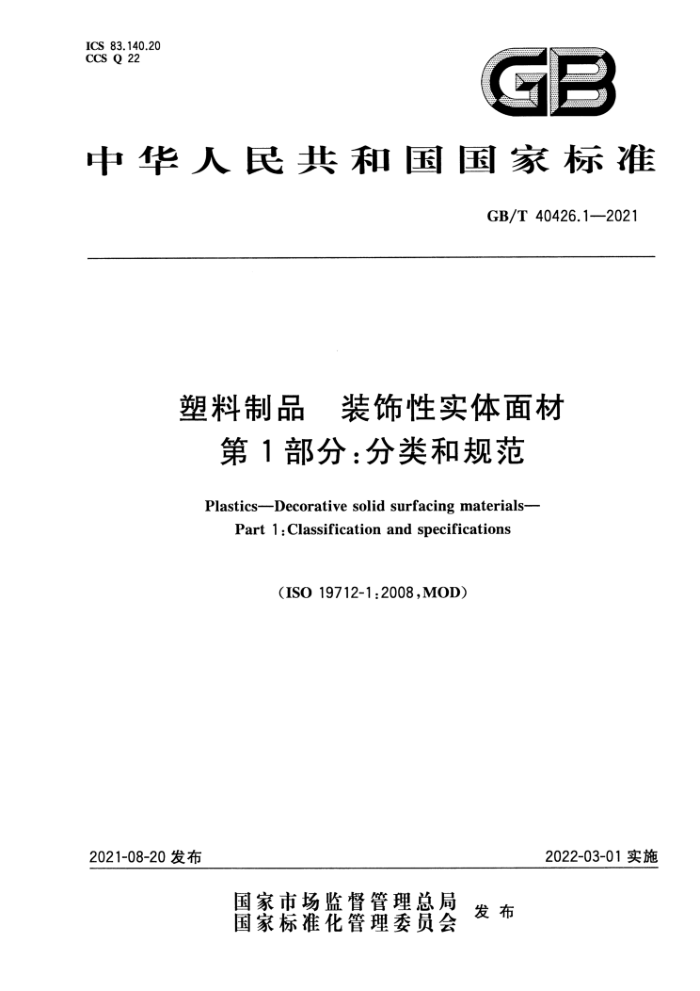

ICS 83,140.20
GE
CCS Q 22
中华人民共国国家标雅
GB/T 40426.1--2021
塑料制品装饰性实体面材
第1部分：分类和规范
Plasties--Derorcive solid surfacing naterials-
Part 1 Casstcatton ad spxeeificthans
(IS019712-1:2008.M0D)
2022-03-01实施
2021-08-20发布
国家市场监督管理总局
国家标滙花管委员会 发
布 GB/T 40426.1—2021
次
目
前言引言 1 范围 2 规范性引用文件 3 术语和定义
-
分类 5 要求 6
4
试验方法检验规则
7 8 标志、包装、贮存和运输
附录A（资料性）本文件与ISO19712-1:2008相比的结构变化情况附录B（资料性）本文件与ISO19712-1:2008的技术性差异及其原因附录C（资料性） 室内用实体面材的卫生、健康和安全信息参考文献
10
12 GB/T 40426.1—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T40426《塑料制品装饰性实体面材》的第1部分。GB/T40426已经发布了以下部分：
第1部分：分类和规范；一第2部分：性能的测定板型实体面材；
第3部分：性能的测定非板型实体面材。 本文件使用重新起草法修改采用IS019712-1：2008《塑料制品装饰性实体面材第1部分：分类
和规范》。
本文件与ISO19712-1：2008相比在结构上有较多调整，附录A中列出了本文件与ISO19712-1： 2008章条编号的对照一览表。
本文件与ISO19712-1：2008相比存在技术性差异。相关差异已编入正文中并在它们所涉及的条款的页边空白处用垂直单线（I)标识。在附录B中给出了这些技术性差异及其原因的一览表。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国轻工业联合会提出。 本文件由全国塑料制品标准化技术委员会（SAC/TC48)归口。 本文件起草单位：中国石油化工股份有限公司北京化工研究院、山东客乐思新材料科技有限公司、
广东富盛新材料股份有限公司、广东必图新材料科技股份有限公司、威盛亚（上海）有限公司、山东盛富莱实业有限公司、国化建（北京)测试认证科技有限公司、国家化学建筑材料测试中心（材料测试部）、北京工商大学。
本文件主要起草人：朱天戈、丁金海、武鹏、雷志晖、龚学锋、张建林、赵青、杨化浩、王涛、许博、 赵彦霞、李永泉。
Ⅱ GB/T 40426.1—2021
引言
本文件旨在供装饰性实体面材的制造商，组装、施工方和设计单位使用。 所提出的测试方法及其性能要求与产品用途密切相关。安装方法和工艺可能对产品的使用性能产
生影响。
性能要求包括但不限于颜色和光洁度、尺寸、外观质量、耐干热性、耐湿热性、抗落球冲击性、抗污性、耐光色牢度、耐香烟灼烧性、耐冷热水循环、荷载测试及其他重要性能。
GB/T40426由三个部分构成：一第1部分：分类和规范。目的在于规定装饰性实体面材的性能要求一第2部分：性能的测定板型实体面材。目的在于规定板型实体面材的测试方法 -第3部分：性能的测定 非板型实体面材。目的在于规定非板型实体面材的测试方法
IV GB/T40426.1—2021
塑料制品装饰性实体面材
第1部分：分类和规范
1范围
本文件规定了实体面材的术语和定义、分类、要求、试验方法、检验规则以及包装、标志、运输和贮存。
本文件适用于板型实体面材和非板型实体面材，其他具有类似用途的产品也可参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB8624建筑材料及制品燃烧性能分级 GB/T40426.2一2021塑料制品装饰性实体面材 寸第2部分：性能的测定板型实体面材（ISO
19712-2:2007,MOD)
GB/T40426.3-2021塑料制品 装饰性实体面材第3部分：性能的测定 非板型实体面材 (ISO19712-3:2007,MOD)
JC/T908—2013人造石
3术语和定义
下列术语和定义适用于本文件。
3.1
实体面材solidsurfacingmaterial;SSM 由聚合物材料、填料和颜料组成，经浇注或压制等工艺成型的板型产品或非板型产品。 注1：实体面材由同种材料制成。 注2：人造大理石面材表面具有可修复性。 注3：实体面材可实现无缝拼接。
3.2
人造大理石面材artificialmarblestonesurfacingmaterial 以聚甲基丙烯酸甲酯(PMMA)或不饱和聚酯树脂（UPR)为基体，主要以氢氧化铝为填料，加人颜
料及其他辅助剂，经浇铸成型或真空模塑或模压成型等的实体面材。 3.3
人造石英石面材artificialquartzstonesurfacingmaterial 以天然石英石（砂、粉）、硅砂、尾矿渣等无机材料（其主要成分为二氧化硅)为主要原材料，以高分子
聚合物为粘合材料制成的实体面材。
1 GB/T40426.1—2021
4分类
4.1 按形状分类
实体面材按照形状不同可分为板型实体面材和非板型实体面材。 a）板型实体面材。
可用于干燥和潮湿环境下的水平和垂直安装的平板。 b）非板型实体面材。
包括但不限用于厨房水槽、浴室水槽、洗面盆台面、淋浴、浴缸和水疗等装饰用途的具有不规则形状的面材。
4.2 按成分分类
实体面材按照成分不同可分为人造大理石面材和人造石英石面材。 a）人造大理石面材。
主要以氢氧化铝为填料，按基体树脂又可分为：
聚甲基丙烯酸甲酯(PMMA)类：以聚甲基丙烯酸甲酯为基体的实体面材；不饱和聚酯(UPR)类：以不饱和聚酯为基体的实体面材。
-
b）人造石英石面材。
以高分子聚合物基体，以天然石英石等为填料。
5要求
5.1 颜色和光洁度
对于板型实体面材，当按照GB/T40426.2--2021的第6章进行检查时，沿粘接缝处应无明显的基础颜色和光洁度变化。 5.2尺寸 5.2.1厚度偏差
本文件不规定各类型实体面材的标称厚度，但标称厚度偏差不应超过表1的规定。非板型实体面材的厚度偏差由供需双方商定。
表1板型实体面材允许的厚度偏差
单位为毫米
标称厚度d 3.0 最大偏差 ±0.25 ± 0.30
由供需双方商定
5.2.2长宽偏差
板型实体面材的长和宽不允许负偏差。非板型实体面材的尺寸偏差由供需双方商定。
2 GB/T 40426.1—2021
表3人造大理石面材性能要求（续）
测试方法
要求
项目
非板型实体面材
GB/T 40426.2
GB/T 40426.3
板型实体面材
2021章号
2021章号
厨房水槽
其他
9 mm≤d< 12mm时，落球高度为1000mm或
抗落球冲击性 以上时表面无破损 落球高度为 落球高度为（d为板型实体
610mm或以上 610mm或以上
8
6
面材标称厚度) 12mm≤d时， 时表面无破损 时表面无破损
落球高度为 1300mm或以上时表面无破损清洁指数不超过 清洁指数不超过 清洁指数不超过
抗污性
10
8
64 4级到5级 3级
64
64 4级到5级 3级
耐光色牢度 4级到5级耐香烟灼烧性 3级
7 9
9 11
厨房水槽：12.1方法A其他非板型实体面材：12.2方法B
20℃/90℃, 15℃/90℃, 10℃/65℃,
耐冷热水循环 250次循环后无 1000次循环后无500次循环后无
14
破损
破损加负载后最大
破损
荷载测试 挠度<0.25mm，
7
且表面无破损
表4人造石英石面材性能要求
要求
测试方法
项目
非板型实体面材
GB/T 40426.2-
GB/T 40426.3-
板型实体面材
2021章号
其他 ≥3级 ≥3级
2021章号
厨房水槽 ≥3级 ≥3级
耐干热性耐湿热性
≥3级 ≥3级 6 mm≤d< 9mm时，落球高度为700mm或以上时表面无破损 12mm时，落球高 时表面无破损 时表面无破损度为1000mm或以上时表面无破损
12 13
10 11
抗落球冲击性 (d为板型实体
落球高度为 落球高度为
面材标称厚度) 9mm≤d< 610mm或以上610mm或以上
8
6
