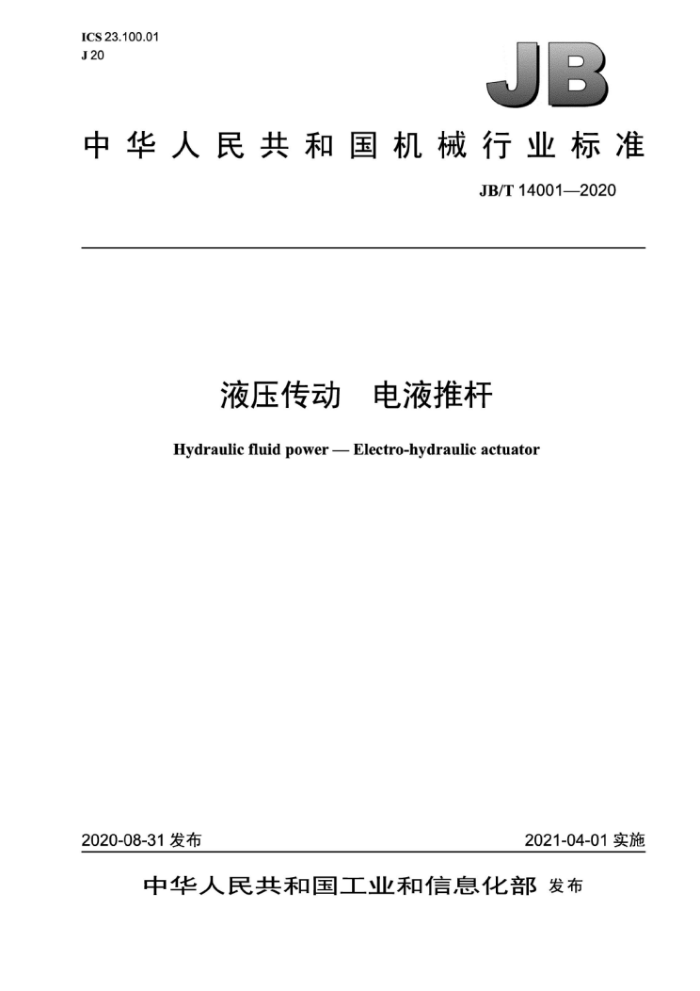

ICS23.100.01 J20
JB
中华人民共和国机械行业标准
JB/T14001—2020
液压传动 电液推杆 Hydraulic fluid power-Electro-hydraulic actuator
2020-08-31发布
2021-04-01实施
中华人民共和国工业和信息化部发布 JB/T14001—2020
目 次
前言 1范围 2规范性引用文件 3术语和定义， 4量、符号和单位 5分类、标记与基本参数、 5.1工作原理， 5.2分类.. 5.3标记 5.4基本参数 5.5 型号 6要求..
III
6.1 一般要求， 6.2 性能要求.. 6.3 装配要求... 6.4 外观质量.. 6.5 安全要求... 7试验方法 7.1 试验装置 7.2 测量准确度 7.3 试验介质 7.4 试验项目和试验方法 7.5 装配质量检验 7.6 外观质量检查
7.7 试验报告： 8检验规则..
8.1 检验分类. 8.2 抽样.. 8.3 判定规则 9标志、包装、运输和贮存 10标注说明
10 10 10 10
图1 工作原理图2结构型式.. 图3试验装置图4出厂检验液压系统原理图图5型式检验液压系统原理图
.
I JB/T14001—2020
表1量、符号和单位表．基本参数表3测量系统允许系统误差. 表4 被控参量平均示值允许变化范围
.2
*. 3
..... 8
I JB/T14001—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机工业联合会提出。 本标准由全国液压气动标准化技术委员会（SAC/TC3）归口。 本标准负责起草单位：高邮市汤庄镇液压机械行业分会、江苏省机械研究设计院有限责任公司。 本标准参加起草单位：扬州高标机械有限公司、沈阳东北电力调节技术有限公司、扬州市江都永坚
有限公司、江阴市洪腾机械有限公司、北京华德液压工业集团有限责任公司、韶关液压件厂有限公司、 江西华伍制动器股份有限公司。
本标准主要起草人：杨永军、王正玉、许宏林、郑学明、韦长峰、奚金法、余彦冬、张小勇、王东华、柯建强、邹耀平。
本标准为首次发布。
II JB/T14001—2020
液压传动 电液推杆
1范围
本标准规定了电液推杆的分类、基本参数、要求、试验方法、检验规则、标志、包装、运输等要求。 本标准适用于以液压油或性能相当的其他矿物油为工作介质的电液推杆。 注：本标准规定以外的特殊要求，由电液推杆制造厂与用户协商确定。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T786.1 流体传动系统及元件图形符号和回路图第1部分：用于常规用途和数据处理的图形符号 GB/T2350 液压气动系统及元件活塞杆螺纹型式和尺寸系列 GB/T2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T3766 液压传动系统及其元件的通用规则和安全要求 GB/T 3768 声学声压法测定噪声源声功率级和声能量级 及采用反射面上方包络测量面的简易法 GB3836.1 爆炸性环境第1部分：设备通用要求 GB3836.2 爆炸性环境第2部分：由隔爆外壳“d”保护的设备 GB/T 4942.1 旋转电机整体结构的防护等级（IP代码）分级 GB/T 5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T7935 液压元件通用技术条件 GB/T 9969 工业产品使用说明书 总则 GB/T13306 标牌 GB/T14039 液压传动油液固体颗粒污染等级代号 GB/T 17446 流体传动系统及元件词汇 GB/Z19848 液压元件从制造到安装达到和控制清洁度的指南 JB/T7041.2 液压泵 第2部分：齿轮泵 JB/T10205 液压缸 JB/T10364 液压单向阀 JB/T10374 液压溢流阀
术语和定义
3
GB/T17446界定的以及下列术语和定义适用于本文件
3.1
电液推杆electro-hydraulicactuator 采用集成的一体化结构，利用电动机正反转驱动双向液压泵输出液压油，推动液压缸活塞杆往复直
线运动的装置。
1 JB/T14001—2020
a)直式
P
O
b)平行式图2 结构型式
5.3标记
应在产品上适当且明显的位置制作清晰的标记或标牌。 5.4 基本参数
电液推杆的基本参数应包括电动机功率、推力、拉力、推速、拉速、行程等，见表2。
表2 基本参数
输出力 N
输出速度 mm/s
行程范围 mm
电动机功率
型号
kW
拉力 推速 拉速 1 000
推力 1500 3 000 4 500 7 500 10 000 15 000 17 500 25 000 17 000 40 000 27 000 50 000 34 000 70 000 50 000 100 000 72 000
70 70 70 75 75 75 75 75 60 60 35 35
0.37 0.37 0.75 1.1 1.1 1.5 2.2 3 4 4 5.5 7.5
DYT1500-/70- DYT3000-/70- DYT4500-/70- DYT7500-/75- DYT10000-/75- DYT15000-/75- DYT17500-/75- DYT□□25000-□/75-□ DYT40000-/60- DYT□□50000-□/60- DYT70000-/35- DYT□□100000-/35- 注1：表中的推力、拉力、推速、 拉速均为公称值。 注2：输出速度可根据用户要求调整，范围为30mm/s~250mm/s。 注3：电液推杆宜优先选用本表推荐型号：有特殊要求时，由供需双方协商确定。
100 100 100 110 110 110 110 110 85 85 50 50
50~600
2 050 3 100 5 100 6 900 10 300 11 800
50~600 50~1500 50~1500 50~1500 50~2000 50~2000 50~2000 50~2000 50~2 000 50~2000
3
