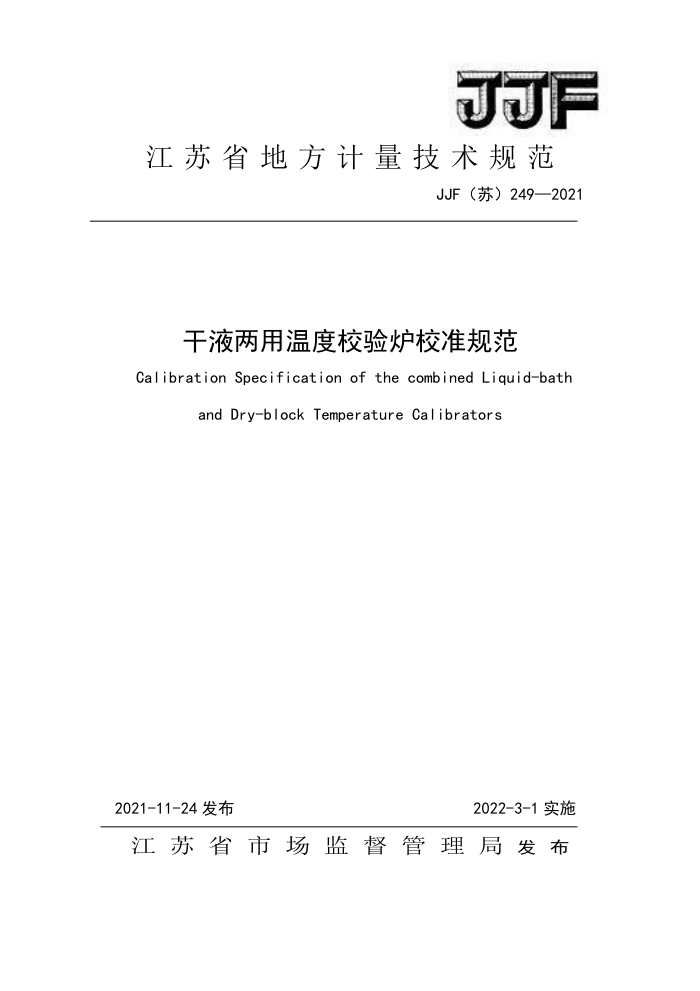

江苏省地方计量技术规范
JJF（苏）249—2021
干液两用温度校验炉校准规范
Calibration Specification of the combined Liquid-bath
andDry-blockTemperatureCalibrators
2022-3-1实施
2021-11-24发布
江苏省市场监督管理局发布 干液两用温度校验炉校准规范 Calibration Specificationof the combined Liquid-bath and Dry-block Temperature Calibrators
JJF（苏）249—2021
本规范经江苏省市场监督管理局于2021年11月24日批准，并自
2022年3月1日起施行。
归口单位：主要起草单位： 江苏省计量科学研究院
江苏省热工计量专业技术委员会
本规范委托江苏省热工计量专业技术委员会负责解释 JJF(苏)249—2021
本规范主要起草人：
刘晓辉 （江苏省计量科学研究院）栾海峰 （江苏省计量科学研究院）
王征 （江苏省计量科学研究院）
本规范参与起草人：
王建雷 （江苏省计量科学研究院）
刘虎生 （江苏省计量科学研究院） JJF（苏)249—2021
目录
引言·. 1范围 2引用文件 3名词术语.· 4概述 ... 4.1工作原理 4.2构造和类型 4.3用途·. 5计量特性
(1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (8) (8) (9) (12)
...
....
5.1干体炉温度偏差· 5.2干体炉温度均匀性 5.3干体炉温度波动性 5.4液体炉温度偏差 5.5液体炉温度均匀性 5.6液体炉温度波动性 6校准条件
..
6.1环境条件 6.2负载条件 6.3校准用仪器设备 6.4配合衬套和介质 6.5搅拌装置 6.6外置参考铂电阻温度计 7校准项目和校准方法 7.1校准项目 7.2校准方法 8校准结果表达 9复校时间间隔
-
..
附录A干液两用温度校验炉校准原始记录参考格式- 附录B干液两用温度校验炉校准证书内页参考格式附录C干液两用温度校验炉干体炉温度偏差校准结果的不确定度分析...．（14) 附录D干液两用温度校验炉液体炉温度波动性校准结果的不确定度分析（17) JJF(苏)249—2021
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》起草，其中主要参考了JJF1257-2010《干体式温度校准器校准方法》、JJF1030-2010《恒温槽技术性能测试规范》、JJF1007一2007 《温度计量名词术语及定义》等规程规范，按照 JJF1059.1一2012《测量不确定度评定与表示》进行测量结果不确定度的评定。
本规范系首次起草。
II JJF苏）)249—2021
液两用温度校验炉校准规范
1范围
本规范适用于具有升降温功能、同时拥有干体炉和液体炉两种测量模式的干液两用温度校验炉（以下简称校验炉）在（-50~300）℃温度范围内的校准。容积在1.5L 以下、搅拌方式为磁力搅拌的微型液体炉也可参照本规范进行校准。
2引用文件
JJF1007-2007 JJF1030-2010 JJF1257-2010 凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
《温度计量名词术语及定义》 《恒温槽技术性能测试规范》 《干体式温度校准器校准方法》
件，其最新版本（包括所有的修改单）适用于本规范。
3名词术语
JJF1001一2011、JJF1007一2007界定的及以下术语和定义适用于本规范。 3.1干体炉temperatureblockcalibrator
干体炉是校验炉在放入均温块后利用其均温作用，来保证插入均温块的被校准温度计与参考标准温度保持一致的设备。 3.2配合衬套adapterbushing
在干体炉测温孔与温度计之间放置的金属衬套，其目的是为了使温度计与测温孔间有良好的热传导。金属衬套应使用校验炉生产厂家推荐的材料。 3.3工作区域working space
校验炉用于校准温度计的区域，能保证其温度均匀性和波动性。干体炉的工作区域位置是固定的，通常位于测温孔的底部。如果工作区域处于其他位置，应明确说明。 液体炉的工作区域一般位于底部水平面往上40mm的整个区域内。测量时应不紧贴炉壁。磁力搅拌部件位于工作区域正下方。 3.4液体炉liquid-bathtemperaturecalibrator
液体炉是校验炉放入合适的液体介质后.在厂家规定的搅拌速率下，保证插入工作区域的被校准温度计与参考标准温度保持一致的设备。
1 JJF苏）)249—2021
4概述 4.1工作原理
利用温度控制系统及搅拌装置使校验炉工作区域具有均匀、稳定的温场。
4.2构造和类型
校验炉一般可以作为干体炉和液体炉使用。当作为干体炉使用时必须配备合适的均温块。当作为液体炉使用时必须选用合适的介质，并将液体炉的搅拌系统设定在适当的转速下工作。 4.3用途
校验炉一般体积较小便于携带，升降温速度快，能为现场校准提供参考温度，用来校准各型号、尺寸的铂电阻、热电偶、热敏电阻、温度开关、双金属温度计等。 5计量特性 5.1干体炉温度偏差
干体炉显示温度与工作区域实际温度之差。 5.2干体炉温度均匀性
干体炉温度均匀性包括孔间温度均匀性和轴向温场均匀性两部分。孔间温度均匀性指工作区域内不同孔之间的最高温度与最低温度的差；轴向温场均匀性指干体炉均温块测温区内沿测温孔轴向温度分布均匀性 5.3干体炉温度波动性
干体炉工作区域在一定时间间隔内，温度变化的范围。
5.4液体炉温度偏差
液体炉显示温度与工作区域4支标准铂电阻温度计实测平均值之差，取绝对值最大者为液体炉温度偏差。 5.5液体炉温度均匀性
液体炉温度均匀性包括水平方向温度均匀性和垂直方向温度均匀性。分别是水平方向和垂直方向工作区域内最高温度与最低温度的差。 5.6液体炉温度波动性
液体炉工作区域在一定时间间隔内，温度变化的范围。 6校准条件 6.1环境条件
环境温度：（20士5）℃
2 JJF（苏)249—2021
环境湿度：35%RH~85%RH或满足产品使用说明书中的要求。 设备周围应无强烈振动及腐蚀性气体存在，应避免其他冷、热源影响。环境条件
还应满足所用标准器和其它配套设备正常使用的其它要求。 6.2负载条件
一般在空载条件下校准，根据用户需要可在负载条件下进行校准，但应说明负载的情况。 6.3校准用仪器设备
校准时，可选用表1所列的校准用仪器设备。校准用仪器设备引入的扩展不确定度U（k=2），应符合对被测校验炉的波动性和均匀性的测量要求（即不确定度值不大于波动性和均匀性的绝对值的1/3）。
表1校准用仪器设备
用途
备注校准所用温度计（含保护套管）的外径
序号 校准设备名称
技术要求
1.一等或二等 2.标准铂电阻温度计测温范围
标准铂电阻温
（-189.3442~419.527）℃ 3.也可使用扩展不确定度不大于被检校验炉最大温度偏差三分之一的其他设备。
校准标准 不应大于
度计
6mm，插入深度至少为其外径的15倍
电测设备的最小分辨力应不低于
与标准铂
电测设备 0.001℃，引用修正值后的相对误差 电阻温度
2
计可配合使用核查标准铂电阻温度计的Rrp
应不大于3？10-5
水三相点瓶及保温设备
3
用
6.4配合衬套和介质
校验炉在当作干体炉时使用的配合衬套应使用生产厂家规定的材料进行制造。于体炉应尽可能拟合标准铂电阻温度计的尺寸和被检温度传感器的尺寸配备多个尺寸或多个孔的配合衬套，并且配合衬套应符合厂家的技术要求。干液两用温度检验炉在当作液体炉使用时应放置适当的介质进行升降温。介质应具有符合其使用温度范围的粘度，以保证通过升降温和搅拌，达到液体炉的设定温度并保证其内部工作区域的温
3
