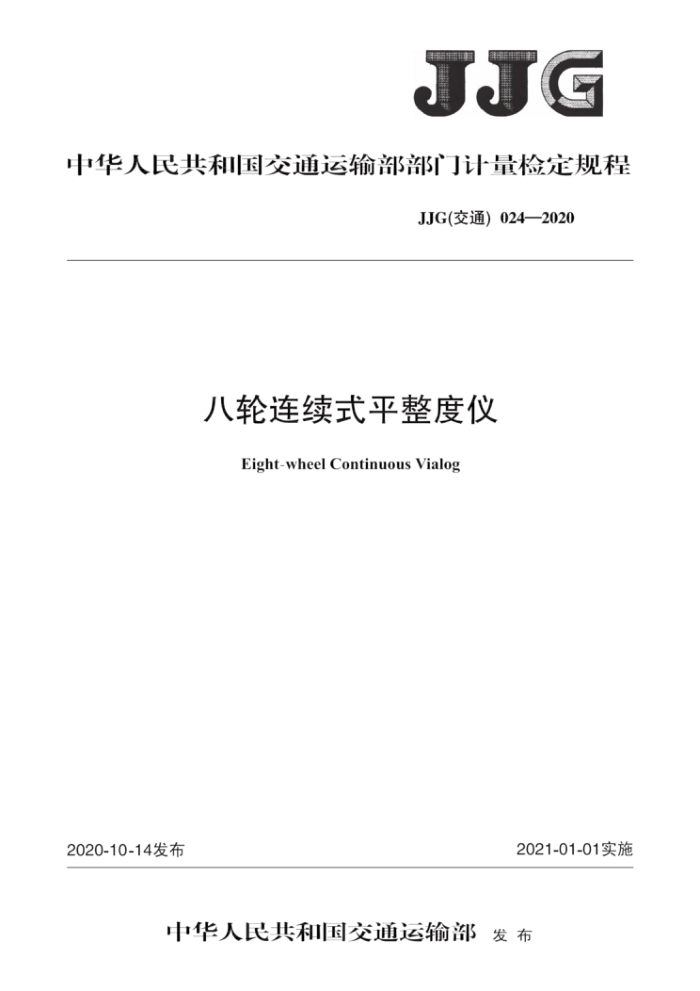

JJG
中华人民共和国交通运输部部门计量检定规程
JJG(交通）024—2020
八轮连续式平整度仪
Eight-wheel Continuous Vialog
2021-01-01实施
2020-10-14发布
中华人民共和国交通运输部发布 JJG（交通）024—2020
八轮连续式平整度仪
检定规程
JJG（交通）024—2020 代替JJG（交通）024一2002
.
Verification Regulation of Eight-wheel Continuous Vialog
归口单位：全国公路专用计量器具计量技术委员会主要起草单位：国家道路与桥梁工程检测设备计量站
交通运输部公路科学研究所江苏建科计量技术有限公司宁夏交通科学研究所有限公司
本规程委托全国公路专用计量器具计量技术委员会负责解释 JJG（交通）024—2020
本规程主要起草人：
张金凝（国家道路与桥梁工程检测设备计量站）
周毅姝（交通运输部公路科学研究所）
任励硕（国家道路与桥梁工程检测设备计量站）
展英达（江苏建科计量技术有限公司）马小波（宁夏交通科学研究所有限公司）
曹瑾瑾（交通运输部公路科学研究所）窦光武（交通运输部公路科学研究所）
参加起草人：
王骏飞（江苏建科计量技术有限公司）和松（交通运输部公路科学研究所）
朱静（交通运输部公路科学研究所）
何华阳（国家道路与桥梁工程检测设备计量站）王鹏飞（国家道路与桥梁工程检测设备计量站） JJG（交通）024—2020
目 录
引言
二
范围 2 术语和定义 3 概述 4 计量性能要求 5 通用技术要求 6 计量器具控制附录A 专用金属量块及自动平整度测量仪的技术要求附录B 自动平整度测量仪校准方法附录C 标准平整度值的确定方法附录D 八轮连续式平整度仪检定记录表附录E 八轮连续式平整度仪检定证书内页格式附录F 八轮连续式平整度仪检定结果通知书内页格式，
1
.
10 12
1 JJG（交通）024—2020
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》编写。 本规程代替JJG（交通）024一2002《八轮连续式路面平整度测量仪》。与JJG（交通）
024一2002相比，除编辑性修改外，主要技术变化如下：
修改了概述的内容并对设备进行了分类（见第3章，2002年版的第4章）；修改了静态示值误差的要求（见4.1.1，2002年版的5.1）； -增加了动态相对示值误差的要求（见4.1.2）；修改了检定的环境条件（见6.1.1,2002年版的7.1.1）；修改了检定用设备的要求（见6.1.2,2002年版的7.1.2）；修改了检定项目与检定方法的内容（见6.2.1、6.2.2,2002年版的7.2.2）；修改了专用金属量块和自动平整度测量仪的要求（见附录A，2002年版的附录A）；增加了自动平整度测量仪的校准方法（见附录B）；增加了标准平整度值的确定方法（见附录C）；修改了检定记录表和检定证书内页格式（见附录D、附录E和附录F,2002年版
的附录B和附录C）。
本规程替代规程历次版本发布情况为： —JJG（交通）024—2002。
II JJG（交通）024—2020
八轮连续式平整度仪检定规程
1范围
本规程适用于八轮连续式平整度仪的首次检定、后续检定和使用中检查。 2术语和定义
下列术语和定义适用于本规程。
2.1
平整度值roadevennessvalue 八轮连续式平整度仪通过地面高差和距离传感器测量路面高程，经过计算确定的路
面平整度标准差，以mm计。 3概述
八轮连续式平整度仪（以下简称“平整度仪”）是测定路表面平整度的专用设备。根据地面高差测量传感器的不同，平整度仪分为测量轮式连续式平整度仪和激光式连续式平整度仪两种类型。
测量轮式连续式平整度仪由距离传感器（测量轮）、地面高差传感器（接触式传感器）、转向机构、牵引手柄、控制箱（包括电池、绘图、控制、打印）、机架和行走机构等组成，结构示意图如图1所示。
图1测量轮式连续式平整度仪示意图
测量轮（距离传感器）； 3 转向机构； 5——控制箱； 7行走机构
1-
4- 牵引手柄； 6——机架；
2——地面高差传感器；激光式连续式平整度仪由距离传感器、地面高差传感器（激光传感器）、转向机构、牵
引手柄、控制箱（包括电池、绘图、控制、打印）、机架和行走机构等组成，结构示意图如图2 所示。
1 JJG（交通）024—2020
5
1
图2激光式连续式平整度仪示意图
纵向测距传感器； 3- 转向机构： 5- 控制箱： 7- -行走机构地面高差传感器； 4- 牵引手柄； 6 机架；
2
平整度仪由人力或机动车牵引，通过地面高差传感器和距离传感器测量路面高程和被测路段长度，经过计算确定路面平整度值和正负超差数。 4计量性能要求 4.1示值误差 4.1.1静态示值误差不超过±1.0mm。 4.1.2动态相对示值误差不超过±15%。 4.2纵向测距相对示值误差
纵向测距相对示值误差不超过±1%。
4.3平整度值的测量重复性
平整度值的测量重复性不超过0.2mm。 5通用技术要求 5.1 外观结构
转向机构应操作灵活，工作可靠，行走时转向轮与测量轮不应有轴向窜动。减震装置应工作良好，伸缩和折合机构应工作灵活，轮胎气压正常。 5.2铭牌
仪器应有铭牌.内容包括仪器名称、规格、出厂编号、出厂日期和制造厂商。 6计量器具控制 6.1检定条件 6.1.1环境条件 6.1.1.1环境温度：0℃~40℃。 2 JJG（交通）024—2020
6.1.1.2 2环境湿度：不大于85%RH 6.1.1.3 静态场地要求：平整的空场地或室内。 6.1.1.4试验路段要求：无积水、无冰雪、无污染、无交叉口的直线路段。 6.1.2检定用设备
检定用设备见表1。
表1检定用设备表
检定项目纵向测距相对示值误差平整度值的测量重复性
检定用设备测距仪
技术要求
量程不小于100m，准确度等级IⅡ级
要求见附录A 要求见附录A
静态示值误差动态相对示值
专用量块自动平整度测量仪非自动平整度测量仪
示值误差
误差
DSZ1级精密水准仪
6.2检定项目与检定方法 6.2.1检定项目
检定项目见表2，检定记录表格式见附录D。
表2检定项目一览表
检定项目
首次检定
后续检定
使用中检查
外观静态示值误差动态相对示值误差纵向测距相对示值误差平整度值的测量重复性
+ + + + +
+ + + + +
+ +
-
+ +
注：凡需检定的项目用“+”表示，不需检定的项目用“”表示。
6.2.2检定方法 6.2.2.1用手动和目测检查平整度仪的外观结构和铭牌。 6.2.2.2 静态示值误差的检定过程如下：
a)将平整度仪平稳放置于静态检定场地上，打开地面高差传感器，将控制箱设至工作状态；
b)依次将各档量块放在地面高差传感器垂直下方，读取平整度仪静态示值H； c）按式（1）计算示值误差，取最大值作为静态示值误差。
(1)
△ = H, - Ho
式中： A 误差，mm； H平整度仪静态示值,mm；
