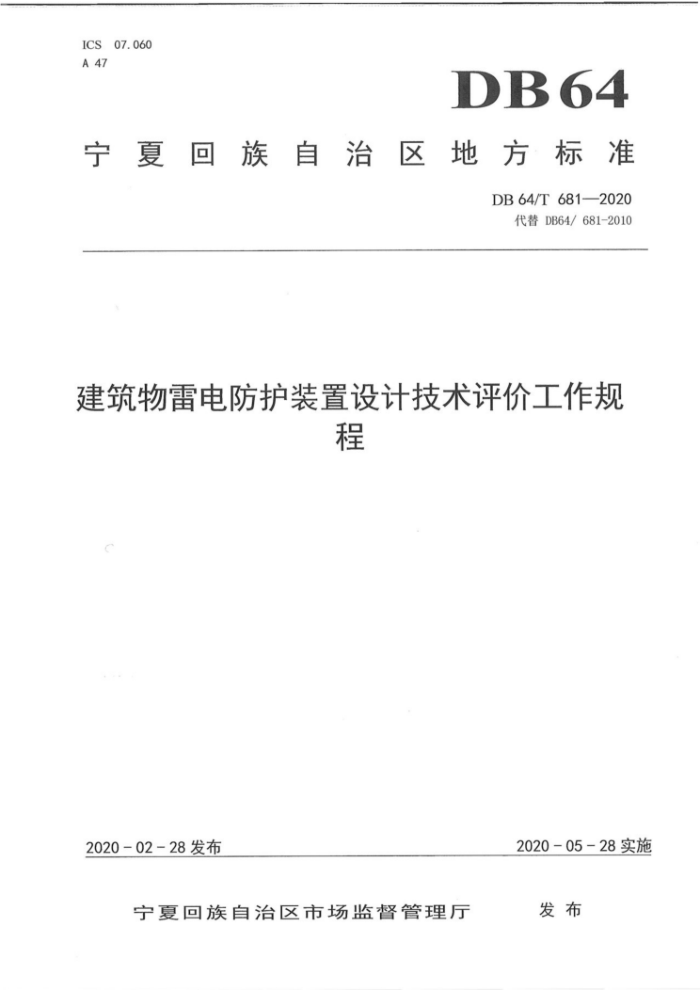

ICS07.060 A 47
DB64
宁夏回族自治区地方标准
DB64/T 681—2020
代替DB64/681-2010
建筑物雷电防护装置设计技术评价工作规
程
2020-05-28实施
2020-02-28发布
发布
宁夏回族自治区市场监督管理厅 DB64/T681—2020
目 次
III F
前言
范围 2 规范性引用文件 3 术语和定义
1
-
评价原则 5评价程序 6评价内容 1
4
T
2
S
评价方法 8评价报告附录A（资料性附录） 宁夏气象台站人工观测雷暴日数统计资料附录B（规范性附录） 典型场所雷电防护装置设计技术评价常用参考标准目录附录C（规范性附录） 雷电防护装置设计技术评价报告编制附录D（资料性附录） 宁夏主要城镇冻土深度资料参考文献
5 6
9
14 15
1 DB 64/T 6812020
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替DB64/681-2010《建筑物防雷设计评价技术规范》。与DB64/681-2010相比，除编辑性
修改外，主要技术变化如下：
修改了标题中文名称（见封面，2010版的封面）；修改了标准适用范围（见第1章，2010版第1章）； -修改了规范性引用文件（见第2章，2010版第2章）；删除了直击雷、雷电感应、雷电波侵入、共用接地系统、雷击电磁脉冲等5个术语和定义（见
2010版的3.1至3.3、3.8、3.13）；
修订了防雷装置、接闪器、引下线、接地装置、等电位连接、电子信息系统、电涌保护器、防
雷区等8个术语和定义（见3.4至3.7、3.9至3.12）
一增加了雷电防护装置设计技术评价、防雷分类、雷电灾害风险评估、雷暴日数、雷击大地密度
等5个术语和定义（见3.2、3.3、3.11至3.13）
修订了评价原则（见4.1、4.2和4.3）；一删除了评价依据（见2010版第5章）；增加了评价程序（见第5章）；一删除了基本要求（见2010版第6章）；增加了评价内容（见第6章）；一删除了评价类别（见2010版第7章）；增加了评价方法（见第7章）：删除了评价项目和内容（见2010版第8章）；一增加了评价报告（见第8章）；删除了评价报告提交和存档（见2010版第9章）；删除了“建筑物防雷类别的划分”“重要公共建筑物及人员密集场所”“防雷装置技术指标”
-
“等电位连接材料选择”“防雷区的划分”（见2010版附录A至附录F）；
增加了“宁夏各气象台站人工观测雷暴日数统计资料”“各种场所雷电防护装置设计技术评
价参考标准清单”“雷电防护装置设计技术评价报告编制”（见附录A至附录C）。
本标准由宁夏回族自治区气象局提出并归口。 本标准起草单位：宁夏气象服务中心、银川市气象局、宁夏建设工程编制中心、石嘴山市气象局、
固原市气象局。
本标准主要起草人：厚军学、刘春泉、李涛、赵蔚、杨军、李建军、马永红、韩世昌、高永红、 张伟。
I1 DB 64/T681—2020
建筑物雷电防护装置设计技术评价工作规程
1范围
本规程规定了建筑物（含构筑物，下同）雷电防护装置设计技术评价工作的术语和定义、原则、程序、内容、方法、报告。
本规程适用于宁夏地区下列场所建筑物雷电防护装置设计技术评价工作：
油库、气库、弹药库、化学品仓库、民用爆炸物品、烟花爆竹、石化等易燃易爆建设工程和场所；
一雷电易发区内的矿区、旅游景点或者投入使用的建（构）筑物、设施等需要单独安装雷电防护
-
装置的场所：一一雷电风险高且没有防雷标准规范、需要进行特殊论证的大型项目。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T21431建筑物防雷装置检测技术规范 GB21714.2雷电防护第2部分：风险管理 GB50057建筑物防雷设计规范 QX/T106雷电防护装置设计技术评价规范
3术语和定义
下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB50057-2010、GB50343-2012、 GB/T21431-2015、QX/T106-2018中的一些术语和定义。 3.1
雷电防护装置
用来减小雷击建筑物造成物理损害的整个系统，注1：LPS，又称防雷装置，由外部防雷装置和内部防雷装置组成。 注2：改写GB21714.1-2015，定义3.42
3. 2
雷电防护装置设计技术评价按照有关法律、法规、标准，对雷电防护装置设计文件涉及的公共利益、公众安全和工程建设等规
定内容进行的技术性审查。 3. 3
1 DB 64/T681—2020
防雷分类根据建筑物的重要性、使用性质、发生雷电事故的可能性和后果，按GB50057-2010规定对建筑物
进行防雷分类。
3. 4
接闪器由拦截闪击的接闪杆、接闪带、接闪线、接闪网以及金属屋面、金属构件等组成。
3. 5
引下线用于将雷电流从接闪器传导至接地装置的导体。
3. 6
接地装置接地体和接地线的总合，用于传导雷电流并将其流散入大地
3. 7
防雷等电位连接将分开的诸金属物体直接用连接导体或经电涌保护器连接到防雷装置上以减小雷电流引发的电位
差。 3. 8
电涌保护器用于限制瞬态过电压和分泄电涌电流的器件。它至少含有一非线性元件。
3. 9
防雷区（LPZ）划分雷击电磁环境的区，一个防雷区的区界面不一定要有实物界面，如不一定要有墙壁、地板或天
花板作为区界面。 3.10
电子信息系统由计算机、通信设备、处理设备、控制设备、电力电子装置及其相关的配套设备、设施（含网络）
等的电子设备构成的，按照一定应用目的和规则对信息进行采集、加工、存储、传输、检索等处理的人机系统。
3.11
雷电灾害风险评估根据雷电及其灾害特征进行分析，对可能导致的人员伤亡、财产损失程度与危害范围等方面的综合
风险计算，为建设工程项目选址和功能分区布局、防雷类别与防雷措施确定等提出建设性意见的一种评价方法。 2
