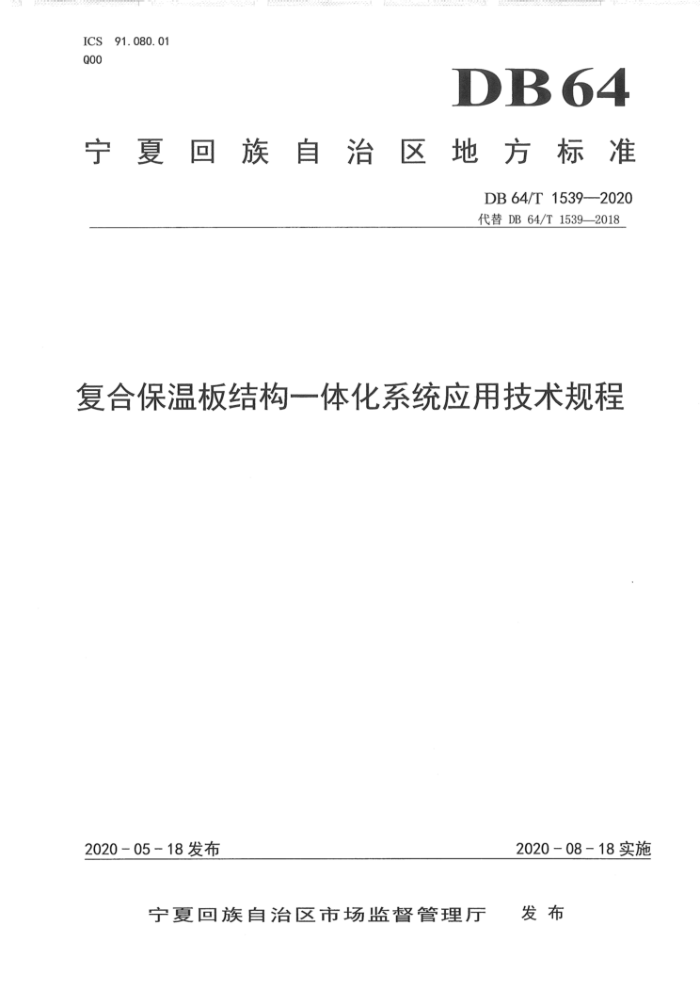

ICS91.080.01 Q00
DB64
宁夏回族自治区地方标准
DB 64/T 1539—2020 代替DB 64/T1539—2018
复合保温板结构一体化系统应用技术规程
2020-05-18发布
2020-08-18实施
发布
宁夏回族自治区市场监督管理厅 DB 64/T 15392020
目 次
VI
前言 1范围 2规范性引用文件 3术语和定义 4基本规定 5系统构造和材料要求
5.1系统构造 5.2材料要求 5.3复合保温板 6设计 6.1一般规定 6.2设计要点 7施工 7.1一般规定 7.2排板 7.3复合保温板外模组装 7.4系统内外模支护与浇注混凝土 7.5表面处理 7.6施工安全 8质量验收 8.1一般规定 8.2主控项目.. 8.3一般项目附录A（资料性附录） 复合保温板规格表附录B （规范性附录） 复合保温板结构一体化系统施工流程图
5
A
8
8
10 11 12 12 12 12 13 14 15 DB64/T1539—2020
前言
本标准的编写格式符合GB/T1.1一09《标准化工作导则第1部分：标准的结构和编写》的要求。 本标准由宁夏回族自治区住房和城乡建设厅提出、归口并实施。 本标准替代DB64/T1539—2018，与DB64/T1539—2018相比，除编辑性修改外主要技术变化如下：一术语和定义。重新梳理、完善原规程术语和定义。如：该系统名称统一为“复合保温板结构
一体化系统”，包含复合保温板、组拼模框及其支护构件、锚固系统四个部分。
一基本规定。简化了原规程要求内容。 一系统构造及性能要求。调整了该部分内容顺序、修改和增加了系统基本构造图；对保温板系统、
保温板、锚固装置、保温芯材部分指标表内容进行了调整；修改增加了复合保温类别尺寸相关内容。
一设计。对一般规定内容进行了调整和完善；设计要求中调整了导热系数的修正系数，对防火隔
离带设计要求进行了补充，
一施工。修改和简化了一般规定内容；对原规程内容的施工顺序进行调整，补充了施工方法及施
工要求内容，修改增加了排版、组拼示意图。
一附录。调整和修改产品规格尺寸，增加了一体化复合保温板系统施工流程图本标准的起草单位：宁夏中节能新型材料有限公司、宁夏建设新技术协会、宁夏建投设计研究总院
（有限公司）、宁夏城建设计研究院有限公司。
本标准的主要起草人：仇俊成、李志辉、李金保、郭志军、部宝田、孙晓阳、李桂朋、胡国利、王振韬、石鑫。
II DB64/T15392020
复合保温板结构一体化系统应用技术规程
1范围
本标准规定了复合保温板结构一体化系统的术语和定义、基本规定、系统构造和材料要求、设计、 施工、质量验收。
本标准适用于抗震设防烈度为8度及以下地区新建、扩建的工业与民用建筑剪力墙结构外墙工程中，复合保温板结构一体化系统的设计、施工和验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB8624建筑材料及制品燃烧性能分级 GB/T10294绝热材料稳态热阻及有关特性的测定防护热板法 GB/T10801.2 绝热用挤塑聚苯乙烯泡沫塑料（XPS） GB/T19631 玻璃纤维增强水泥轻质多孔隔墙 GB/T 25975 建筑外墙外保温用岩棉制品 GB/T29906 模塑聚苯板薄抹灰外墙保温系统材料 GB50203 砌体结构工程施工质量验收规范 GB 50204 混凝土结构工程施工质量验收规范 GB 50210 建筑装饰装修工程质量验收标准 GB 50300 建筑工程施工质量验收统一标准 GB 50411 建筑节能工程施工质量验收规范 GB50720 建筑工程施工现场消防安全技术规范 JG/T 159 外墙内保温板 JG/T 536 热固复合聚苯乙烯泡沫保温板 JGJ144 外墙外保温工程技术标准 JGJ162 建筑施工模板安全技术规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
复合保温板结构一体化系统将在工厂制作的复合保温板采用轻钢模框或木楞组拼后吊装就位，作为围护结构外模；再采用安装
锚固装置与内模支护连接后浇注混凝土，使复合保温板与钢筋混凝土剪力墙合为围护结构整体的系统。
