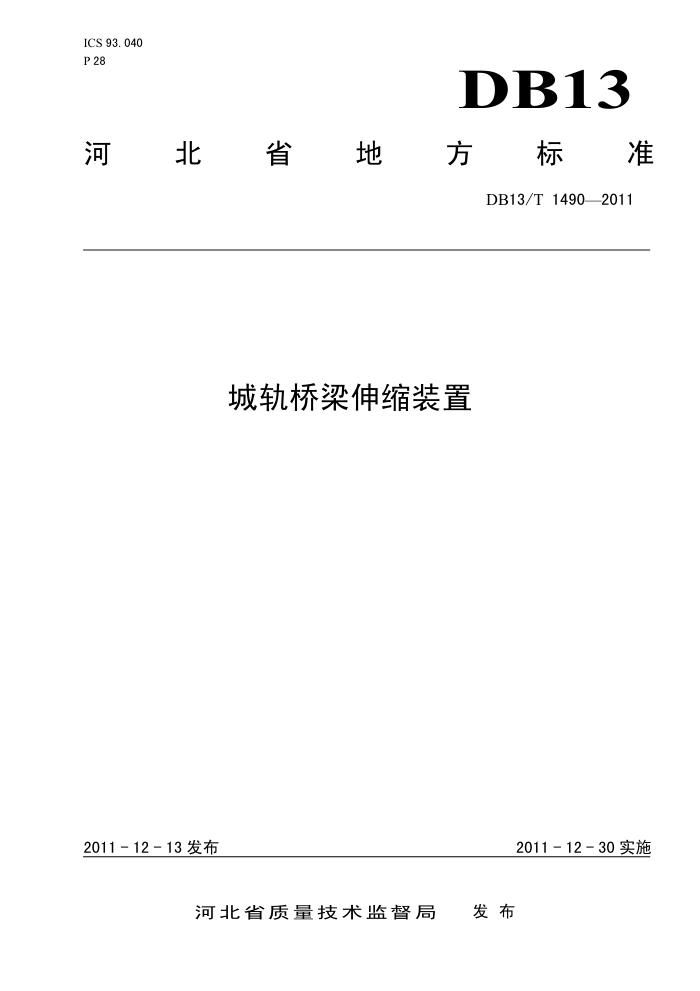

ICS 93.040 P 28
DB13
河東北 瀘省地 方 标准
DB13/T1490—2011
城轨桥梁伸缩装置
2011-12-30实施
2011-12 -13发布
发布
河北省质量技术监督局 DB13/T 1490—2011
前 言
本标准按GB/T1.1一2009给出的规则起草，本标准由衡水市质量技术监督局提出。 本标准起草单位：衡水宝力工程橡胶有限公司。 本标准主要起草人：付强、张郡、王淑兰、赵九平、张文礼。
I DB13/T1490—2011
城轨桥梁伸缩装置
1范围
本标准规定了城轨桥梁伸缩装置的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、 贮存。
本标准适用于梁缝为30mm～160mm的城轨桥梁伸缩装置。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB1499.1一2008钢筋混凝土用钢第1部分：热轧光圆钢筋 GB/T528一2009硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T985.1一2008气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T 6892—2006 6一般工业用铝及铝合金热挤压型材 GB/T18684—2002 2锌铬涂层技术条件 JB/T5943一1991工程机械焊接件通用技术条件
3术语和定义
下列术语和定义适用于本标准。
3. 1
伸缩缝为适应材料胀缩变形需要而在桥梁上部结构中设置的间隙。
3. 2
伸缩装置为使车辆平稳通过桥面并满足桥梁上部结构变形的需要，在桥梁伸缩缝处设置的由橡胶和钢材零构
件组成的各种装置的总称。 3. 3
伸缩量伸缩装置拉伸、压缩绝对值的总和。并以负号（-）表示拉伸，以正号（+）表示压缩。
3. 4
锚筋伸缩装置上与混凝土锚固连接的钢筋。
4产品分类及代号
1 DB13/T1490—2011
4.1产品规格
城轨桥梁伸缩装置由铝合金型材、防水橡胶条和锚筋组成，按其伸缩量可分为30mm、60mm、 100mm、160mm四级，图1为伸缩装置的结构示意图。
1
2
3
4
1-铝合金型材 2-防水橡胶条 3-锚筋 4-梁体
图1伸缩装置结构示意图
4.2产品代号
产品代号表示方法如下：
CSSF
橡胶分类：氯丁橡胶（C）：三元乙丙橡胶（E）伸缩量范围产品名称代号
示例：CSSF-60-C，表示伸缩量为60mm的氯丁橡胶城轨桥梁伸缩装置。
5技术要求
5.1整体性能要求 5.1.1伸缩装置的构造应能满足其两侧梁体必要的顺桥向、横桥向和竖向位移以及转动的需要， 5.1.2桥梁伸缩装置的型材与防水橡胶条之间的连接应具有一定的夹持性能，保证在拉伸3倍伸缩量条件下，持荷15分钟，夹持部位不脱离；或按照设计图要求进行夹持试验，夹持部位不脱离。 5.1.3伸缩装置在使用过程中必须具有良好的防水性能，其防水胶条在注满水24h后无渗漏。
2 DB13/T1490—2011
5.2材料要求 5.2.1型材 5.2.1.1铝合金型材采用6005（T5），其质量要求应符合GB/T6892一2006的要求。 5.2.1.2铝合金型材在桥面变坡点处，可采用冷弯或焊接莲接。冷弯后不充许开裂：焊接时要控制型材的变形，焊接时不能堵塞型材的型腔断面，焊后型材顶面应用砂轮打磨平整。焊接后不应产生裂纹，焊接强度不小于型材全断面强度的70%，若较难保证时，可采用型材背贴钢板栓接加强的措施。出厂前应检查伸缩装置型材与梁端横坡的吻合性。 5.2.2锚栓
伸缩装置用锚筋用HPB235级钢筋制成，其断面尺寸、化学成分和力学性能及其他要求应符合 GB1499.1一2008的有关规定； 5.2.3防水橡胶条 5.2.3.1伸缩装置中使用橡胶条可采用氯丁橡胶和三元乙丙橡胶两类。氯丁橡胶适用于温度（月平均）在-25℃～+60℃地区，三元乙丙橡胶适用于-40℃～+60℃地区。 5.2.3.2严禁使用再生胶或粉碎的硫化橡胶。防水橡胶条颜色应与梁体外侧颜色相近，一般为灰色。 5.2.3.3防水橡胶条必须从伸缩装置成品中按一定比例取样，解剖橡胶条制成标准试片，进行拉伸强度和扯断伸长率测定，与表1相比，拉伸强度下降应不大于20%，扯断伸长率下降应不大于35%。
表1 橡胶条物理性能能
项目
氯丁橡胶 15 350
三元乙丙橡胶
拉伸强度，Mpa，扯断伸长率，%，≥
12 350
5.3尺寸偏差 5.3.1铝合金型材沿长度方向的直线度公差应满足1.5mm/m，全长直线度公差应满足10mm/10m 的要求。型材表面应平整，不得有裂纹、结疤、脱皮、气泡和夹渣，上、下表面应平行。 5.3.2伸缩装置用防水橡胶条在自然状态下的尺寸厚度偏差不超过"omm的要求，尺寸宽度偏差不超过omm的要求，须过盈嵌装在型材型腔内，满足加持性能和防水性能。 5.3.3组装好的伸缩装置两铝合金型材在同一截面上顶面的高度差不得大于1.0mm 5.4防护要求
伸缩装置的锚固螺栓防腐技术要求符合GB/T18684一2002中锌铬镀层2级及以上的要求。 5.5组装要求 5.5.1组装前应对铝合金型材逐根进行检查，确保无质量隐患后方可使用。 5.5.2伸缩装置中使用的焊接件，其焊缝高度应满足设计要求，焊缝应采用活性气体保护焊（CO2），焊缝不应出现裂纹、夹渣、未融合和未填满弧坑，同时焊缝应避免太厚、错位和母材烧伤等缺陷，焊接技术应符合GB/T985.1一2008和JB/T5943一1991的规定。 5.5.3伸缩装置待组装的部件，必须有工厂质检部门的合格标记，外购件或协作厂加工部件，应有合格证书方可进行组装。
3
