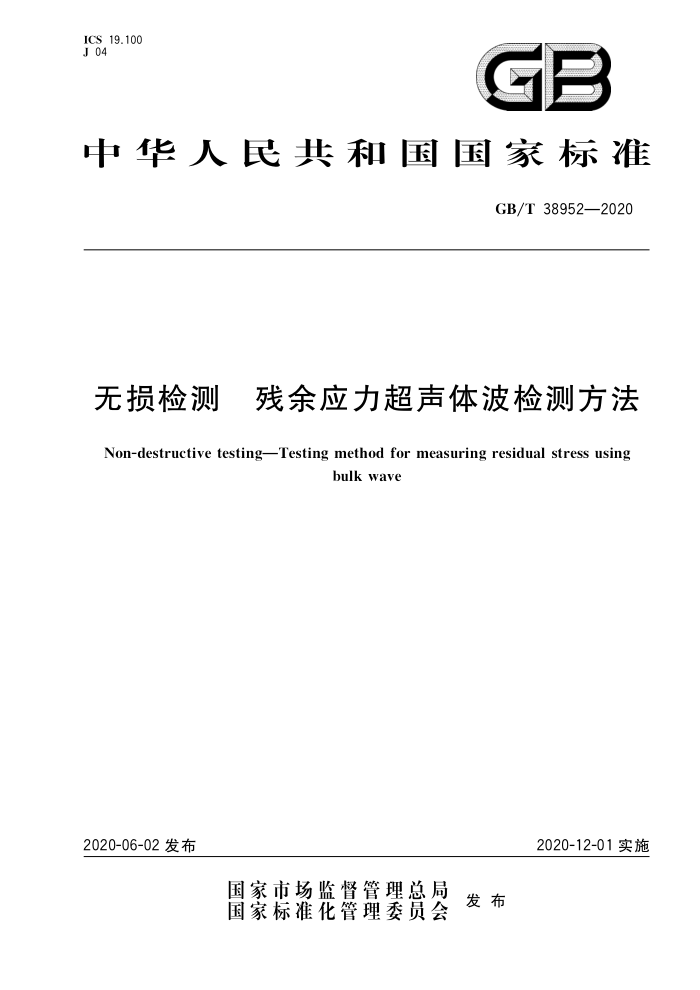

ICS 19.100 J 04
GB
中华人民共和国国家标准
GB/T38952—2020
无损检测 残余应力超声体波检测方法 Non-destructive testingTesting method for measuring residual stress using
bulk wave
2020-12-01实施
2020-06-02发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T38952—2020
目 次
前言
II
范围规范性引用文件术语和定义人员要求检测要点检测系统纵波和横波声弹性系数标定
1
2
3
5 6
7
8 检测流程
检测仪器校准检测报告的编写·
9
10
附录A（规范性附录） 拉伸试样的制备方法附录B（规范性附录） 部分常用残余应力消减方法的基本原理附录C（规范性附录） 检测仪校准方法参考文献
10
12 GB/T 38952—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国无损检测标准化技术委员会（SAC/TC56)提出并归口。 本标准起草单位：北京理工大学、上海材料研究所、中钢集团郑州金属制品研究院有限公司、四川航
天长征装备制造有限公司、内蒙古第一机械集团有限公司、西安先进应力检测控制技术有限公司
本标准主要起草人：徐春广、李志向、蒋建生、张、焦京俊、李全文、潘勤学、周世圆、丁杰、杜劭峰郝娟、韩丽娜、肖定国、郑森木、王军强、宋剑峰、卢钰仁、尹鹏、栗双怡、苗兆伟。 GB/T38952—2020
无损检测 残余应力超声体波检测方法
1范围
本标准规定了残余应力超声体波检测的术语和定义、人员要求、检测要点、检测系统、纵波和横波声弹性系数标定、检测流程、检测仪器校准和检测报告的编写要求
本标准适用于采用超声体波进行材料残余应力的检测。
规范性引用文件
n
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T 7232 金属热处理工艺术语 GB/T 7704 无损检测X射线应力测定方法 GB/T 9445 无损检测 人员资格鉴定与认证 GB/T 12604.1 无损检测术语超声检测 GB/T 16923 钢件的正火与退火 GB/T 18852 无损检测超声检验 测量接触探头声束特性的参考试块和方法 GB/T 25712 振动时效工艺参数选择及效果评定方法 GB/T 32073 无损检测 残余应力超声临界折射纵波检测方法
3 术语和定义
GB/T7232、GB/T12604.1界定的以及下列术语和定义适用于本文件。
3.1
超声体波 bulkwave 纵波的偏振方向与传播方向平行的纵波和偏振方向与传播方向垂直的横波
3.2
体波探头 bulkwaveprobe 能够产生纵波和横波的探头。
4人员要求
采用本标准进行检测的人员，应按照GB/T9445或合同各方同意的体系进行资格鉴定与认证，并由雇主或代理对其进行岗位培训和操作授权
5 检测要点
5.1 检测原理
依据声弹性在材料中与超声波传播方向一致的应力影响其传播速度，压缩应力加快超声波传播速
1 GB/T 38952—2020
度、拉伸应力减慢超声波传播速度，用一个已知应力、且与被测构件材质与形状相同的构件为应力基准，通过检测构件材料内部超声波传播速度的变化可以得知构件内部应力的拉压状态和具体数值，应力拉压状态通常用“十”表示拉伸应力、“一”表示压缩应力。
由于许多现场工况中的板厚度尺寸和杆棒轴类构件的轴向尺寸、以及超声纵波或横波传播速度变化难以准确获得。因此，将残余应力纵波和横波检测方法结合起来，可以在未获知构件板厚或轴向尺寸的前提下，就可以获得超声纵波和横波传播方向上的应力状态和数值
已知构件材料的零应力状态，则由声弹性原理可知，被检测材料中纵波和横波传播方向上的应力6 如式（1)所示：
TT-TTL
oM ESTTL-ELTETS
..(1)
式中： a T Lo 零应力纵波的声时，单位为纳秒(ns)；
纵波和横波传播方向上的应力，单位为兆帕（MPa）；
零应力横波的声时，单位为纳秒（ns）；有应力纵波的声时，单位为纳秒（ns)；有应力横波的声时，单位为纳秒（ns）；纵波声弹性系数，单位为每兆帕（MPa-1）；横波声弹性系数，单位为每兆帕（MPa-1）。
Tso T. Ts EL Es
5.2 检测区域
本标准规定的方法所测到的应力是体波探头下面材料内部沿声波传播方向上应力的平均值，检测区域横向范围的大小取决于检测探头声激励和接收元件的横向截面尺寸，体波探头置于检测表面时，要求与被检测构件表面有效耦合，确保能独立地激发和接收超声纵波和超声横波，如图1所示。
超声体波探头
横波换能器耦合剂
纵波换能器
七楼
被测材料
说明： L 检测区域的纵向范围
图1残余应力超声体波（纵波和横波）检测原理示意图
检测区域纵向范围的大小（L），对于杆棒轴类构件对应其长度，对于板类构件对应其厚度（曲面构
件对应其法向厚度）。检测区域纵向范围（L）的最大值取决于声衰减情况，即体波探头可以有效地接收到底面反射纵波和横波。
2 GB/T38952—2020
5.3被检测构件
被检测构件材料应是透声良好的金属或非金属材料，构件表面粗糙度和形廓应不影响超声纵波和横波的有效耦合。
6检测系统
6.1基本要求
用于本标准规定的残余应力无损检测系统，至少应包括有超声体波探头或超声纵波和/或横波探头、残余应力超声体波检测仪、温度传感器、耦合剂与固定辅助工装。 6.2超声体波探头 6.2.1超声体波探头（或超声纵波和/或横波探头）应同时发射和接收超声纵波和横波；根据被检测构件材料声学特性、尺寸与形廓、检测区域及长度（L）等需求，选定超声体波探头的中心频率、发射面面积等参数，以确保在声波方向上获得超声纵波和横波。探头的声束特性按照GB/T18852规定的方法测量。 6.2.2检测构件用和标定用的超声体波探头（或超声纵波和/或横波探头）应保持一致，主要包括中心频率、发射面面积、温度特性等参数。 6.2.3超声体波探头（或超声纵波和/或横波探头）接触面应与被检测构件表面良好贴合，必要时采用曲面楔块和固定辅助工装，探头的发射面面积通常应小于被检测构件截面积。 6.2.4凡是能有效产生和传播超声纵波和横波的探头都可以构成体波探头（或超声纵波和/或横波探头），如压电超声、电磁超声、激光超声等方式。 6.2.5超声体波探头（或独立的超声纵波和/或横波探头）中的纵波探头和横波探头可为一体式的，也可是分体独立式的。 6.3残余应力超声体波检测仪
残余应力超声体波检测仪的作用是控制体波换能器激励和接收纵波和横波、计算超声体波传播时间和声波方向应力数值和状态；检测仪器可由脉冲收发仪、示波器等通用仪器构成，也可采用具有脉冲收发功能、波形数字化功能和计算机等软硬件部分构成。 6.4温度传感器
通常温度传感器粘贴于体波检测探头附近，应在有效温度范围内准确获得被检测构件的真实温度，且测量精度满足A级以上（或测量精度满足0.01℃）（以铂电阻温度传感器为例）。 6.5耦合剂
压电式超声体波探头应使用专用耦合液（如横波耦合剂），以保证在规定的工作温度范围内具有稳定可靠的声耦合。应力状态的检测和长期监测，应确保纵波和横波声弹性系数标定过程、基准零应力标定过程与构件实际检测过程的耦合状态基本一致。 6.6固定辅助工装
压电式超声体波探头应使用固定辅助工装，应确保纵波和横波声弹性系数标定过程、基准零应力标定过程与构件实际检测过程的耦合状态基本一致
3 GB/T38952—2020
7 纵波和横波声弹性系数标定
7.1 基本要求
分别由声弹性理论计算和拉伸试验方法获得纵波和横波声弹性系数E，、E。；基准零应力体波声时
TL、Ts通过对基准零应力试样进行标定。 7.2 2声弹性系数的理论计算方法
纵波声弹性系数E按式（2)计算：
（4^+10μ+4m）/μ+（2l-3^-10μ-4m）/(入+2μ)
EL =
..( 2 )
3入 + 2μ
横波声弹性系数εs按式（3)计算：
入n/4μ+4+4μ+m
*·(3)
Es =
(3+2μ)
式中：入，u l,m,n- 三阶默纳汉弹性常数。
二阶拉梅弹性常数；
7.3声弹性系数的拉伸试验方法 7.3.1拉伸试样
拉伸试样形廓尺寸应符合附录A中A.2.2的要求，材料晶格取向应与被测构件材料一致，应按附录A规定的方法制备。 7.3.2拉伸试验
应按照GB/T228.1规定的方法，在常温环境（10℃～35℃）下，在材料弹性范围内对试样进行拉伸试验。
拉伸试验前，首先应检测拉伸试样零应力状态下的纵波的声时TL.和横波声时Tso。 拉伸试验过程中，残余应力超声体波检测仪测量所得纵波的声时变化△t1、横波的声时变化△ts与
拉伸试验机输出的标准拉应力变化△o的关系分别如图2a)和图2b)所示，测量不少于9个点，重复拉伸次数不少于5次，取平均值，对数据分别进行线性拟合，得到的直线斜率即为纵波声应力系数K，和横波声应力系数Ks。
300 250
350 300
家###
E
e
150 50
50 - 0
H 50 100 150 200 250300
0 0
50 100 150 200 250 300
声时/ns
声时/ns
b) 横波声应力系数Ks线性拟合图
a) 纵波声应力系数K，线性拟合图
注：图中示例数据实验条件为：传感器中心频率为2.25MHz，被测构件为性能A2-70的螺栓，室温为23℃。
图2 拉伸应力值与声时（△t)的线性关系
SAG
4 GB/T 38952—2020
7.3.3体波声弹性系数6、8s
纵波声弹性系数e1和横波声弹性系数εs分别由式（4)和式（5)计算得到：
-2
EL=KLTL
....( 4 )
+++.
-2
Es=KsTs
...( 5 )
式中： K，———纵波应力系数，单位为兆帕每纳秒(MPa/ns)； Ks——横波应力系数，单位为兆帕每纳秒（MPa/ns)； TLo——零应力纵波的声时，单位为纳秒(ns)； Ts—零应力横波的声时，单位为纳秒(ns）。
7.4零应力体波声时TL0、Tso的标定
基准零应力试样可以按GB/T16923要求利用反复退火方法制备，或按GB/T25712要求利用振
动时效法、高能声束控制法等方法（见附录B)消减残余应力，可以利用GB/T7704或GB/T32073所述方法对残余应力的消减过程进行跟踪检测和判定。通常要求基准零应力试样与被检测试样的材质、尺寸形廓和检测表面粗糙度相同或相近，
对上述基准零应力试样进行超声纵波和横波检测得到的声时即为零应力体波声时TL.和Tso。
8检测流程
8.1基本要求
残余应力超声体波检测的基本流程包括：检测前准备→检测位置确定→检测的实施及要求。 8.2 检测前准备 8.2.1应获知被检测构件材料的纵波声弹性系数ε和横波声弹性系数εs（见7.2或7.3）。 8.2.2应制备基准零应力试样，以获得基准零应力状态下的纵波声时TLo和横波声时Tso（见7.4）。 8.2.3 残余应力体波检测仪器和探头应在校准有效期内且工作正常，工装安装应稳定可靠 8.2.4检测探头形廓应满足检测构件表面粗糙度，即体波探头有效地接收到底面的反射纵波和横波
SAC 8.3检测位置确定
依据构件受力分析或用户提出或由合同双方商定。 8.4检测的实施及要求 8.4.1被检测构件表面应清洁无污，体波探头与被检测构件表面的耦合状态应与声弹性系数标定及纵波声时和横波声时测量时的耦合状态基本一致。 8.4.2对基准零应力试块进行检测，在指定位置上放置超声体波探头，当耦合状态稳定时，体波检测仪器开始检测工作，获得TL和TS。温度传感器测量试块的温度 8.4.3对构件的应力进行检测，在指定位置上放置超声体波探头，当耦合状态稳定时，体波检测仪器开始检测工作，在确保有清晰体波回波的基础上，正确截取波段，计算声时T1和Ts，得到体波传播方向上的应力数值和状态。正值表示拉应力，负值表示压应力（对零应力试块和构件检测的过程中，回波峰值应保证在体波检测仪满量程的60%到80%）。检测构件时的环境温度应在检测零应力试块时温度
