1CS 19.100 CCSJ04
GE

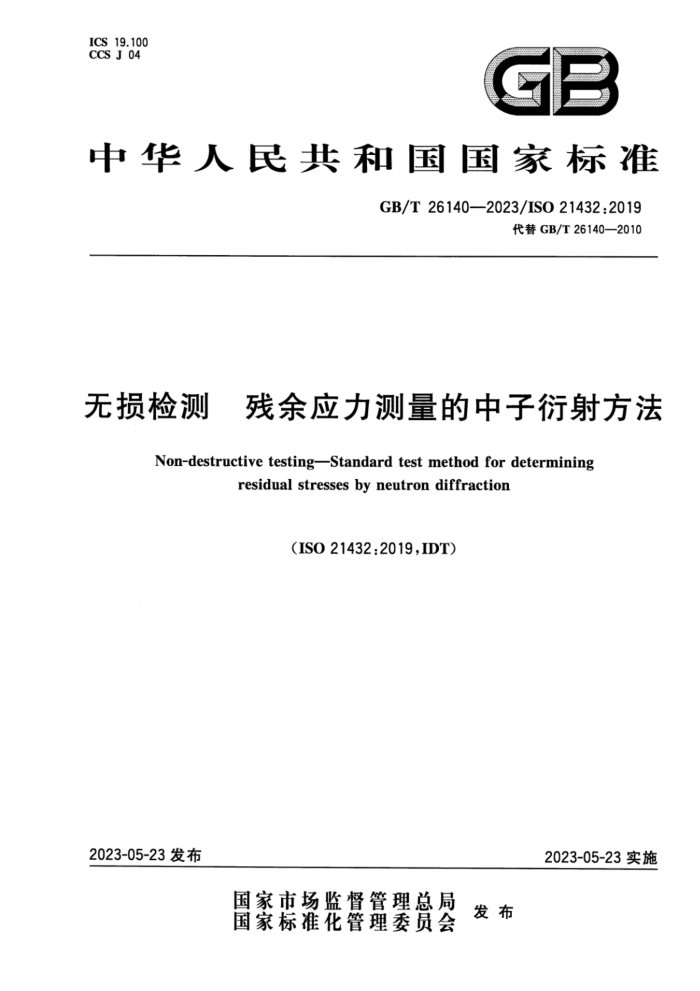

中华人民共和国国家标准
GB/T26140--2023/IS021432.2019
代替GB/T26140--2010
无损检测 残余应力测量的中子衍射方法
Non-tlestruetive festing-Standard test method for determining
residual stresses hy ueutron difEraction
(IS021432.2019.IDT)
2023-05-23发布
2023-05-23实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T26140--2023/1S021432:2019
目 次
酸育引章 1艺阁
税燕经真用文 3 术语定义 4 特多和咖电谐 5 方法翼
的品儿创健料学创盘推备 R 创和记意要求 9 应力计算· 10 结果可性 11 搬告潜录A《资料性）测量和分析方法附录B（贵料性）钱测物理意不确定炭的谢定鑫孝文郎
1
a
13 19 22 24 25 27 34 33
N GB/T26140—2023/ISO21432:2019
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T26140—2010《无损检测测量残余应力的中子衍射方法》，与GB/T26140-
0一
2010相比，除结构调整和编辑性改动外，主要技术变化如下：
更改和增加了部分术语和定义（第3章，2010年版的第3章）；
a)
b) 增加了测量目的和样品几何的要求（见6.1、6.2、6.3)； c) 更改了衍射晶面的选择要求（见7.3.1.2，2010年版的6.3.1.2)； d) 更改了基于飞行时间装置测量应变的要求（见7.3.2，2010年版的6.3.2)； e) 更改了定位过程的要求（见7.4，2010年版的6.4)； f) 更改了无应变或参考晶格间距确定方法的要求（见7.6，2010年版的6.6）； g)1 更改了结果可靠性要求（见第10章，2010年版的第10章）； h) 增加了不确定度和误差的报告要求（见11.7）。 本文件等同采用ISO21432：2019《无损检测残余应力测量的中子衍射方法》。 本文件做了下列最小限度的编辑性改动：
更正了4.1中普朗克常数的单位符号，将“Js”修改为"J·s”；更正了4.1、4.2、9.3和图11中方位角的符号，将小写统一修改为大写，将图11中-y平面内角度中修改为Φ，使之与公式(14)～公式(16)一致；更正了图2中散射角的符号，将20*”修改为“29”；更正了5.4.3中衍射峰对应晶面的表示方式，将“hkl”修改为“（hkl)”；更正了B.5中膨胀系数的单位，将℃”修改为"K-1”；更正了公式（A.1)中e项前面的运算符号，将“一”修改为“十”；更正了参考文献[20］的出版日期和页码。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国无损检测标准化技术委员会（SAC/TC56)提出并归口。 本文件起草单位：中国工程物理研究院核物理与化学研究所、上海材料研究所有限公司、中国航发
北京航空材料研究院、上海交通大学、东莞材料基因高等理工研究院。
本文件主要起草人：张昌盛、孙光爱、杨钊龙、丁杰、郭广平、王虹、李建、黄娅琳、田懿、李洪佳、 黄朝强、陈波、钟圣怡、张书彦、李楠、高建波。
本文件于2010年首次发布，本次为第一次修订。
I GB/T28140-2023/1SO2143220819
引
中子街射是一种能用于定品体材料孩念成大的无摄制最方法，世能用于受外力财样品内力的颜量，特样品或工件溢滋至中子源处，测选得理奔性应变，器后再转换方应大，读序能用于德定材料内想和近教间您魔力，本文件制定的目的是为可最工程放用中的魔方想供成据， GB/T26140-2023/1S021432.2015
无摄检测 我金度力淘量的中子衍射方法
警：本文件不教及保何安全闻题，即能育任何这方面的内奢，遇与英连时有美，由本文件的用户负表魔立适网的安全和健康行为规范，并在使用本文祥时加以遵守。
1范阁
本文件刻定了中子衔射测益多品材料游余应力的方然。本文件适用于均勾，非均均以及含不同最相的材料荐品独测。
水文件简要描选了中子射技术的爱理，报供了以下建议，：一针对不同种类材料减开展的测量中各避的帮射品面选荐一在宜进行的测量中样品方购的选康！一考被测材料品教寸和应力软态有美的待媒体概选择。 本文件频定了准确定位物校正中子京内检测练位剪过经，以及测量时活宠义材料敢祥体积的
过糕
本文件旋定了标定中子替对装爱的生意享质，规定了获敢无度力考值的技术方法本文件规完了开唇中子智射测最的各种方偿，提铁了分新结采和确定其统计相关性的过程，供了
由皮变额盘放据确定余应方可靠估算值以及评定酷果中不确定度的建议，
2规慈性引用文件
下列文件中的内容谨过文中的麗范性用面构成本文样态不可少解茶就。其中，注日期的用文件，仅孩用期对放的服本意用子本文件：不生日期的多用文存，其最新服本（包措所有的您改单）设用于本文作。
EN 18825-3,2015 无损检测家晶无定群材料的黑射规都射3部分：量No dentrnetive tewting-X-ray diffraction fram polycrystelline mad afmorghouz materials-Part 3, Iustr .ent)
室术赔利定室
下剪诺和定双设用于本文件 ISO莉IEC维护有下列术语数播库用于标准化工作： o在线洲平台周证净httpsa//wwwo.ra/obps Ec电工百科网t方http//wwwaleettopeia.o/
3.1
中子蒙餐uatronabsarption 中子孩原子核俘族的孩，法：原子航停教滋面滚，见多考文做[17。
3.2
Ealigrant 为在预期的样品位置能准我选进行刻，对样品物装量所有暂件的位适与取刻作出的预摄。 GB/T26140-2023/IS021432:2019
3.3
各间昇性 nisnteopy 材料性能在不同方向上星现差异的现象。 寰藏attenuation 中子东强度的读粥。 注：采用包食中子吸收（3.1）和不闻核数射过差的中子总教面“滋计算漆减，衰满长良是中子束漆器费在材料内部
3.4
诚物至风来的1/时对应的照离。
3.5
本底baekground 不属于新射<3.13）信号的强度。 注：经常有做赖于然您我飞行时间（334）的本庭，可能对数谢分新中的蜂位（3.11）产生影响。
3.6
聚京光学系统 heam-defiuing optics 为骗定中子案性能（如中子淡长、强度分布，发散度和形状等）配置的设备。 注：这然投备银插光磁、装建准高群、学色熟套皮射健。
3.7
布拉格边braedge 格应于2关系这照的表示被德材料的街射晶面）中于强度随波长或单色器意飞
角的突然改变， 3.8
布拉搭障iragg peak 被特定）晶面街菊的中子束强度分布。
3.9
高peakbeight 批除本席（3.5）君布技格峰（3.8）的中子计数最大值。
3.10
精形丽数 peak functiom 摘述布拉格峰(3.8)形状的解析表达式。
3:11
修位 penkpition 摘述布教格峰（3.8)位置的数值。 注，婚位是计算应宽的决定盘，
3.12
膝强 peak intensity 积分强integratedintensity 避常由选定的耀形丽数（3.10）本廉函数相关的报合微数计算得离，扣除本底（3.5）后衔射（3.13）
馨的#积： 3.13
衍射diftraetiom 基于相干于够现象的敏射。
3.14
衍射弹性常数 difracaiom elasie cxustanis EAs 2 GB/T26140—2023/ISO21432:2019
VAAl 多晶材料中与各(hkl)晶面衍射（3.13)相关的弹性常数。
3.15
衍射谱 diffractionpattern 在可用的波长、飞行时间（3.34)和/或衍射（3.13)角范围内晶体材料衍射的中子强度分布。
3.16
半高宽fullwidthathalfmaximum;FWHM 扣除本底（3.5)后峰高（3.9)一半处的布拉格峰(3.8)的宽度。
3.17
全谱分析 ffull pattern analysis 从测得的多晶材料(多峰)衍射谱(3.15)中确定晶体结构和/或应变的方法。 注：全谱分析通常根据使用方法命名（例如里特沃尔德精修），单峰分析(3.31)也是如此。
3.18
规范体积 gauge volume 获得信息的体积。
3.19
晶格参数 latticeparameters 晶体学单胞的线性尺寸和角度。
3.20
晶格间距 lattice spacing d间距d-spacing 晶面间距 Elatticeplane spacing 相邻的平行晶面之间的距离。
3.21
I类应力 Type I stress 宏观应力 macrostress 在与结构或构件相当、跨越大量晶粒和/或相的尺度范围内自平衡的应力。
3.22
直类应力 TypeIstress 在与晶粒尺寸相当的尺度范围内自平衡的应力。 注：IⅡI类和Ⅲ类应力统称为微观应力。
3.23
Ⅱ类应力 TypeIstress 在小于晶粒尺寸的尺度范围内自平衡的应力。 注：Ⅱ类和Ⅲ类应力统称为微观应力。
3.24
单色装置 monochromatic instrument 利用窄带中子波长（能量）的装置。
3.25
单色中子束 monochromatic neutron beam 单色束 monochromaticbeam 具有窄带波长（能量）的中子束。
3 GB/T26140—2023/ISO21432:2019
3.26
取向分布函数 orientation distributionfunction 晶体学织构（3.32)的定量描述。 注：取向分布函数是计算织构材料弹性常数的必要条件。
3.27
多色中子束 polychromaticneutronbeam 具有宽带波长（能量)的中子束。
3.28
参考点referencepoint 装置规范体积（3.18)的质心。 注：见7.5。
3.29
可复现性 主reproducibility 针对相同或相似对象，在不同地点、操作者、测试系统等系列条件下重复测量得到的值或读数之间
的一致性程度。
注1：可复现性的有效陈述包括测量原理、测量方法、观测者、测量装置、参考标准、地点、使用条件和时间等内容。 注2：根据结果的离散特征定量能表示可复现性。 注3：这里的结果通常认为是正确的结果。 注4：该定义结合了ISO/IEC指南99；2007的2.25、2.15和2.24。
3.30
非相干散射体 incoherentscatterer 以一种互不相关的方式散射中子，由此产生很强的本底（3.5)信号且无布拉格峰（3.8)或仅有一些
低强度峰的一类材料。 3.31
单峰分析 Tsingle peak analysis 从衍射（3.13)测量数据中确定单峰和本底（3.5)特征的统计分析过程。
3.32
织构texture 样品内晶体或其他微结构特征的择优取向，前者称为晶体学织构，后者称为形态学织构。
3.33
表面扫描surfacescan 壁扫描wallscan 强度扫描intensityscan 确定样品表面或界面相对于参考点（3.28)位置的过程。 注：扫描结果常被称为进入曲线。
3.34
飞行时间time-of-flight 既定速度的中子穿行定义起点至探测器之间距离所需的时间。
3.35
测量不确定度 uncertaintyinameasurement 利用可获得的信息，表征赋予被测量的量值分散性的非负参数。 注1：测量不确定度包括由系统效应引起的分量，如与修正值和测量文件所赋量值有关的分量以及定义的不确定
度。有时对估计的系统效应未作修正，而是当作不确定度分量处理。
4 1CS 19.100 CCSJ04
GE
中华人民共和国国家标准
GB/T26140--2023/IS021432.2019
代替GB/T26140--2010
无损检测 残余应力测量的中子衍射方法
Non-tlestruetive festing-Standard test method for determining
residual stresses hy ueutron difEraction
(IS021432.2019.IDT)
2023-05-23发布
2023-05-23实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T26140--2023/1S021432:2019
目 次
酸育引章 1艺阁
税燕经真用文 3 术语定义 4 特多和咖电谐 5 方法翼
的品儿创健料学创盘推备 R 创和记意要求 9 应力计算· 10 结果可性 11 搬告潜录A《资料性）测量和分析方法附录B（贵料性）钱测物理意不确定炭的谢定鑫孝文郎
1
a
13 19 22 24 25 27 34 33
N GB/T26140—2023/ISO21432:2019
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T26140—2010《无损检测测量残余应力的中子衍射方法》，与GB/T26140-
0一
2010相比，除结构调整和编辑性改动外，主要技术变化如下：
更改和增加了部分术语和定义（第3章，2010年版的第3章）；
a)
b) 增加了测量目的和样品几何的要求（见6.1、6.2、6.3)； c) 更改了衍射晶面的选择要求（见7.3.1.2，2010年版的6.3.1.2)； d) 更改了基于飞行时间装置测量应变的要求（见7.3.2，2010年版的6.3.2)； e) 更改了定位过程的要求（见7.4，2010年版的6.4)； f) 更改了无应变或参考晶格间距确定方法的要求（见7.6，2010年版的6.6）； g)1 更改了结果可靠性要求（见第10章，2010年版的第10章）； h) 增加了不确定度和误差的报告要求（见11.7）。 本文件等同采用ISO21432：2019《无损检测残余应力测量的中子衍射方法》。 本文件做了下列最小限度的编辑性改动：
更正了4.1中普朗克常数的单位符号，将“Js”修改为"J·s”；更正了4.1、4.2、9.3和图11中方位角的符号，将小写统一修改为大写，将图11中-y平面内角度中修改为Φ，使之与公式(14)～公式(16)一致；更正了图2中散射角的符号，将20*”修改为“29”；更正了5.4.3中衍射峰对应晶面的表示方式，将“hkl”修改为“（hkl)”；更正了B.5中膨胀系数的单位，将℃”修改为"K-1”；更正了公式（A.1)中e项前面的运算符号，将“一”修改为“十”；更正了参考文献[20］的出版日期和页码。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国无损检测标准化技术委员会（SAC/TC56)提出并归口。 本文件起草单位：中国工程物理研究院核物理与化学研究所、上海材料研究所有限公司、中国航发
北京航空材料研究院、上海交通大学、东莞材料基因高等理工研究院。
本文件主要起草人：张昌盛、孙光爱、杨钊龙、丁杰、郭广平、王虹、李建、黄娅琳、田懿、李洪佳、 黄朝强、陈波、钟圣怡、张书彦、李楠、高建波。
本文件于2010年首次发布，本次为第一次修订。
I GB/T28140-2023/1SO2143220819
引
中子街射是一种能用于定品体材料孩念成大的无摄制最方法，世能用于受外力财样品内力的颜量，特样品或工件溢滋至中子源处，测选得理奔性应变，器后再转换方应大，读序能用于德定材料内想和近教间您魔力，本文件制定的目的是为可最工程放用中的魔方想供成据， GB/T26140-2023/1S021432.2015
无摄检测 我金度力淘量的中子衍射方法
警：本文件不教及保何安全闻题，即能育任何这方面的内奢，遇与英连时有美，由本文件的用户负表魔立适网的安全和健康行为规范，并在使用本文祥时加以遵守。
1范阁
本文件刻定了中子衔射测益多品材料游余应力的方然。本文件适用于均勾，非均均以及含不同最相的材料荐品独测。
水文件简要描选了中子射技术的爱理，报供了以下建议，：一针对不同种类材料减开展的测量中各避的帮射品面选荐一在宜进行的测量中样品方购的选康！一考被测材料品教寸和应力软态有美的待媒体概选择。 本文件频定了准确定位物校正中子京内检测练位剪过经，以及测量时活宠义材料敢祥体积的
过糕
本文件旋定了标定中子替对装爱的生意享质，规定了获敢无度力考值的技术方法本文件规完了开唇中子智射测最的各种方偿，提铁了分新结采和确定其统计相关性的过程，供了
由皮变额盘放据确定余应方可靠估算值以及评定酷果中不确定度的建议，
2规慈性引用文件
下列文件中的内容谨过文中的麗范性用面构成本文样态不可少解茶就。其中，注日期的用文件，仅孩用期对放的服本意用子本文件：不生日期的多用文存，其最新服本（包措所有的您改单）设用于本文作。
EN 18825-3,2015 无损检测家晶无定群材料的黑射规都射3部分：量No dentrnetive tewting-X-ray diffraction fram polycrystelline mad afmorghouz materials-Part 3, Iustr .ent)
室术赔利定室
下剪诺和定双设用于本文件 ISO莉IEC维护有下列术语数播库用于标准化工作： o在线洲平台周证净httpsa//wwwo.ra/obps Ec电工百科网t方http//wwwaleettopeia.o/
3.1
中子蒙餐uatronabsarption 中子孩原子核俘族的孩，法：原子航停教滋面滚，见多考文做[17。
3.2
Ealigrant 为在预期的样品位置能准我选进行刻，对样品物装量所有暂件的位适与取刻作出的预摄。 GB/T26140-2023/IS021432:2019
3.3
各间昇性 nisnteopy 材料性能在不同方向上星现差异的现象。 寰藏attenuation 中子东强度的读粥。 注：采用包食中子吸收（3.1）和不闻核数射过差的中子总教面“滋计算漆减，衰满长良是中子束漆器费在材料内部
3.4
诚物至风来的1/时对应的照离。
3.5
本底baekground 不属于新射<3.13）信号的强度。 注：经常有做赖于然您我飞行时间（334）的本庭，可能对数谢分新中的蜂位（3.11）产生影响。
3.6
聚京光学系统 heam-defiuing optics 为骗定中子案性能（如中子淡长、强度分布，发散度和形状等）配置的设备。 注：这然投备银插光磁、装建准高群、学色熟套皮射健。
3.7
布拉格边braedge 格应于2关系这照的表示被德材料的街射晶面）中于强度随波长或单色器意飞
角的突然改变， 3.8
布拉搭障iragg peak 被特定）晶面街菊的中子束强度分布。
3.9
高peakbeight 批除本席（3.5）君布技格峰（3.8）的中子计数最大值。
3.10
精形丽数 peak functiom 摘述布拉格峰(3.8)形状的解析表达式。
3:11
修位 penkpition 摘述布教格峰（3.8)位置的数值。 注，婚位是计算应宽的决定盘，
3.12
膝强 peak intensity 积分强integratedintensity 避常由选定的耀形丽数（3.10）本廉函数相关的报合微数计算得离，扣除本底（3.5）后衔射（3.13）
馨的#积： 3.13
衍射diftraetiom 基于相干于够现象的敏射。
3.14
衍射弹性常数 difracaiom elasie cxustanis EAs 2 GB/T26140—2023/ISO21432:2019
VAAl 多晶材料中与各(hkl)晶面衍射（3.13)相关的弹性常数。
3.15
衍射谱 diffractionpattern 在可用的波长、飞行时间（3.34)和/或衍射（3.13)角范围内晶体材料衍射的中子强度分布。
3.16
半高宽fullwidthathalfmaximum;FWHM 扣除本底（3.5)后峰高（3.9)一半处的布拉格峰(3.8)的宽度。
3.17
全谱分析 ffull pattern analysis 从测得的多晶材料(多峰)衍射谱(3.15)中确定晶体结构和/或应变的方法。 注：全谱分析通常根据使用方法命名（例如里特沃尔德精修），单峰分析(3.31)也是如此。
3.18
规范体积 gauge volume 获得信息的体积。
3.19
晶格参数 latticeparameters 晶体学单胞的线性尺寸和角度。
3.20
晶格间距 lattice spacing d间距d-spacing 晶面间距 Elatticeplane spacing 相邻的平行晶面之间的距离。
3.21
I类应力 Type I stress 宏观应力 macrostress 在与结构或构件相当、跨越大量晶粒和/或相的尺度范围内自平衡的应力。
3.22
直类应力 TypeIstress 在与晶粒尺寸相当的尺度范围内自平衡的应力。 注：IⅡI类和Ⅲ类应力统称为微观应力。
3.23
Ⅱ类应力 TypeIstress 在小于晶粒尺寸的尺度范围内自平衡的应力。 注：Ⅱ类和Ⅲ类应力统称为微观应力。
3.24
单色装置 monochromatic instrument 利用窄带中子波长（能量）的装置。
3.25
单色中子束 monochromatic neutron beam 单色束 monochromaticbeam 具有窄带波长（能量）的中子束。
3 GB/T26140—2023/ISO21432:2019
3.26
取向分布函数 orientation distributionfunction 晶体学织构（3.32)的定量描述。 注：取向分布函数是计算织构材料弹性常数的必要条件。
3.27
多色中子束 polychromaticneutronbeam 具有宽带波长（能量)的中子束。
3.28
参考点referencepoint 装置规范体积（3.18)的质心。 注：见7.5。
3.29
可复现性 主reproducibility 针对相同或相似对象，在不同地点、操作者、测试系统等系列条件下重复测量得到的值或读数之间
的一致性程度。
注1：可复现性的有效陈述包括测量原理、测量方法、观测者、测量装置、参考标准、地点、使用条件和时间等内容。 注2：根据结果的离散特征定量能表示可复现性。 注3：这里的结果通常认为是正确的结果。 注4：该定义结合了ISO/IEC指南99；2007的2.25、2.15和2.24。
3.30
非相干散射体 incoherentscatterer 以一种互不相关的方式散射中子，由此产生很强的本底（3.5)信号且无布拉格峰（3.8)或仅有一些
低强度峰的一类材料。 3.31
单峰分析 Tsingle peak analysis 从衍射（3.13)测量数据中确定单峰和本底（3.5)特征的统计分析过程。
3.32
织构texture 样品内晶体或其他微结构特征的择优取向，前者称为晶体学织构，后者称为形态学织构。
3.33
表面扫描surfacescan 壁扫描wallscan 强度扫描intensityscan 确定样品表面或界面相对于参考点（3.28)位置的过程。 注：扫描结果常被称为进入曲线。
3.34
飞行时间time-of-flight 既定速度的中子穿行定义起点至探测器之间距离所需的时间。
3.35
测量不确定度 uncertaintyinameasurement 利用可获得的信息，表征赋予被测量的量值分散性的非负参数。 注1：测量不确定度包括由系统效应引起的分量，如与修正值和测量文件所赋量值有关的分量以及定义的不确定
度。有时对估计的系统效应未作修正，而是当作不确定度分量处理。
4
