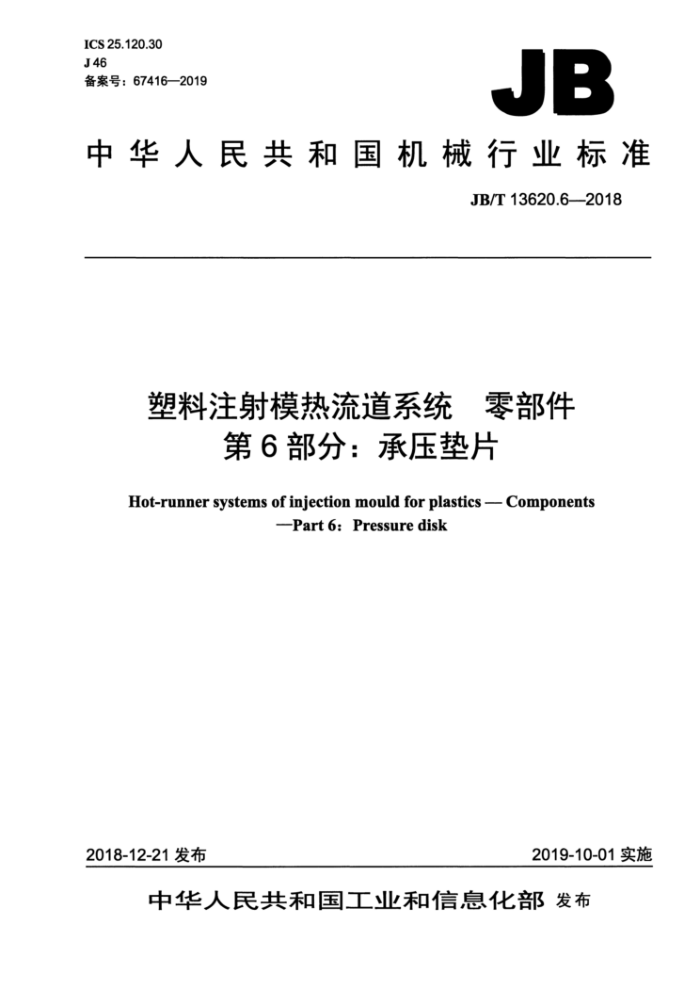

ICS 25.120.30 J 46 备案号：67416—2019
JB
中华人民共和国机械行业标准
JB/T 13620.6—2018
塑料注射模热流道系统 零部件
第6部分：承压垫片
Hot-runner systems of injection mould for plastics -- Components
-Part 6: Pressure disk
2018-12-21 发布
2019-10-01实施
中华人民共和国工业和信息化部发布 中华人民共 和 国
机械行业标准
塑料注射模热流道系统 零部件
第6部分：承压垫片 JB/T 13620.6-2018
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张·15千字 2019年10月第1版第1次印刷
定价：12.00元
*
书号：15111·15355 网址：http: //www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有侵权必究 JB/T 13620.6—2018
目 次
前言，范围
II
1
2规范性引用文件 3结构型式与尺寸. 4材料... 5 要求.
标记...
6
000000000000000005
图1A型承压垫片图2B型承压垫片图3C型承压垫片
电电电电电电中电电光电电光
2
表1A型承压垫片尺寸. 表2B型承压垫片尺寸.. 表3C型承压垫片尺寸，
2 JB/T 13620.6—2018
前言
JB/T13620《塑料注射模热流道系统 零部件》分为九个部分：
第1部分：技术条件；第2部分：热流道板；第3部分：热喷嘴；第4部分：热流道浇口套； -第5部分：流道板定位环；第6部分：承压垫片；第7部分：阀针导向套；一第8部分：阀针；第9部分：管状加热器。
-
本部分为JB/T13620的第6部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国模具标准化技术委员会（SAC/TC33）归口。 本部分起草单位：桂林电器科学研究院有限公司、深圳市银宝山新科技股份有限公司、合肥众邦科
技开发有限公司、合肥工业大学、深圳市米高科技有限公司、东莞市恒明机器人自动化有限公司、义乌江浩塑胶科技有限公司。
本部分主要起草人：王冲、伍世锋、彭凤春、陈文琳、高成鹏、吴洪军、徐跃平、陈顺贵、左志高、 吉宏选、杨延锦。
本部分为首次发布。
ⅡI JB/T 13620.6—2018
塑料注射模热流道系统 零部件
第6部分：承压垫片
1 范围
JB/T13620的本部分规定了塑料注射模热流道系统中承压垫片的结构型式与尺寸、材料、要求和标记。
本部分适用于塑料注射模热流道系统中的承压垫片。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差 JB/T11905-2014热流道系统术语、型式和尺寸 JB/T12649一2016塑料注射模热流道系统技术条件 JB/T13620.1塑料注射模热流道系统零部件第1部分：技术条件
3结构型式与尺寸
3.1A型承压垫片分为A1型和A2型，结构型式如图1所示，尺寸见表1。
dd±0.1 d11 Φ6.5
Φd±0.1 90° Φ12 Φ7
/Ra 0.8 20:8+
3
n
Ra 0.8
0:X
2o&,H
60/X ΦD1
60L D1
/Ra 0.8
Ra 0.8
ΦD b) A2型
ΦD
a) A1型
未注表面粗糙度值为 Ra3.2 μm；未注倒角为 0.5 mm×45°。
图1A型承压垫片表1 A型承压垫片尺寸
单位为毫米 Hi 6.5 11.5 16.5
d
D
D,
H 10 15 20
22
17.2
13.8
1 JB/T 13620.6—2018
表1A型承压垫片尺寸（续）
单位为毫米
d
D;
Hi 6.5 11.5 16.5 21.5 26.5
D
H 10 15 20 25 30
17.6
29
23
3.2B型承压垫片的结构型式如图2所示，尺寸见表2。
A—A展开
1
s7
4.6 A
760%
=W
二二7
Fz0+00
E
10+ ad
10fPo
60° S
+
0
0.5
人 11.5
2XΦ4.5
1.5.
Φ8
Ra0.8 H o:02
/Ra 0.8
未注表面粗糙度值为Ra3.2μm；未注倒角为0.5mm×45°。
图2B型承压垫片表2 B型承压垫片尺寸
单位为毫米
D2
Di
H 10 15 20 10 15 20
D
d
28
31.5
38
11.5
39
42.5
49
2 JB/T 13620.6—2018
3.3C型承压垫片的结构型式如图3所示，尺寸见表3。
AA 展开
A
4.6
st
-60°
===
/
二二 11
10-'as
10 ps
90°
X
0
0.5
<
2XΦ4.5
H1 -8.015 /Ra0.
Φ8
Ra 0.8
H 0.02
未注表面粗糙度值为Ra3.2μm；未注倒角为0.5mm×45。
图3C型承压垫片表3 C型承压垫片尺寸
单位为毫米
d
D
H 10 15 20 25
D1
D2
D3
Hi
42.5
24.2
49
17
39
5
4 材料
材料由制造者确定。推荐采用30Cr13、40Cr13、4Cr5MoSiV1钢，硬度为48HRC～52HRC。
5 要求
5.1 A型承压垫片应用于 JB/T 11905一2014表 1中 JA、JB、TA、TB型热流道系统。 5.2B型和C型承压垫片应用于JB/T11905一2014表1中ZA、ZB型热流道系统。 5.3图中未注公差的线性和角度尺寸的极限偏差应符合GB/T1804一2000第5章中m级的规定。 5.4其他要求应符合JB/T13620.1和JB/T12649—2016的规定。
3 JB/T 13620.6—2018
6 标记
示例: 以符合JB/T13620.6的承压垫片为例，其特征为：承压垫片类型为A型，最大外径d为29mm，高度H为15mm
材料为30Cr13钢。其标记为：
承压垫片 JB/T 13620.6-A-29×15-30Cr13
