JJF 1832-2020 (1 mT~2.5 T)磁强计校准规范 JJF

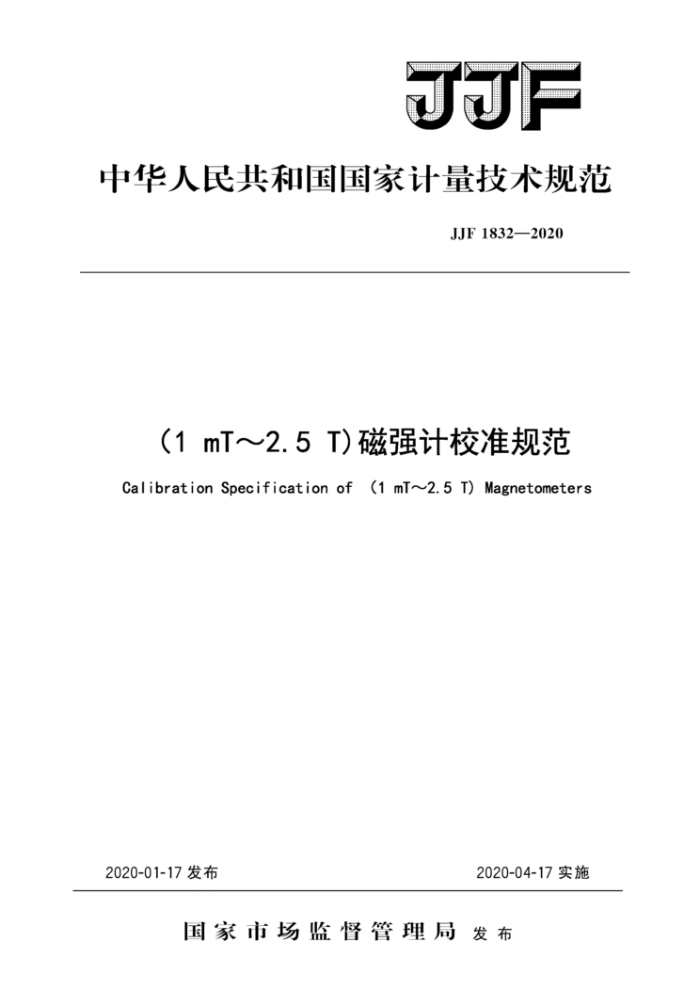

中华人民共和国国家计量技术规范
JJF1832—2020
(1 mT~2. 5 T)磁强计校准规范 Calibration Specification of (1 mT~2.5 T) Magnetometers
2020-01-17发布
2020-04-17实施
国家市场监督管理局发布 JJF1832—2020
(1mT~2.5T)磁强计校准规范 CalibrationSpecification of(1mT~2.5T) 公替代JJG2421998
i:
s
JJF1832—2020
Magnetometers
R
S
归口单位:全国电磁计量技术委员会
主要起草单位:湖南省计量检测研究院
中国计量科学研究院
参加起草单位:长沙天恒测控技术有限公司
本规范委托全国电磁计量技术委员会负责解释。
ⅡI JJF 1832—2020
本规范主要起草人:
李庆先 湖南省计量检测研究院徐昱 湖南省计量检测研究院张 伟 中国计量科学研究院
参加起草人:
周克宏 湖南省计量检测研究院周新华 长沙天恒测控技术有限公司
ⅢI JJF1832—2020
目录
引言, 1范围... 2引用文件 3术语和计量单位 3.1磁强计 3.2零位漂移... 3.3基本量程 4概述.... 5计量特性.. 5.1磁通密度示值误差 5.2探头正、反向示值差值 5.3零位漂移 : 5.4升降变差 6校准条件 6.1环境条件, 6.2测量标准及其他设备 7校准项目和校准方法 7.1校准项目 7.2校准方法. 8校准结果表达 9复校时间间隔. 附录A霍尔片与磁场夹角对测量结果的影响。 附录B磁通密度示值误差测量不确定度评定示例. 附录C校准原始记录格式。 附录D校准证书内页格式。
II
3
.3
4
5 5
.10 ..11 .12 13 ..17 19 JJF1832—2020
引言
本规范依据国家计量技术规范JJF1071-2010《国家计量校准规范编写规则》、 JJF1059.1-2012《测量不确定度评定与表示》编制。
本规范是以JJG242-1995《特斯拉计》检定规程为基础进行修订。与JJG242-1995版本相比,除编辑性修改外,有关技术部分的变化主要如下:
一规范的名称改为(1mT~2.5T)磁强计:一一增加了引言、引用文件、术语:一示值回程误差改为升降变差;一示值变动性改为短期稳定性。 JJG242的历次版本发布情况为: —JJG242-1982
—JJG242-1995
ⅡI JJF1832—2020
(1mT~2.5T)磁强计校准规范
1范围
本规范适用于测量1mT~2.5T直流磁场磁强计的校准。也适用于多功能磁强计的直流磁场测量部分的校准。
2引用文件
本规范引用了下列文件: JJF1013-1989磁学计量常用名词术语及定义凡是注日期的引用文件,仅注日期的版本适用于该规范;凡是不注日期的引用文件,
其最新版本(包括所有的修改单)适用于本规范。
3术语和计量单位 3.1磁强计magnetometer
测量磁场强度或磁通密度(磁感应强度)的仪表。 3.2零位漂移 zerodrift
磁强计探头置于零磁场腔内,其示值偏离零位的变化量。 3.3基本量程 basicrange
磁通密度最大允许误差最优的量程。
4概述
磁强计是用于测量物体于空间上一个点的磁通密度(磁感应强度)的仪表,其中以霍尔效应磁强计最为典型。磁强计按显示方式分为数字式磁强计和指针式磁强计。其探头按测量磁场方向分为径向探头和轴向探头。其原理结构框图如下:
1 JJF1832—2020
E
???
2
? 888
6
数字显示输出
前置放大
ADC
微处理器
通讯接口
图1 典型数字式磁强计原理结构框图
8.88 x 8区 88
前置放大
指针显示
图2典型指针式磁强计原理结构框图
磁通密度按公式(1)计算。
Ed Ra
B=
(1)
式中: B一一直流磁场的磁通密度,T; E——半导体片中产生的霍尔电动势,V; d一半导体片的厚度,m; R一一半导体片的霍尔系数,m/C; I一一半导体片中通过的电流,A。
2 JJF1832—2020
5 5计量特性 5.1磁通密度示值误差
最大允许误差一般不超过:±(0.02%~10%)。 5.2探头正、反向示值差值
磁强计探头正、反向示值的差值一般不超过其最大允许误差, 5.3零位漂移
零磁场腔内,磁强计的零位漂移一般不超过其最大允许误差的1/3。 5.4升降变差
指针式磁强计的升降变差一般不超过其与量程值有关的误差系数值。 注:上述指标不适用于合格性判别,仅供参考。
6 校准条件 6.1环境条件
校准磁强计时,环境条件应满足表1要求。
表1环境条件
项目环境温度相对湿度环境磁场供电电源电压供电电源频率
要求 20°C±2°C
≤80%
外磁场值小于被校磁强计最大允许误差的五分之
220V±22V
50Hz±1Hz
3 JJF
