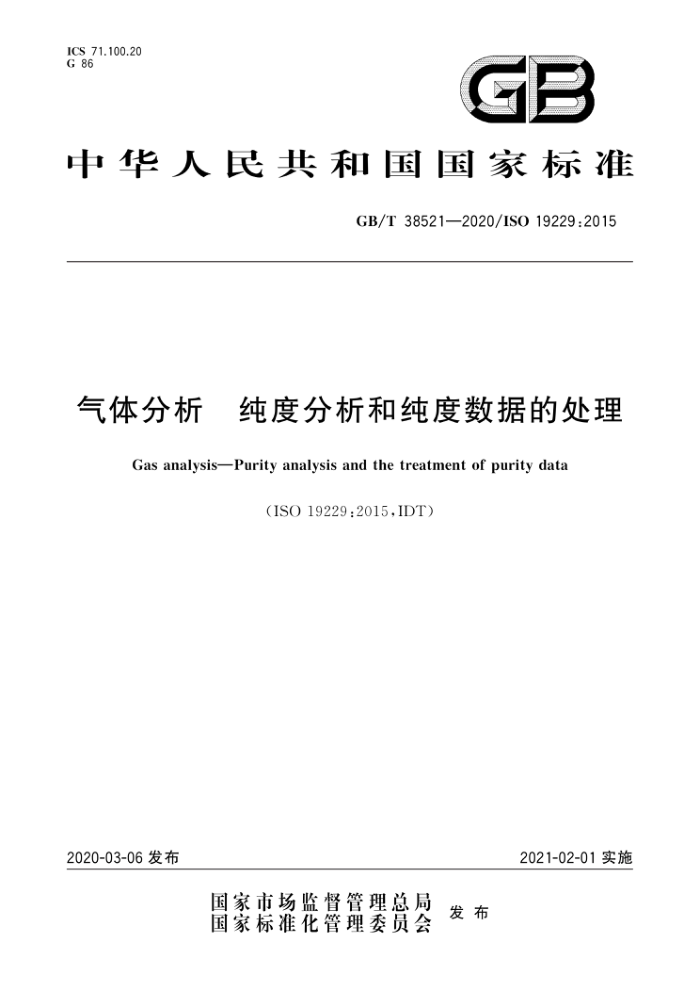

ICS 71.100.20 G 86
GB
中华人民共和国国家标准
GB/T38521—2020/ISO19229:2015
气体分析 纯度分析和纯度数据的处理
Gas analysisPurity analysis and the treatment of purity data
(ISO19229:2015,IDT)
2021-02-01实施
2020-03-06发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T38521—2020/ISO19229:2015
目 次
前言引言
范围 2 规范性引用文件术语和定义
3
符号 5 原理
4.
杂质分析纯度数据的使用
6
6
- GB/T38521—2020/ISO19229:2015
前言
本标准按照GB/T1.1一2009给出的规则起草本标准使用翻译法等同采用ISO19229：2015《气体分析纯度分析及纯度数据的处理》。 与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
-GB/T10628一2008气体分析校准混合气体组成的测定和校验 比较法（ISO6143：2001， IDT) GB/T14850—2020 气体分析词汇（ISO7504：2015.IDT）
GB/T27418—2017测量不确定度评定和表示（ISO/IECGuide98-3：2008，MOD）本标准由中国石油和化学工业联合会提山本标准由全国气体标准化技术委员会（SAC/TC206)归口。 本标准起草单位：西南化工研究设计院有限公司、大连大特气体有限公司、广东华特气体股份有限
公司、天津联博化工股份有限公司、重庆市计量质量检测研究院、北京华宇同方化工科技开发有限公司、 厦门市华测检测技术有限公司、国家煤层气产品质量监督检验中心、河南省计量科学研究院、福建省东南电化股份有限公司、甘肃省计量研究院、湖北和远气体股份有限公司、深圳供电局有限公司、上海华爱色谱分析技术有限公司、湖北省标准化与质量研究院、西安鼎研科技股份有限公司。
本标准主要起草人：曲庆、施力予、张雯、李福芬、胡德龙、王少楠、陈雅丽、廖恒易、陈艳珊、彭秀娟、 刘永刚、江罗、刘文秋、靳乃宁、王强、李佳、王连华、杜大艳、唐峰、方华、刘畅、汪兵、石兆奇、任磊、陈春玉、 赵帅德、谭依玲。
1 GB/T38521—2020/ISO19229:2015
引言
利用纯度数据计算校准混合气的组成是建立有证气体组成计量溯源性的重要要素。纯度分析通常极富挑战性，因为通常情况下，需要测定原料气中的各种痕量组分，但现成可用的测量标准有限或者根本不存在。
在很多实际情况下，可获得某种形式的纯度数据。对于校准混合气的制备，尤为重要是将这些纯度信息以统一的方式进行阐述并应用于混合气组成的计算中。
= GB/T38521—2020/ISO19229:2015
气体分析 纯度分析和纯度数据的处理
1范围
本标准规定了制备校准混合气体所用原料的纯度分析要求，以及纯度数据在所制备的混合气体组成计算中的应用。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO6143气体分析校准混合气体组成的测定和校验比较法（Gasanalysis一Comparison methods for determining and checking the composition of calibration gas mixtures)
ISO7504气体分析词汇（Gasanalysis—Vocabulary） ISO14912 气体分析混合气体组成数据的换算（Gasanalysis一Conversionofgasmixturecom
position data)
ISO/IEC导则98-3测量的不确定度 第3部分：测量不确定度表示指南（GUM：1995)[Uncer tainty of measurement—Part 3:Guide to the expression of uncertainty in measurement(GUM:1995)J
3术语和定义
ISO7504界定的术语和定义适用于本文件。
4符号
下列符号适用于本文件。
混合气体的组分
i
j 原料气 k 混合气体中的特定组分 Lij 原料气i中组分i的检出限 u 标准不确定度 wij 原料气i中组分i的质量分数 tij 原料气i中组分i的物质的量分数 pij 原料气i中组分i的体积分数
5原理
5.1概述
混合气体制备过程中所用的所有原料（气体或液体)中杂质的确定，对组分浓度的不确定度均有一定影响。
1 GB/T38521—2020/ISO19229:2015
可通过不同的方式评估并列出原料中可能存在的所有杂质，包括：
公开的文献资料；原料附带信息；
-
一以往使用相同或相似原料的经验；一对原料生产过程的了解。 对成品混合气体而言，应指出原料中可能存在的杂质哪些是“关键”杂质，哪些是“重要”杂质，以确
定需要进行纯度分析的程度。 5.2关键杂质和重要杂质的评估 5.2.1关键杂质
满足以下一种或多种条件的杂质称为关键杂质：
存在于混合气体所用气体或液体原料中的杂质，同时也是该混合气体中的一种低浓度微量组分；
示例1：如果制备低含量的氮中氧混合气体，氮气中也可能存在氧气杂质。
对混合气体组分的分析检验结果可能产生影响的杂质；示例2：利用配备非选择性检测器的气相色谱仪对含有氩杂质的氮或氧进行检测时，由于杂质氩的存在，会影响氧
含量测定结果。
一一存在于一个多组分混合气体所用原料气或原料液中的杂质，同时也是该混合气体中的一种微
量组分；示例3：在天然气校准混合气体制备中，经常发现正戊烷和新戊烷中含有异戊烷杂质，而异戊烷本身也是天然气混
合气体的一种微量组分。
可能与混合气体中其他组分发生反应的杂质。 示例4：如果配制氮中一氧化氮混合气体，氮气中存在的氧杂质可能会与一氧化氮反应生成二氧化氮
5.2.2重要杂质
对校准混合气体中的任一组分浓度的预期不确定度贡献预计超过10%的杂质称为重要杂质。重
要杂质的判定需要对使用的制备方法（比如称量法、体积法、静态法或动态法）和所涉及的各个步骤相关的不确定度有所了解。
上述过程概括为一个流程图，如图1所示。后续章条对流程图的使用进行说明。
2 GB/T38521—2020/IS019229:2015
列出所有的关键和其他可能存在的杂质
见5.1
对已识别的各种杂质依次
执行如下步骤
杂质是否为关键杂质
见5.2.1
足
否
杂质是否为重要杂质
杂质是否为重要杂质
见5.2.2
见5.2.2
是
否
需要参考性纯度分析 是
A
见6.3
不需要纯度分析
需要溯源性纯度分析 是
见6.4
结果是否显示有重要
见6.2
杂质存在？
纯度分析结果报告
否
如果在纯度分析过程中出现了预料之外的杂质或者未知杂质，返回流程图的起点。 如果可能，首选结果具有溯源性的纯度分析而不是参考性纯度分析。 如果可能，首选溯源性或参考性纯度分析。
图1 纯度分析流程图
6 杂质分析
6.1 概述
纯度分析的程度取决于流程图1的分析结果。6.2～6.4中对每一种程度进行了详述所列出的每一种可能存在的杂质均应按流程图1进行分析。纯度分析可以采用一种或多种合适的
分析技术。在有些情况下，可能更需要多种分析技术
例：在进行甲烷分析时，其中的烃类杂质可以使用配备火焰离子化检测器的气相色谱（GC-FID)进行更准确的测定而其他杂质应使用配备热导检测器(GC-TCD)或放电离子化检测器(GC-DID)的气相色谱来检测。
对于某些原料（如液体或腐蚀性气体），分析其“纯”物质可能是不可行的。在这种情况下，可以采用
3
